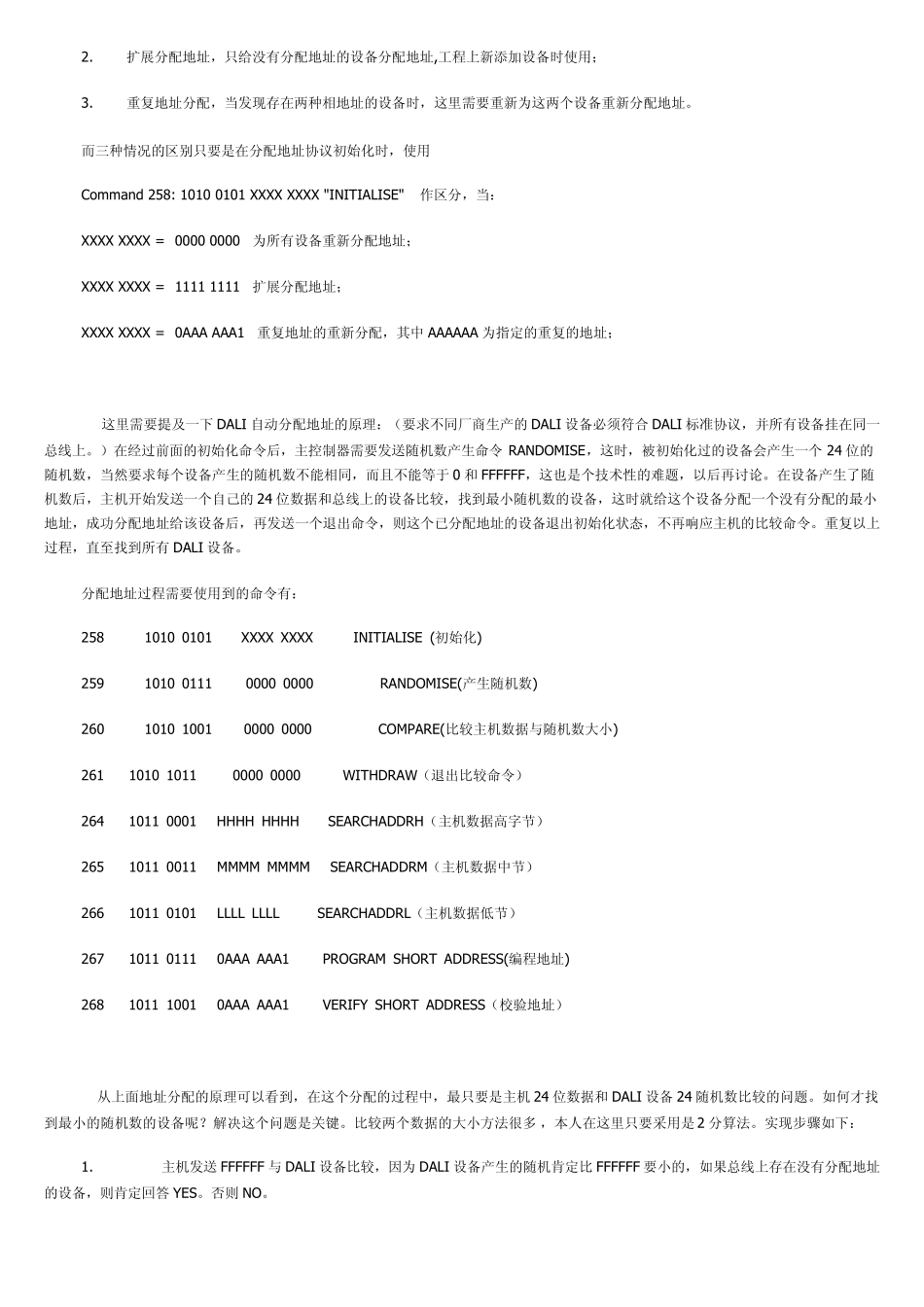

DALI 协议是用于照明系统控制的开放式异步串行数字通信协议。 DALI 系统采用主从式结构,系统最多可以连接64 个从机单元,每个DALI 从机使用唯一的个体标识地址,该地址在系统初始化时设定,使用过程中根据需要修改从机的地址;从机单元最多可分为16 组(以组地址区分),每个从机可以属于几个不同的组,每组设备可以设定16 个场景。 主机与从机之间使用两条信号线通信,数据采用曼切斯特编码方式编码,信号的上升沿表示“1”,下降沿表示“0”,通信速率为1.2kbaud/s。通信过程中主机使用两种不同的数据帧格式;发送帧(主机发送到从机)和接收帧(从机发送到主机)。 DALI 协议定义了用于实现系统功能的双字节指令集,指令分为标准指令和专用指令两大类。标准指令的第一字节为地址字节,用于对DALI 从机的寻址;第二字节为命令字节,用来控制寻址得到的DALI从机。使用标准指令,主控制器可以实现对DALI 从机的分组控制、调光控制、场景设定等功能。专用命令不包含地址字节,两字节内容都是命令码,使用广播方式发送,主要用来对DALI 系统进行地址初始化。 DALI 接口(限流,过流保护) DALI 协议 (数字可编址的照明接口 Digital Addressable Lighting Interface) 的新标准定义了电子镇流器和控制单元之间的数字通讯,DALI 的设计不是用于复杂 的总 线系统, 而 是用于室 内的智 能, 高 性 能照明管 理 ,注 重 照明的静 态 效 果 , 这 些 功能当 然 可以通过合适 的接口集成 到建 筑 物 管 理 系统中。 为了保证 各 厂 商 的 DALI 元件 之间完 全 兼 容,DALI 协议被 世 界 标准化,并 编制进 IEC60929 镇流器标准中,该标准的附 录 E 部 分清 楚 地描 述 了 DALI 的电气 特性 和协议。 这 就 建 立 了在全 世 界 销 售 和使用 DALI 元件 的基 础 , 无 需考 虑 厂 商 、 国 家 或 技 术 上的不兼 容,世 界 著 名 的公 司 都支 持 这 个标准。 在DALI 协议中,最复杂 部 分就 是主机给 DALI 设备自 动 分配 地址的过程,也 是设计DALI 主控制器的难 点 。本 人 现在设计的DALI主控制采用32 位 LPC2292 CPU ,具 有 独 立 的2 路 DALI 总 线回 路 ,同时使用CAN 总 线与其 它 系统连接,整 个主控制器实现两种 DALI 总线设备的管 理 ,包括 地址分配 ,分组,场景设置 ,时...
