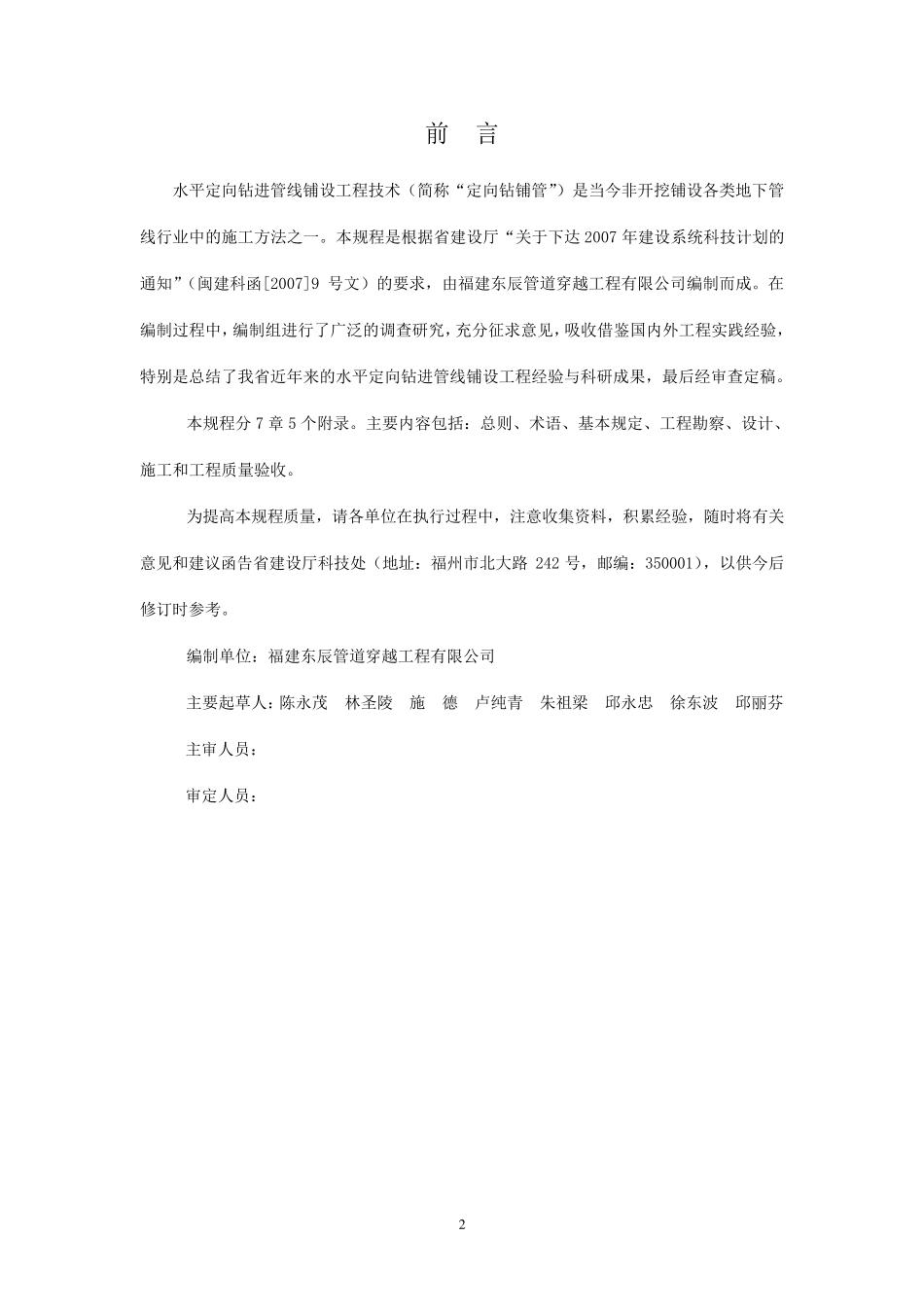

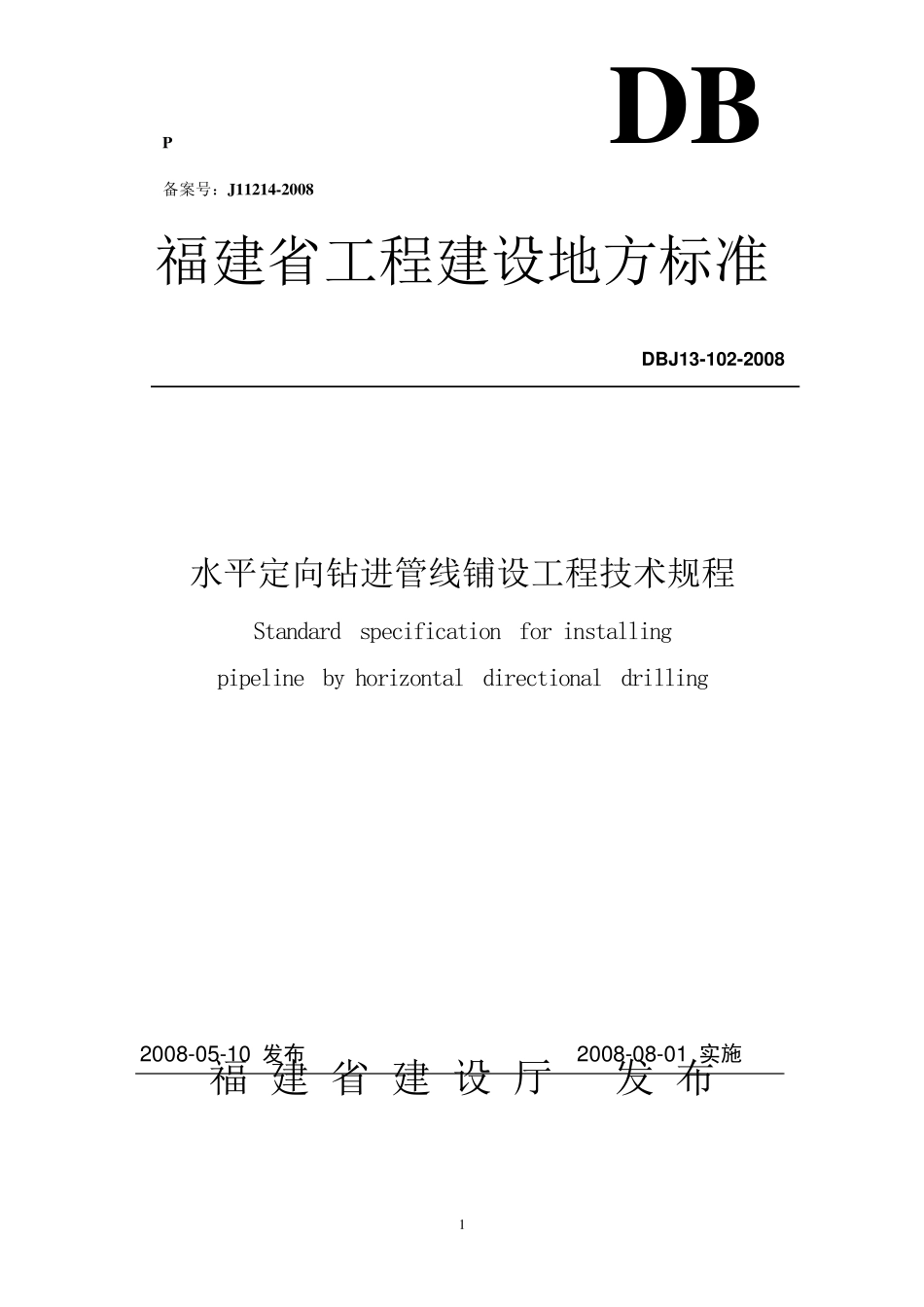

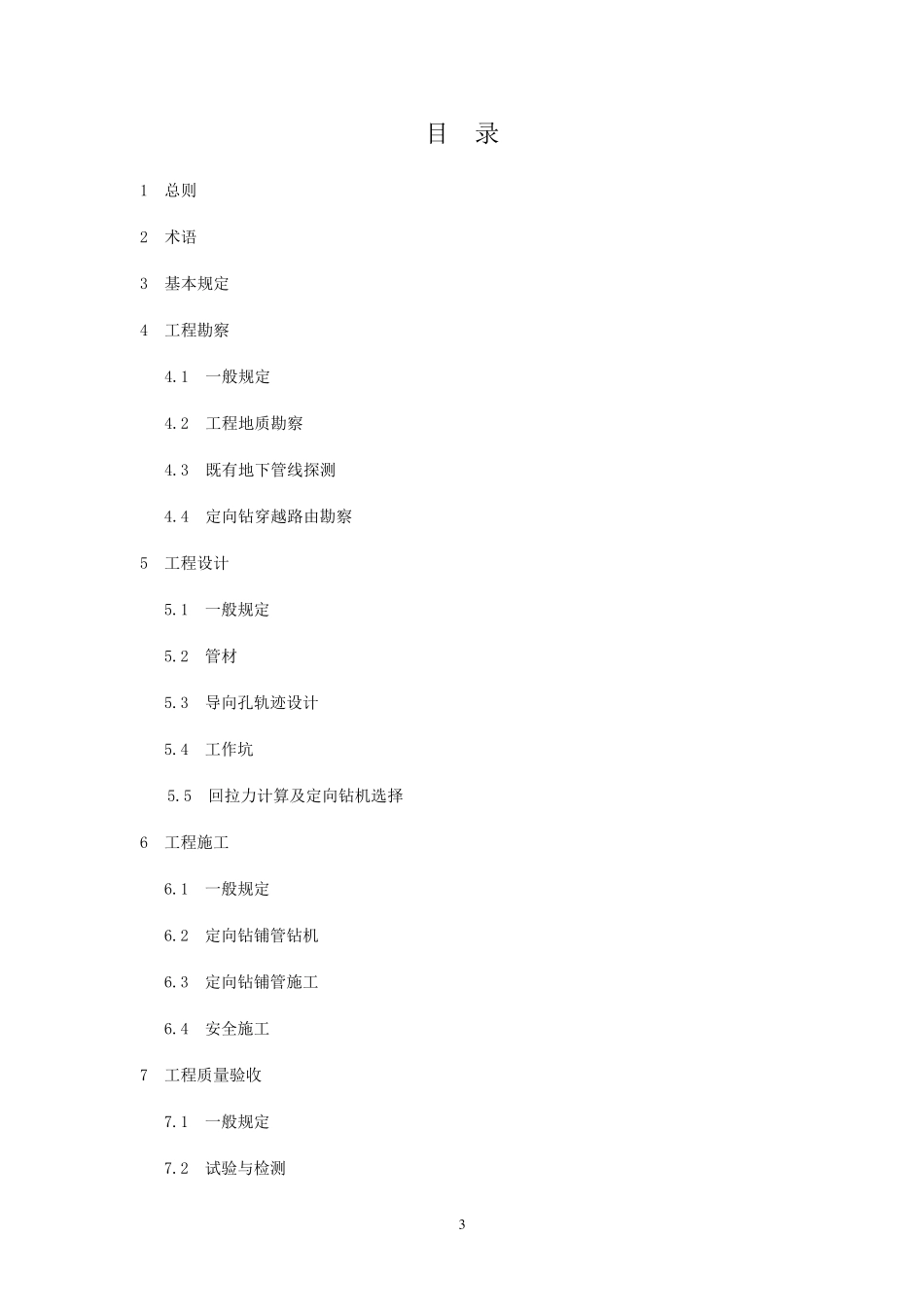

1 DB 福建省工程建设地方标准 DBJ13-102-2008 水平定向钻进管线铺设工程技术规程 Standard specification for installing pipeline by horizontal directional drilling 2 0 0 8 -0 5 -1 0 发布 2 0 0 8 -0 8 -0 1 实施 福 建 省 建 设 厅 发 布 P 备案号：J11214-2008 2前 言 水平定向钻进管线铺设工程技术（简称“定向钻铺管”）是当今非开挖铺设各类地下管线行业中的施工方法之一。本规程是根据省建设厅“关于下达 2007 年建设系统科技计划的通知”（闽建科函[2007]9 号文）的要求，由福建东辰管道穿越工程有限公司编制而成。在编制过程中，编制组进行了广泛的调查研究，充分征求意见，吸收借鉴国内外工程实践经验，特别是总结了我省近年来的水平定向钻进管线铺设工程经验与科研成果，最后经审查定稿。 本规程分 7 章 5 个附录。主要内容包括：总则、术语、基本规定、工程勘察、设计、施工和工程质量验收。 为提高本规程质量，请各单位在执行过程中，注意收集资料，积累经验，随时将有关意见和建议函告省建设厅科技处（地址：福州市 北 大 路242 号，邮 编：350001），以 供 今后修 订 时参 考 。 编制单位：福建东辰管道穿越工程有限公司 主要起 草 人 ：陈 永 茂 林 圣 陵 施 德 卢 纯 青 朱 祖 梁 邱 永 忠 徐 东波 邱 丽 芬 主审人 员 ： 审定人 员 ： 3目 录 1 总则 2 术语 3 基本规定 4 工程勘察 4.1 一般规定 4.2 工程地质勘察 4.3 既有地下管线探测 4.4 定向钻穿越路由勘察 5 工程设计 5.1 一般规定 5.2 管材 5.3 导向孔轨迹设计 5.4 工作坑 5.5 回拉力计算及定向钻机选择 6 工程施工 6.1 一般规定 6.2 定向钻铺管钻机 6.3 定向钻铺管施工 6.4 安全施工 7 工程质量验收 7.1 一般规定 7.2 试验与检测 4 7.3 工程竣工验收 附录A 福建省岩土的工程分类） 附录B 福建省常见土层物理力学性质指标 附录C 福建省常见岩石物理力学性质指标 附录D 探测地下管线的物探方法选择表 附录E 导向钻进原始记录 本规程用词说明 条文说明 51 总 则 1.0.1 为加强福建省定向钻铺管设计、施工及质量验收的统一工程标准，做到安全适用、技术先进、经济合理、质量可靠，特制定本规程。 1.0.2 本规程适用于福建省定向钻铺管的设计、施工及质量验收。 1.0.3 定向钻铺管工程应符合国家...
