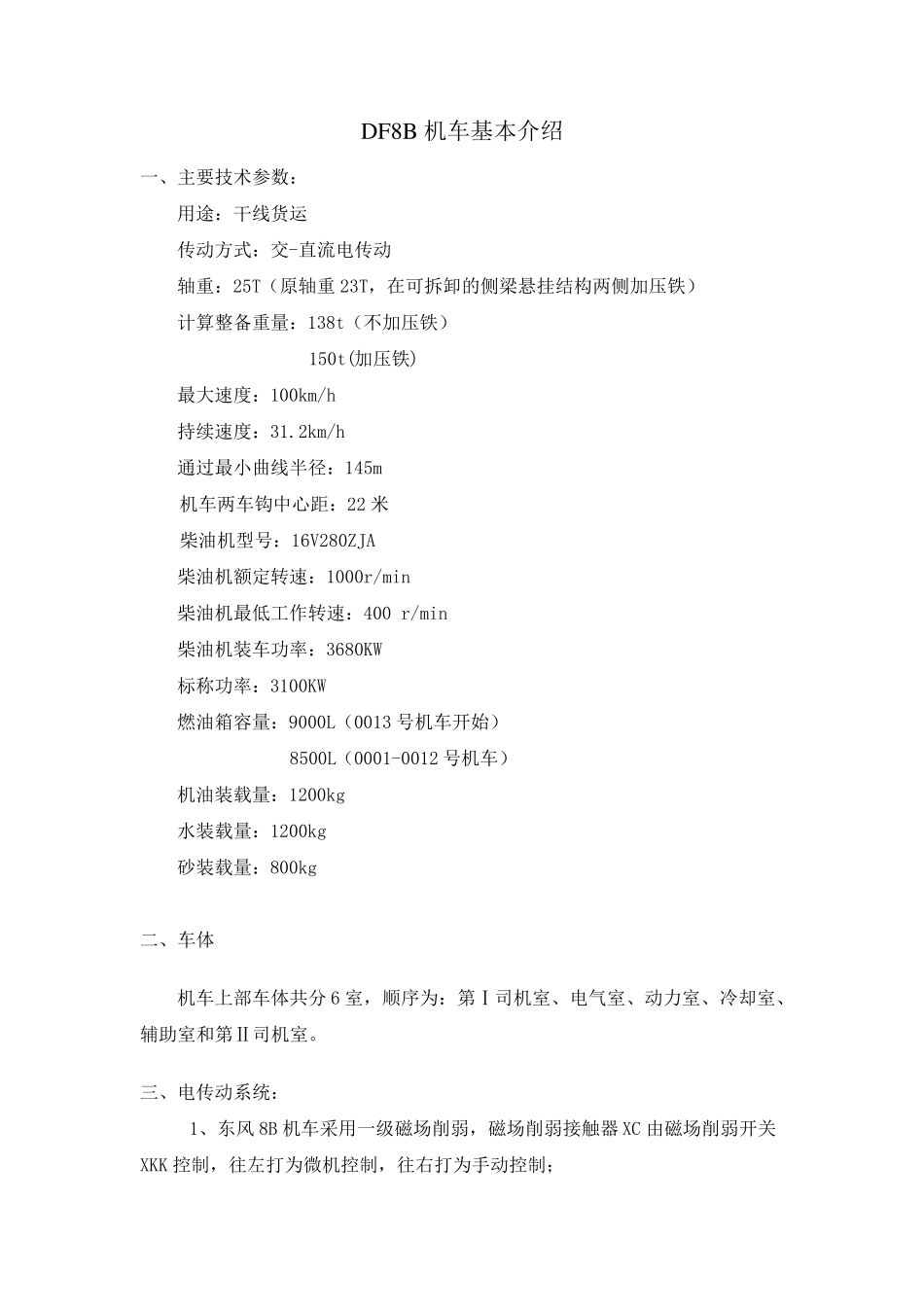

DF8B 机车基本介绍 一、主要技术参数： 用途：干线货运 传动方式：交-直流电传动 轴重：25T（原轴重23T，在可拆卸的侧梁悬挂结构两侧加压铁） 计算整备重量：138t（不加压铁） 150t(加压铁) 最大速度：100km/h 持续速度：31.2km/h 通过最小曲线半径：145m 机车两车钩中心距：22 米 柴油机型号：16V280ZJA 柴油机额定转速：1000r/min 柴油机最低工作转速：400 r/min 柴油机装车功率：3680KW 标称功率：3100KW 燃油箱容量：9000L（0013 号机车开始） 8500L（0001-0012 号机车） 机油装载量：1200kg 水装载量：1200kg 砂装载量：800kg 二、车体 机车上部车体共分6 室，顺序为：第Ⅰ司机室、电气室、动力室、冷却室、辅助室和第Ⅱ司机室。 三、电传动系统： 1、东风 8B 机车采用一级磁场削弱，磁场削弱接触器 XC 由磁场削弱开关XKK 控制，往左打为微机控制，往右打为手动控制； 2、 同 步 主 发 电 机 型 号 为 JF204D， 额 定 容 量 ： 3700kVA。 在 转 子 上 共 有 14 个磁 极 ， 7 个 N 极 、 7 个 S 极 ； （ 东 风 4B 机 车 为 18 个 磁 极 ） ； 3、 牵 引 电 动 机 型 号 为 ZD109C， 额 定 功 率 ： 530 kW； 4、 主 整 流 柜 共 有 6 个 整 流 桥 臂 ， 每 个 桥 臂 有 4 个 整 流 元 件 ， 共 24 个 整 流 元件 ； 5、 共 有 13 个 电 空 接 触 器 ， 其 中 7 个 为 主 接 触 器 （ 1-6C 和 ZC） 、 6 个 为 电阻 制 动 短 接 接 触 器 1-6RZC（ 用 于 两 级 电 阻 制 动 扩 展 ） ； 6、 共 装 有 一 个 工 况 转 换 开 关HKG 和 一 个 反 向 器 HKF， 用 途 同 DF4B； 当 不 换向 时 可 （ 1） 、 按 电 空 阀 人 工 换 向 （ 2） 、 检 查 1-6C 间 反 联 锁 ， 虚 接 时 可 短 接 。（ 3） 、 检 查 换 向 器 是 否 到 位 ， 不 到 位 时 用 专 用 工 具 人 工 换 向 ， 7、 司 机 控 制 器 采 用 圆 盘 式 有 挡 有 级 和 有 挡 无 级 两 种 ， 主 手 柄 共 有0-16 挡17 个 位 置 ， 当 主 手 柄 0-1 挡 时 ， 柴 油 机 转 速 均 为 400 转 /分 ， 2-16 挡 时 ， 每 增 加一 个 挡 位...
