DIY木工雕刻机、推台锯精密靠山

DIY木工雕刻机、推台锯精密靠山_第1页
1/29
DIY木工雕刻机、推台锯精密靠山_第2页
2/29
DIY木工雕刻机、推台锯精密靠山_第3页
3/29

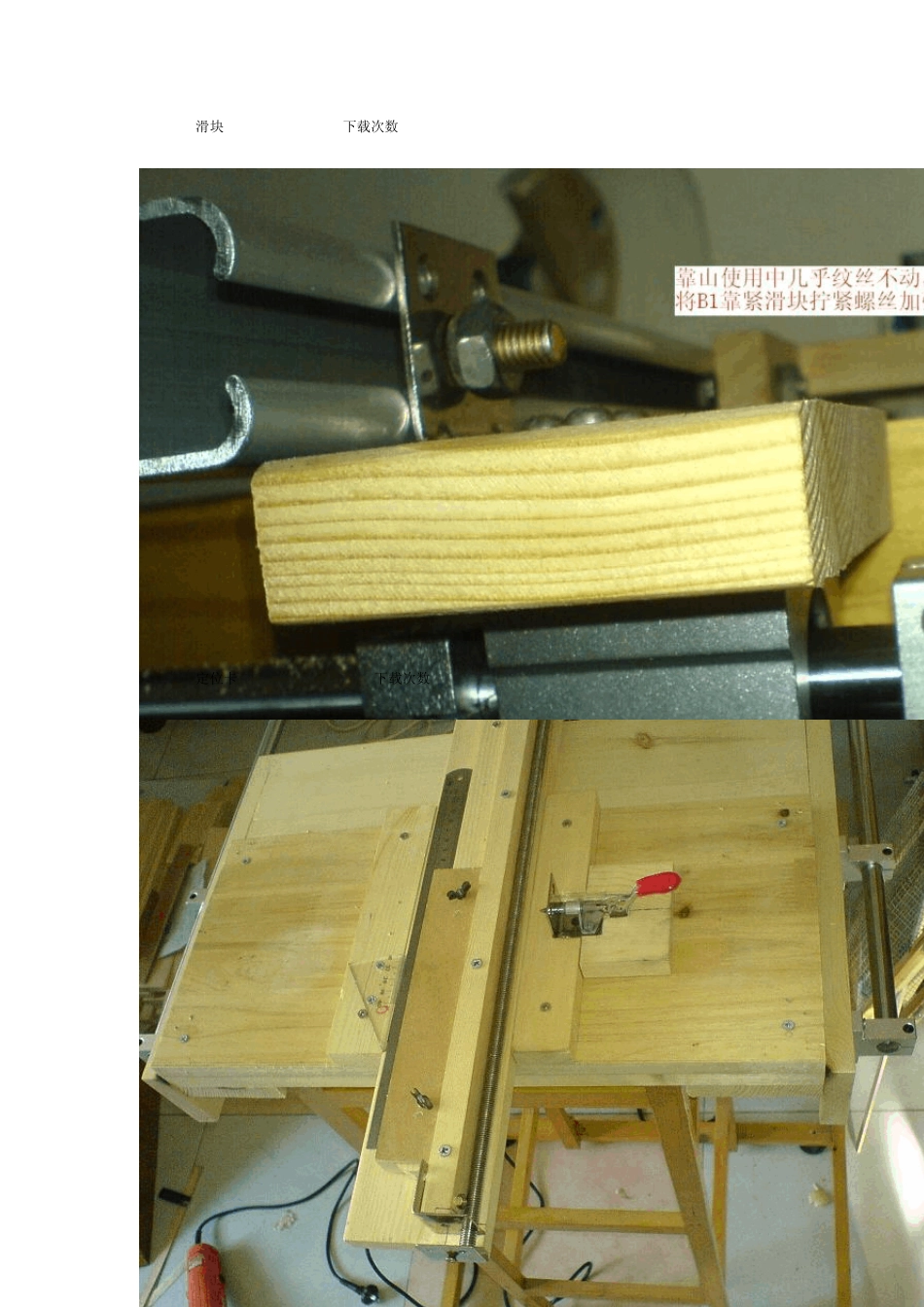

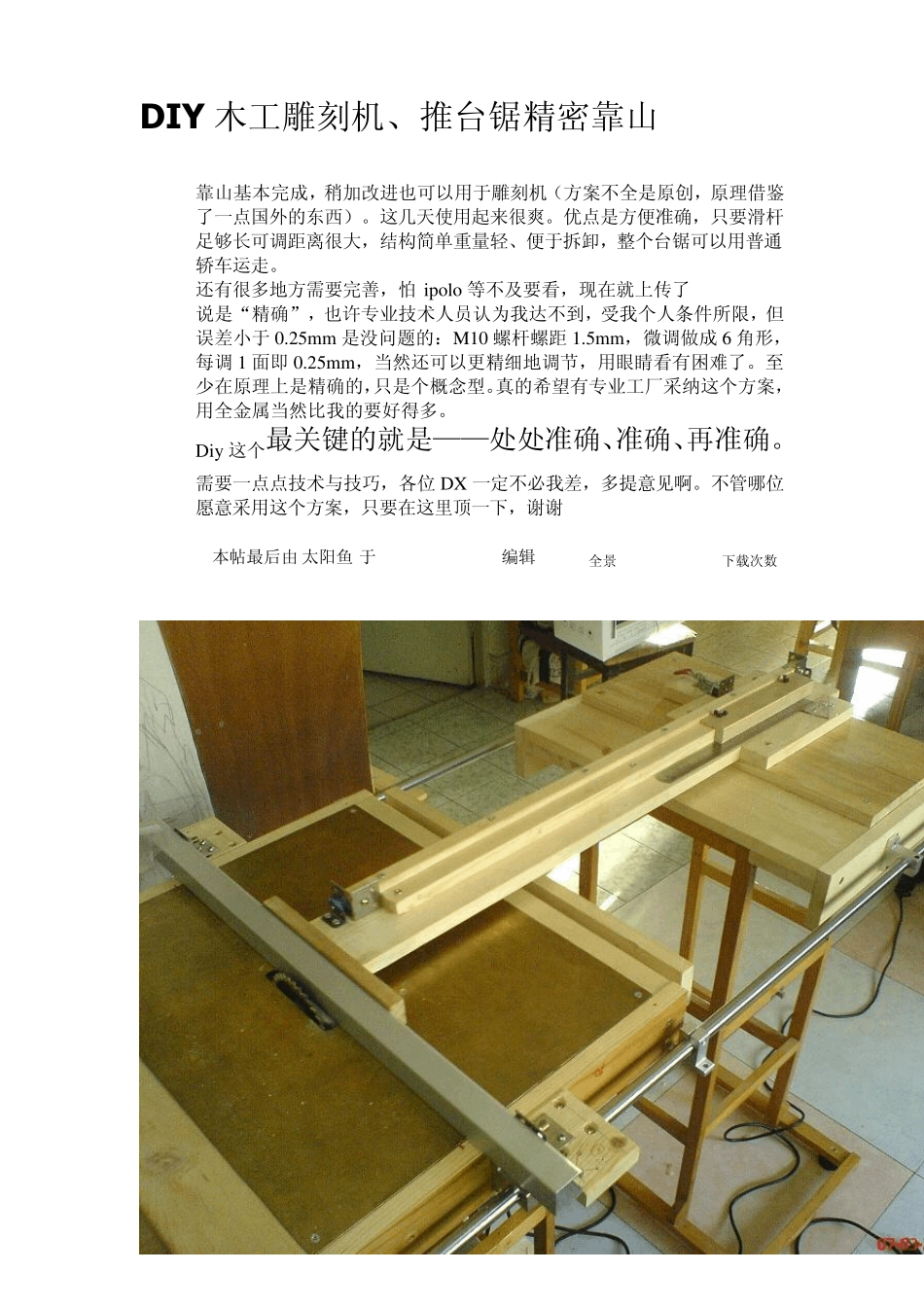

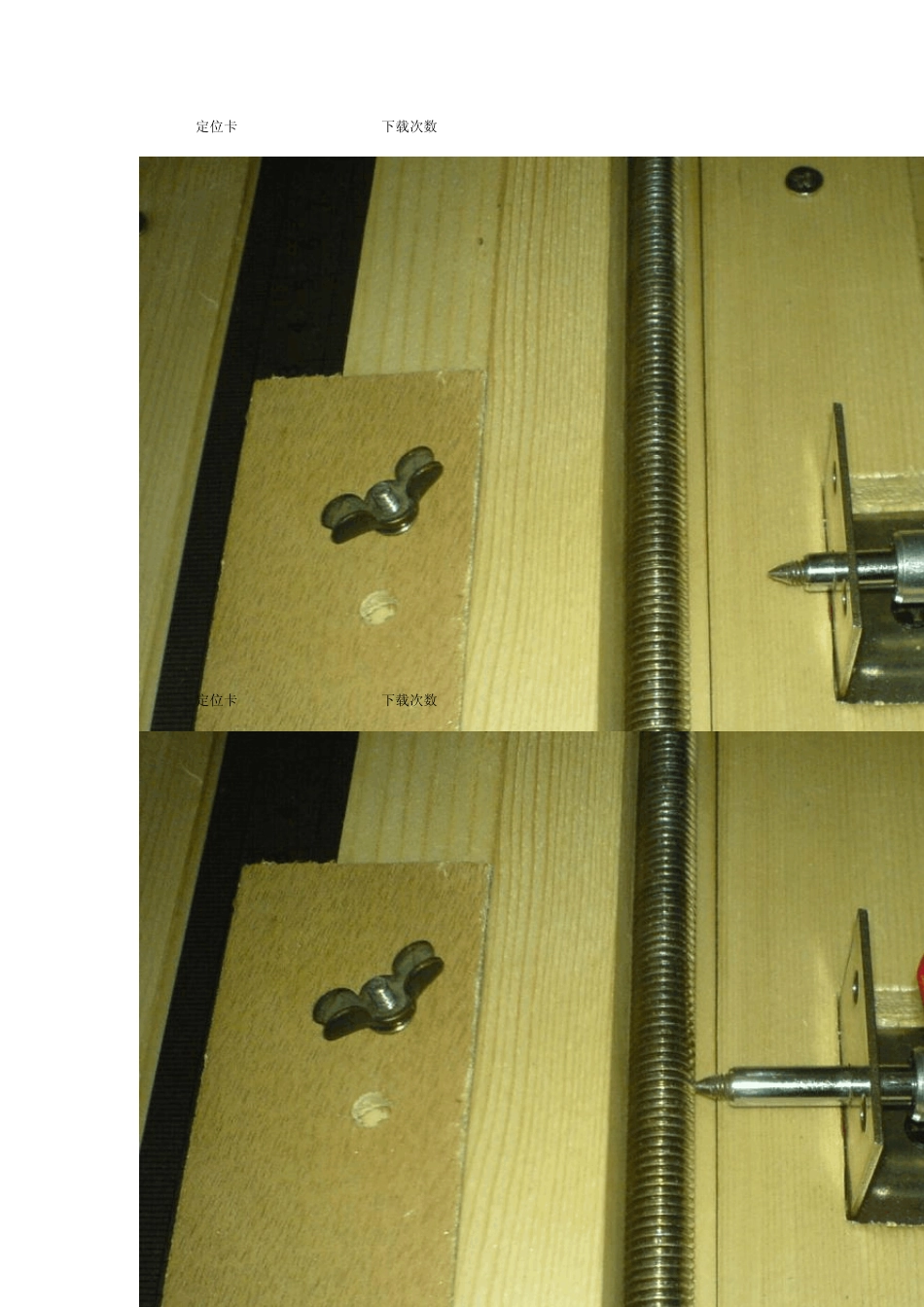

DIY 木工雕刻机、推台锯精密靠山 靠山基本完成,稍加改进也可以用于雕刻机(方案不全是原创,原理借鉴了一点国外的东西)。这几天使用起来很爽。优点是方便准确,只要滑杆足够长可调距离很大,结构简单重量轻、便于拆卸,整个台锯可以用普通轿车运走。 还有很多地方需要完善,怕 ipolo等不及要看,现在就上传了 说是“精确”,也许专业技术人员认为我达不到,受我个人条件所限,但误差小于 0.25mm 是没问题的:M10 螺杆螺距 1.5mm,微调做成 6 角形,每调 1 面即0.25mm,当然还可以更精细地调节,用眼睛看有困难了。至少在原理上是精确的,只是个概念型。真的希望有专业工厂采纳这个方案,用全金属当然比我的要好得多。 Diy这个最关键的就是——处处准确、准确、再准确。需要一点点技术与技巧,各位 DX 一定不必我差,多提意见啊。不管哪位愿意采用这个方案,只要在这里顶一下,谢谢 [ 本帖最后由 太阳鱼 于 2007-9-4 22:38 编辑 ]fence全景.JPG (87.13 KB, 下载次数: 338) 滑块.JPG (203.42 KB, 下载次数: 237) 定位卡 324.JPG (77.15 KB, 下载次数: 195) 定位卡325.JPG (267.06 KB, 下载次数: 257) 定位卡326.JPG (273.17 KB, 下载次数: 272) 微调01.JPG (231.7 KB, 下载次数: 201) 微调02.JPG (275.87 KB, 下载次数: 229) 微调03.JPG (283.95 KB, 下载次数: 268) 任意位置调零-01.JPG (239.18 KB, 下载次数: 211) 任意位置调零-02.JPG (261.79 KB, 下载次数: 158) 今天拆了照了几张,便于大家看 记得滑块和杆是河南产,都在潮龙买的一共 2百多。杆是 16mm实心不到60元/米 ,滑块 20/个,固定夹头 10/个。这家的东西还比较精密(店家介绍 400/米的轨道可以精确到零点零零„„几 mm,我说:我买,买,买不起),我做成以后可以纹丝不动,滑块后面的夹头是为了保护,用大力量时靠紧滑块固定以免把那个推拉门轨道弄弯,只是担心而已,一般没用。 推拉门轨道是从一端套进去的,拧紧 4个螺母即可固定,装好以后做几个标记一边下次拆装。 台面边要仔细修平行、直角。仔细看可以看见右边台面的支架落地处装了 4个可调高度的脚,然后用水平尺或激光水平仪调平。台面水平了安装杆并不困难。 锁紧用的就是那个红柄的夹具,尖端装上M4螺丝制成的针,滑动部分再通过一个孔径合适的不锈钢直角就一点都不会晃。任意调零的尺子可以移动、夹紧,更换不同的长度。 搞成...
