DIY车载电脑

DIY车载电脑_第1页
1/26
DIY车载电脑_第2页
2/26
DIY车载电脑_第3页
3/26

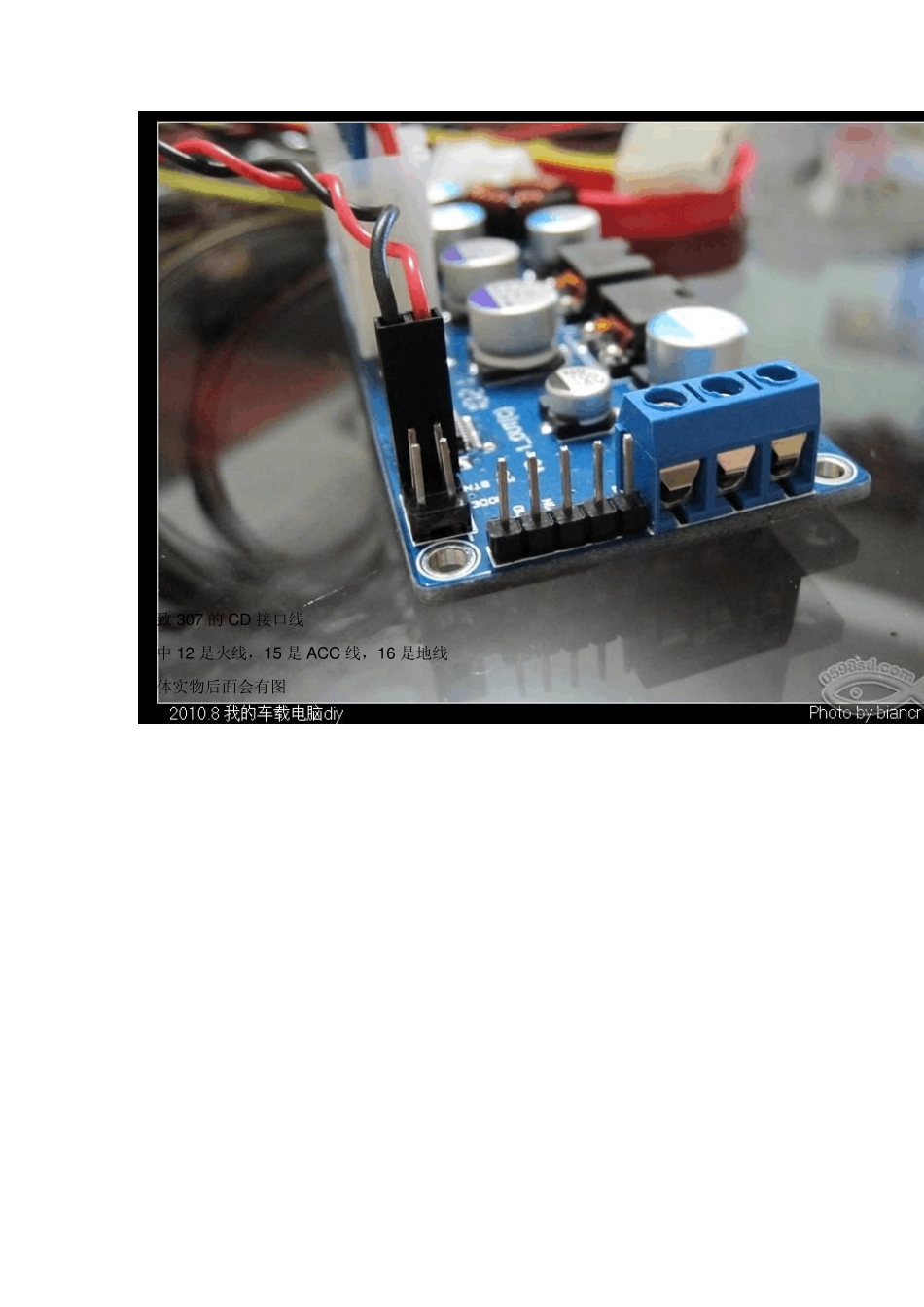

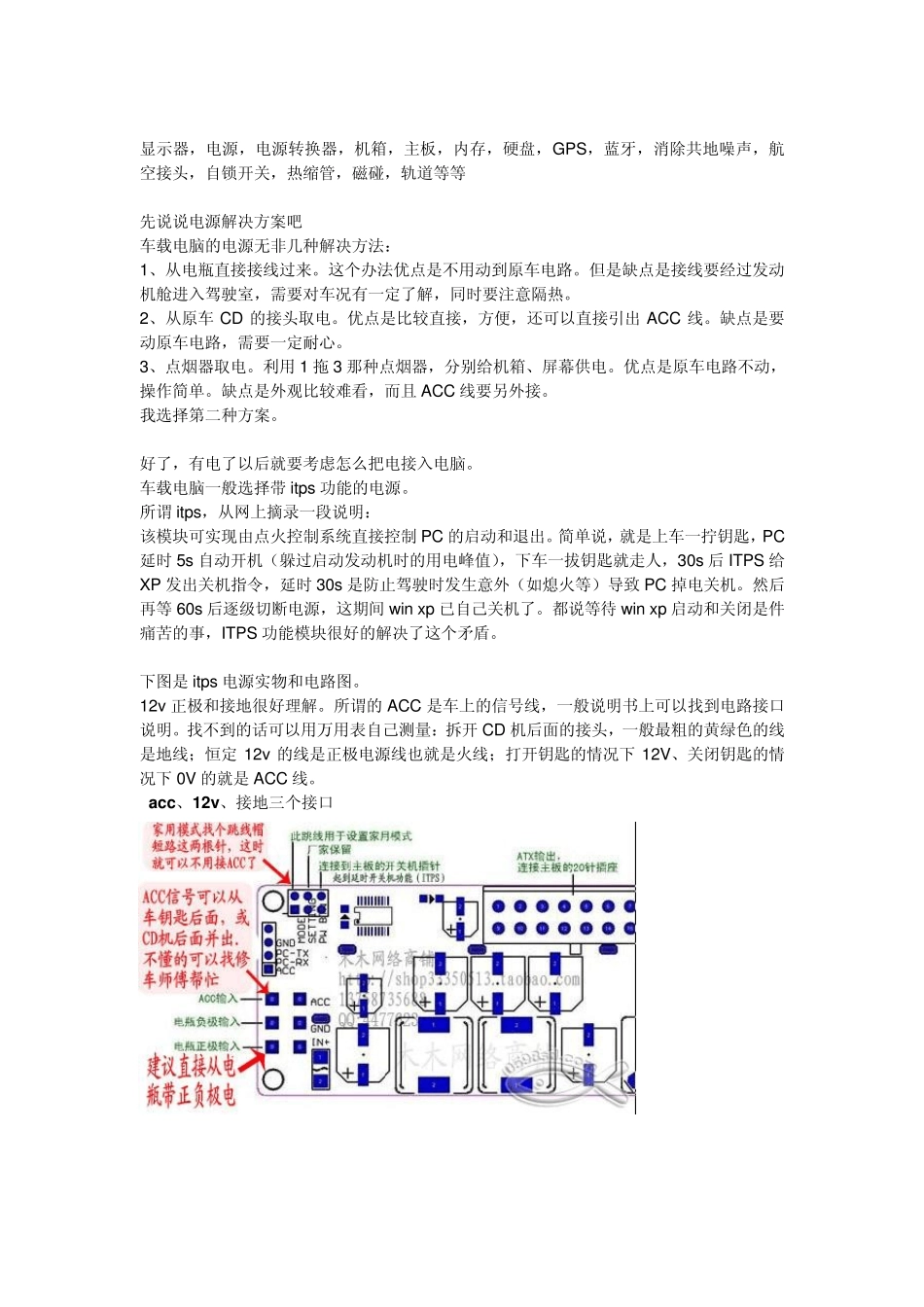

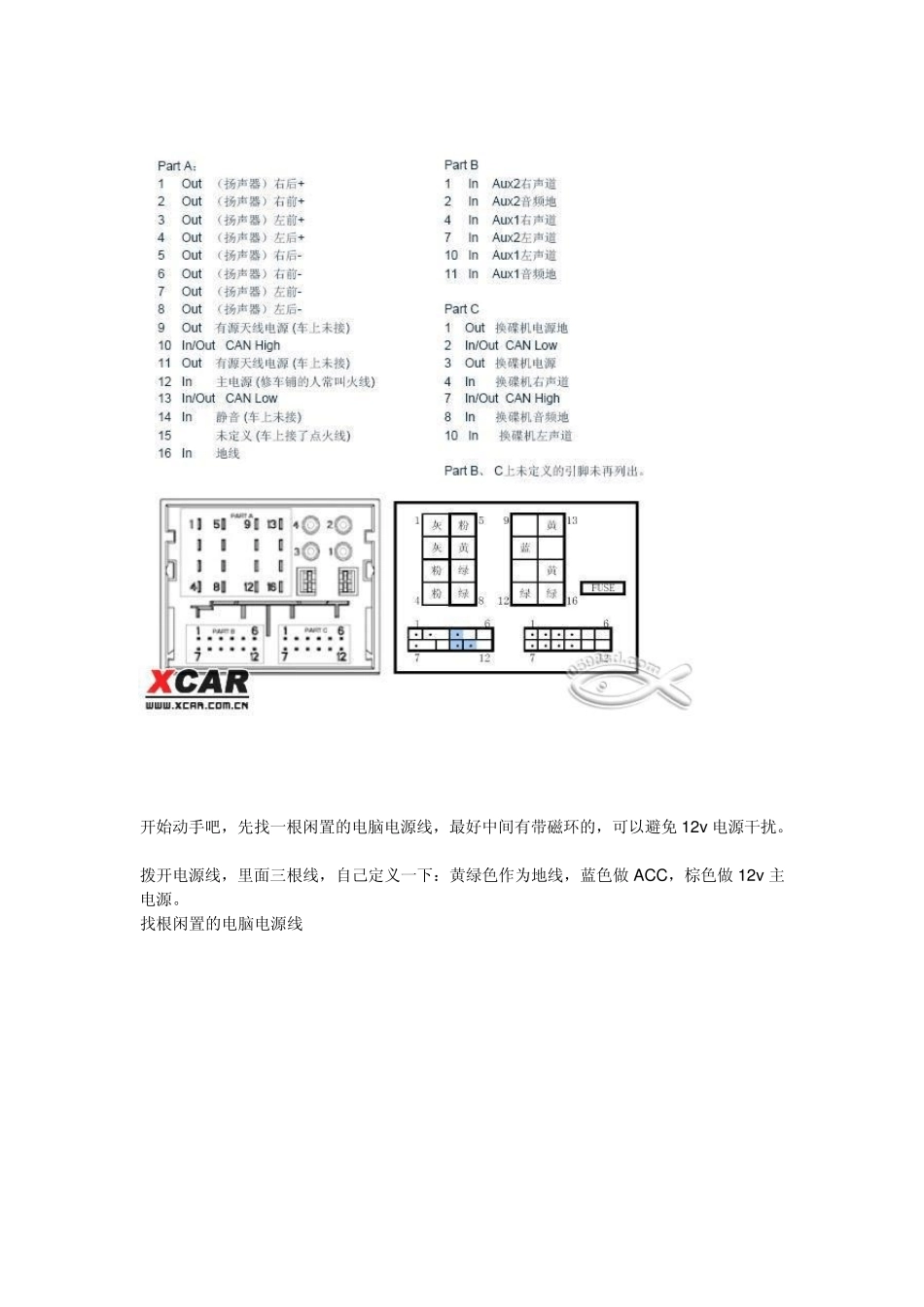

显示器,电源,电源转换器,机箱,主板,内存,硬盘,GPS,蓝牙,消除共地噪声,航空接头,自锁开关,热缩管,磁碰,轨道等等 先说说电源解决方案吧 车载电脑的电源无非几种解决方法: 1、从电瓶直接接线过来。这个办法优点是不用动到原车电路。但是缺点是接线要经过发动机舱进入驾驶室,需要对车况有一定了解,同时要注意隔热。 2、从原车CD 的接头取电。优点是比较直接,方便,还可以直接引出 ACC 线。缺点是要动原车电路,需要一定耐心。 3、点烟器取电。利用 1 拖 3 那种点烟器,分别给机箱、屏幕供电。优点是原车电路不动,操作简单。缺点是外观比较难看,而且 ACC 线要另外接。 我选择第二种方案。 好了,有电了以后就要考虑怎么把电接入电脑。 车载电脑一般选择带 itps 功能的电源。 所谓 itps,从网上摘录一段说明: 该模块可实现由点火控制系统直接控制 PC 的启动和退出。简单说,就是上车一拧钥匙,PC延时 5s 自动开机(躲过启动发动机时的用电峰值),下车一拔钥匙就走人,30s 后 ITPS 给XP 发出关机指令,延时 30s 是防止驾驶时发生意外(如熄火等)导致 PC 掉电关机。然后再等60s 后逐级切断电源,这期间 win xp 已自己关机了。都说等待 win xp 启动和关闭是件痛苦的事,ITPS 功能模块很好的解决了这个矛盾。 下图是 itps 电源实物和电路图。 12v 正极和接地很好理解。所谓的ACC 是车上的信号线,一般说明书上可以找到电路接口说明。找不到的话可以用万用表自己测量:拆开CD 机后面的接头,一般最粗的黄绿色的线是地线;恒定 12v 的线是正极电源线也就是火线;打开钥匙的情况下 12V、关闭钥匙的情况下 0V 的就是 ACC 线。 a c c 、1 2 v 、接地三个接口 标致307 的CD 接口线 其中 12 是火线,15 是 ACC 线,16 是地线 具体实物后面会有图 开始动手吧,先找一根闲置的电脑电源线,最好中间有带磁环的,可以避免12v电源干扰。 拨开电源线,里面三根线,自己定义一下:黄绿色作为地线,蓝色做 ACC,棕色做 12v主电源。 找根闲置的电脑电源线 这个是航空接头,接头上有数字,也是自己定义之:1-主电源、2-地线、3-ACC 之后跟刚才那个电源线焊起来,加上热缩管或者黑胶布。 航空接头 主板的挡板上挖个洞,刚好把航空接头另一端固定上去。 现在就嫌这个挡板薄了点,以后拔插要稍微注意别太用力.. 接下来就是接线了,好久没有玩电烙铁,这个简单的接...
