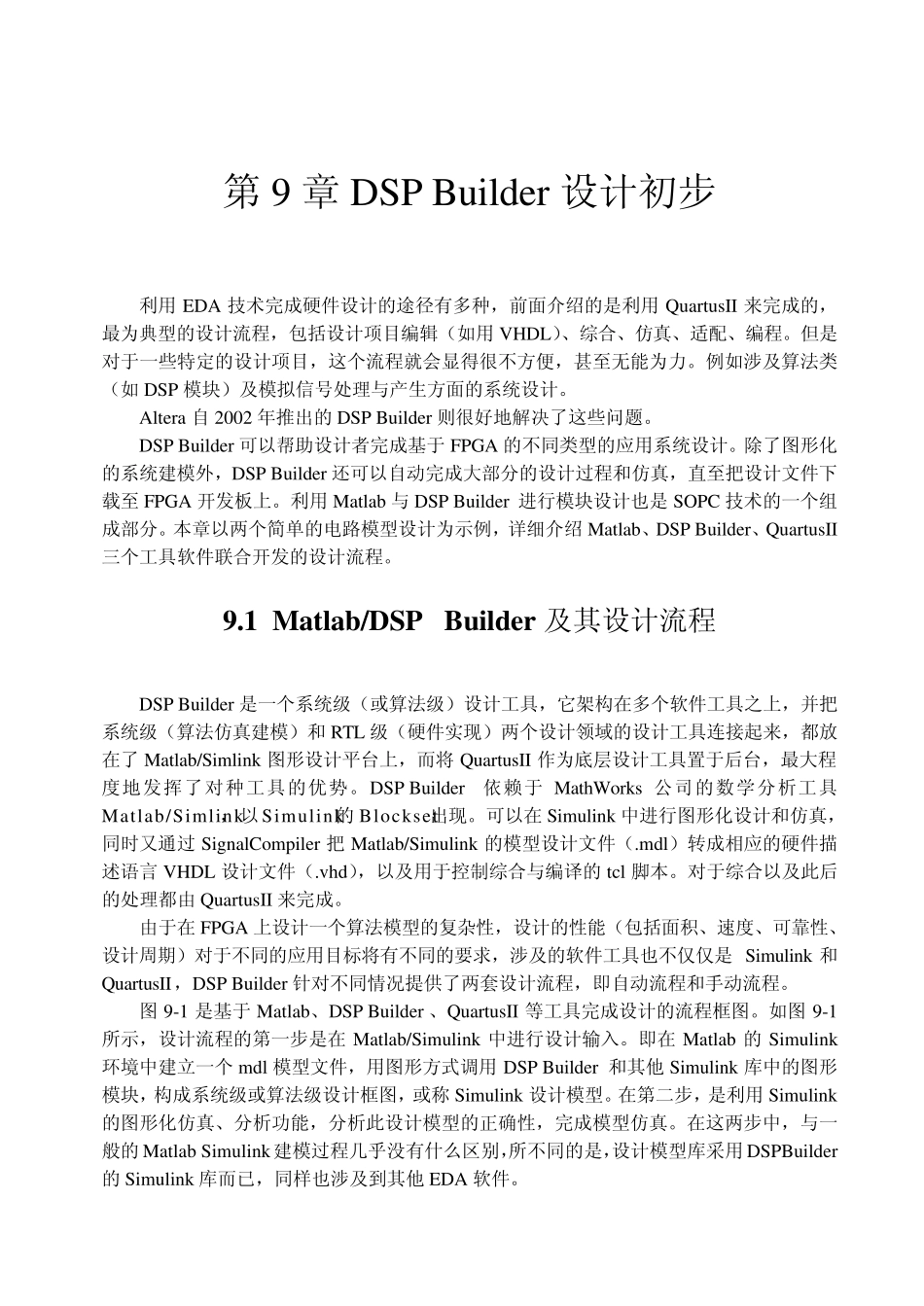

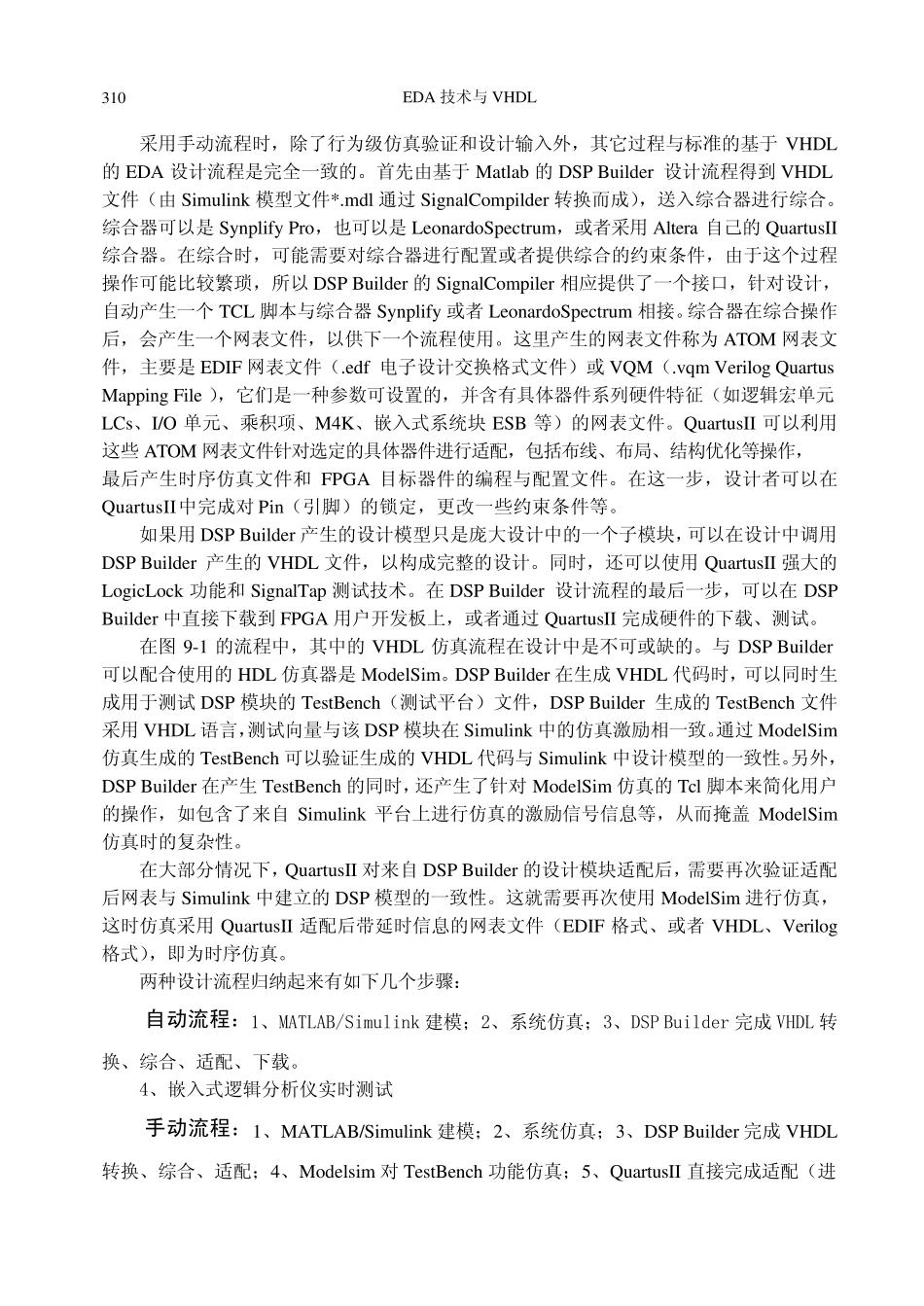

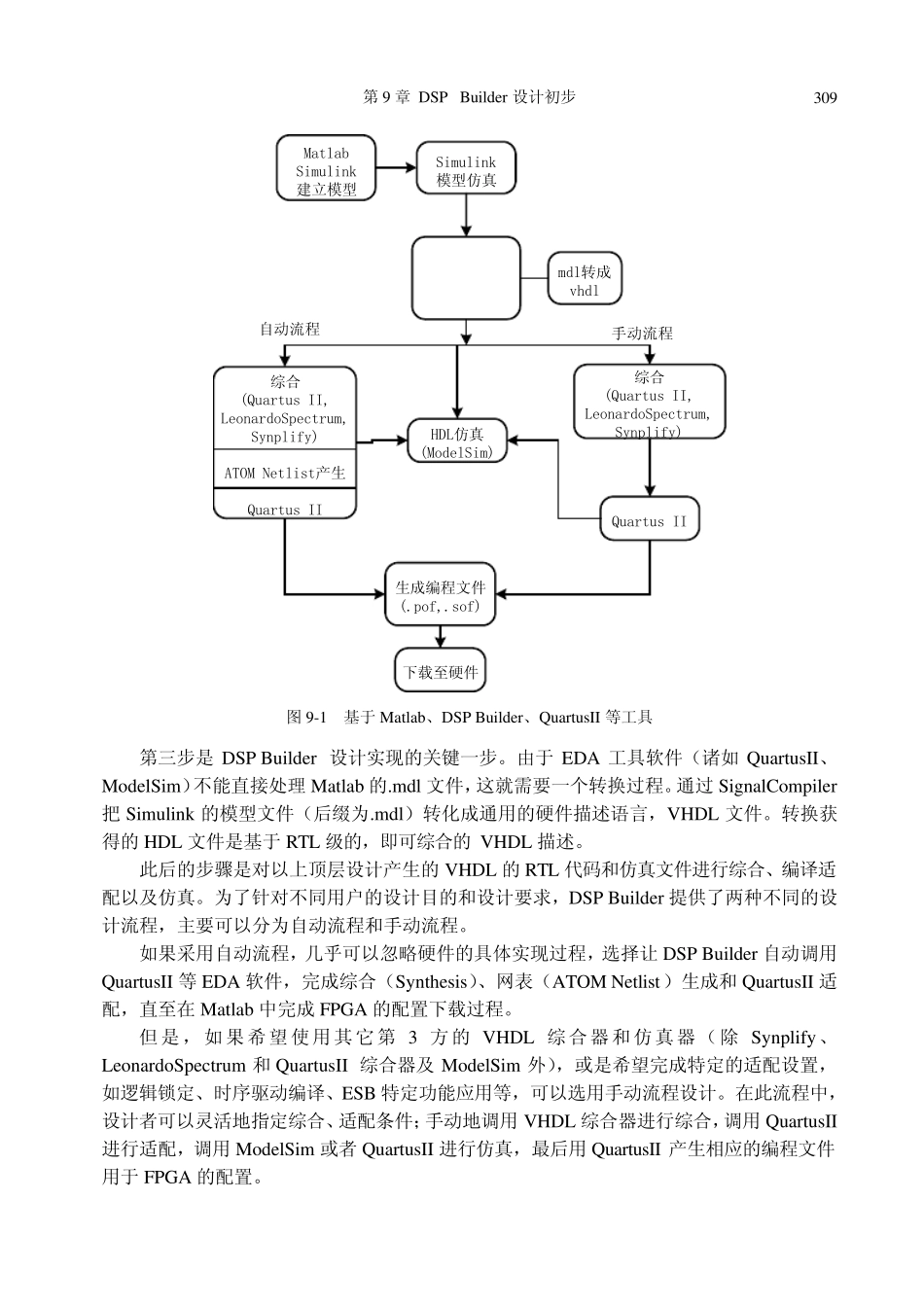

第9 章DSP Bu ilder 设计初步 利用EDA 技术完成硬件设计的途径有多种，前面介绍的是利用Qu artu sII 来完成的，最为典型的设计流程，包括设计项目编辑（如用VHDL）、综合、仿真、适配、编程。但是对于一些特定的设计项目，这个流程就会显得很不方便，甚至无能为力。例如涉及算法类（如DSP 模块）及模拟信号处理与产生方面的系统设计。 Altera 自 2002 年推出的DSP Bu ilder 则很好地解决了这些问题。 DSP Bu ilder 可以帮助设计者完成基于 FPGA 的不同类型的应用系统设计。除了图形化的系统建模外，DSP Bu ilder 还可以自动完成大部分的设计过程和仿真，直至把设计文件下载至 FPGA 开发板上。利用Matlab 与 DSP Bu ilder 进行模块设计也是SOPC 技术的一个组成部分。本章以两个简单的电路模型设计为示例，详细介绍Matlab、DSP Bu ilder、Qu artu sII 三个工具软件联合开发的设计流程。 9.1 Matlab/DSP Bu ilder 及其设计流程 DSP Bu ilder 是一个系统级（或算法级）设计工具，它架构在多个软件工具之上，并把系统级（算法仿真建模）和 RTL 级（硬件实现）两个设计领域的设计工具连接起来，都放在了 Matlab/Simlink 图形设计平台上，而将 Qu artu sII 作为底层设计工具置于后台，最大程度地发挥了对种工具的优势。DSP Bu ilder依赖于 MathWorks 公司的数学分析工具Matlab/Simlink，以 Simu link的Blockset出现。可以在 Simu link 中进行图形化设计和仿真，同时又通过 SignalCompiler 把 Matlab/Simu link 的模型设计文件（.mdl）转成相应的硬件描述语言 VHDL 设计文件（.v hd），以及用于控制综合与编译的tcl 脚本。对于综合以及此后的处理都由 Qu artu sII 来完成。 由于在 FPGA 上设计一个算法模型的复杂性，设计的性能（包括面积、速度、可靠性、设计周期）对于不同的应用目标将有不同的要求，涉及的软件工具也不仅仅是Simu link 和Qu artu sII，DSP Bu ilder 针对不同情况提供了两套设计流程，即自动流程和手动流程。 图 9-1 是基于 Matlab、DSP Bu ilder 、Qu artu sII 等工具完成设计的流程框图。如图 9-1所示，设计流程的第一步是在 Matlab/Simu link 中进行设计输入。即在 Matlab 的Simu link环境中建立一个 mdl 模型文件，用图形方式调用DSP Bu ilder 和其他 Simu link 库中的图形模块，构成系统级或算法级设计框图，或...
