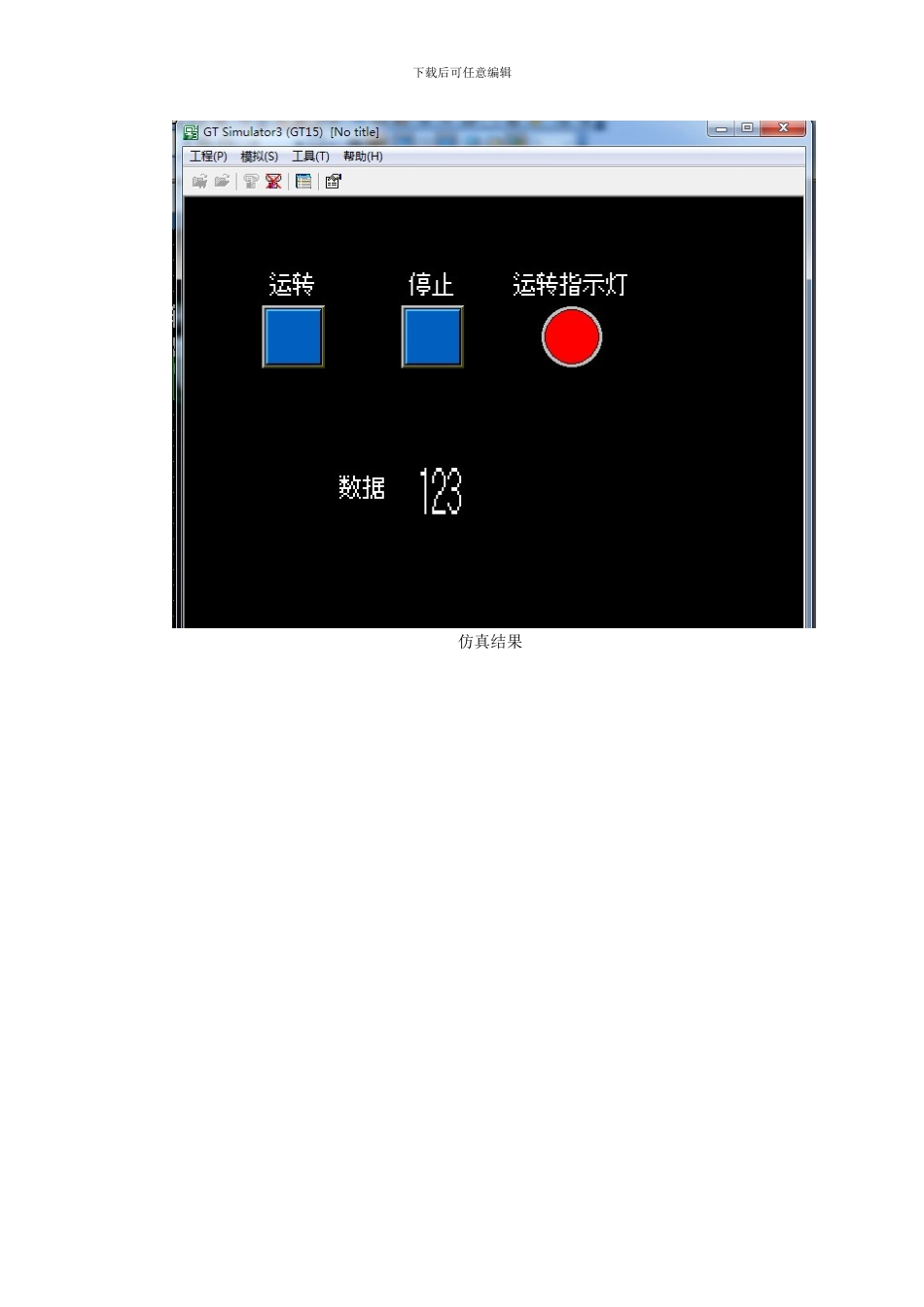

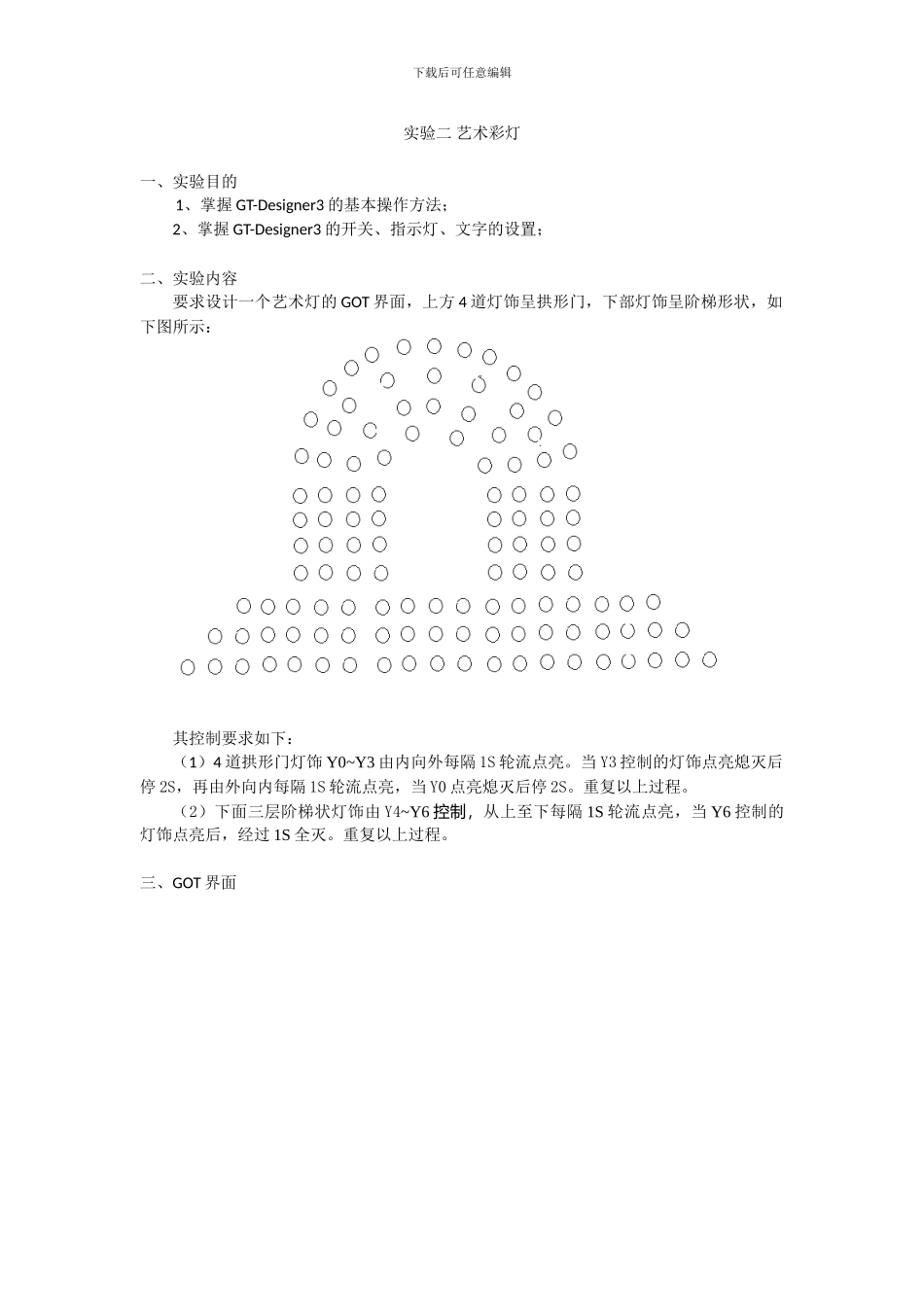

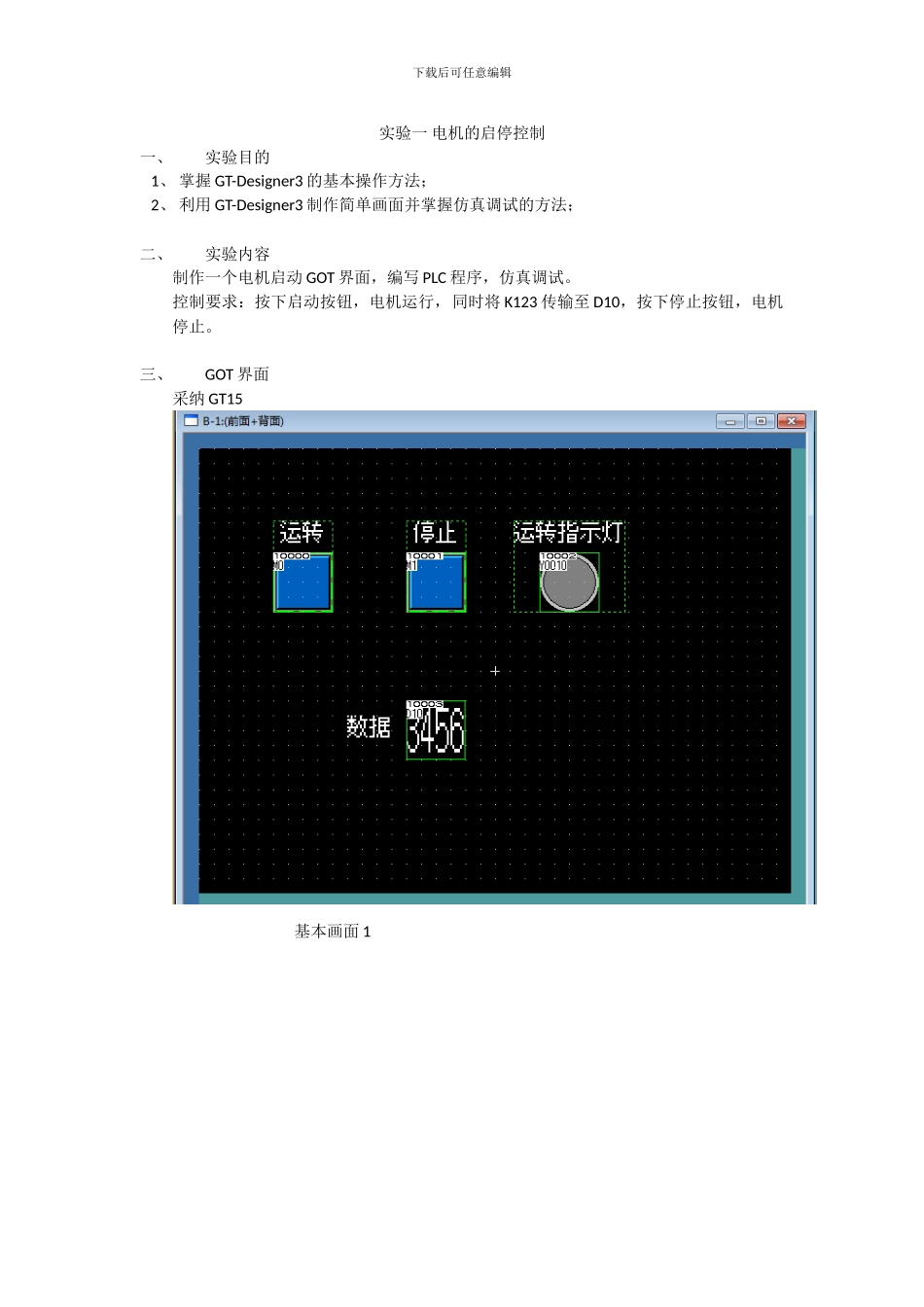

下载后可任意编辑实验一 电机的启停控制一、实验目的1、 掌握 GT-Designer3 的基本操作方法；2、 利用 GT-Designer3 制作简单画面并掌握仿真调试的方法；二、实验内容制作一个电机启动 GOT 界面，编写 PLC 程序，仿真调试。控制要求：按下启动按钮，电机运行，同时将 K123 传输至 D10，按下停止按钮，电机停止。三、GOT 界面采纳 GT15 基本画面 1下载后可任意编辑仿真结果下载后可任意编辑实验二 艺术彩灯一、实验目的1、掌握 GT-Designer3 的基本操作方法；2、掌握 GT-Designer3 的开关、指示灯、文字的设置；二、实验内容要求设计一个艺术灯的 GOT 界面，上方 4 道灯饰呈拱形门，下部灯饰呈阶梯形状，如下图所示：其控制要求如下：（1）4 道拱形门灯饰 Y0~Y3 由内向外每隔 1S 轮流点亮。当 Y3 控制的灯饰点亮熄灭后停 2S，再由外向内每隔 1S 轮流点亮，当 Y0 点亮熄灭后停 2S。重复以上过程。（2）下面三层阶梯状灯饰由 Y4~Y6 控制，从上至下每隔 1S 轮流点亮，当 Y6 控制的灯饰点亮后，经过 1S 全灭。重复以上过程。三、GOT 界面下载后可任意编辑基本画面 1仿真画面实验三 交通灯下载后可任意编辑一、实验目的1、掌握 GT-Designer3 的基本操作方法；2、掌握 GT-Designer3 的开关、指示灯、文字的设置；二、实验内容要求设计一个交通灯控制系统的 GOT 画面，编程并仿真。控制要求如下：（1）自动运行，自动运行时，按一下起动按钮，信号系统按图所示要求开始工作(绿灯闪耀周期为 1S)，按一下停止按钮，所有信号灯都熄灭。（2）手动运行，手动运行时，两个方向的黄灯同时闪耀，周期为 1S。三、GOT 界面基本画面 1下载后可任意编辑自动模式仿真画面手动模式仿真画面下载后可任意编辑实验四 抢答器一、实验目的1、掌握 GT-Designer3 的开关、指示灯、文字的设置；2、掌握基本画面、窗口画面的切换设置；3、掌握数值显示/输入的设置方法；二、实验内容要求设计一个知识竞赛抢答系统 GOT 界面，采纳 3 个基本画面和 2 个窗口画面构成。编写 PLC 程序，调试仿真。控制要求：有 3 组人员参加竞赛，分别为儿童组 2 人，学生组 1 人，教授组 2 人，每组人员在回答主持人所提问题之前需按下其前面的抢答按钮，每个人有 1 个抢答按钮。儿童组 2 人中任意 1 人按下按钮就算抢答成功，教授组需要 2 人按钮同时按下算抢答成功。回答正确，弹出“恭喜你，回答正确！”...
