履带吊拆卸安装方案

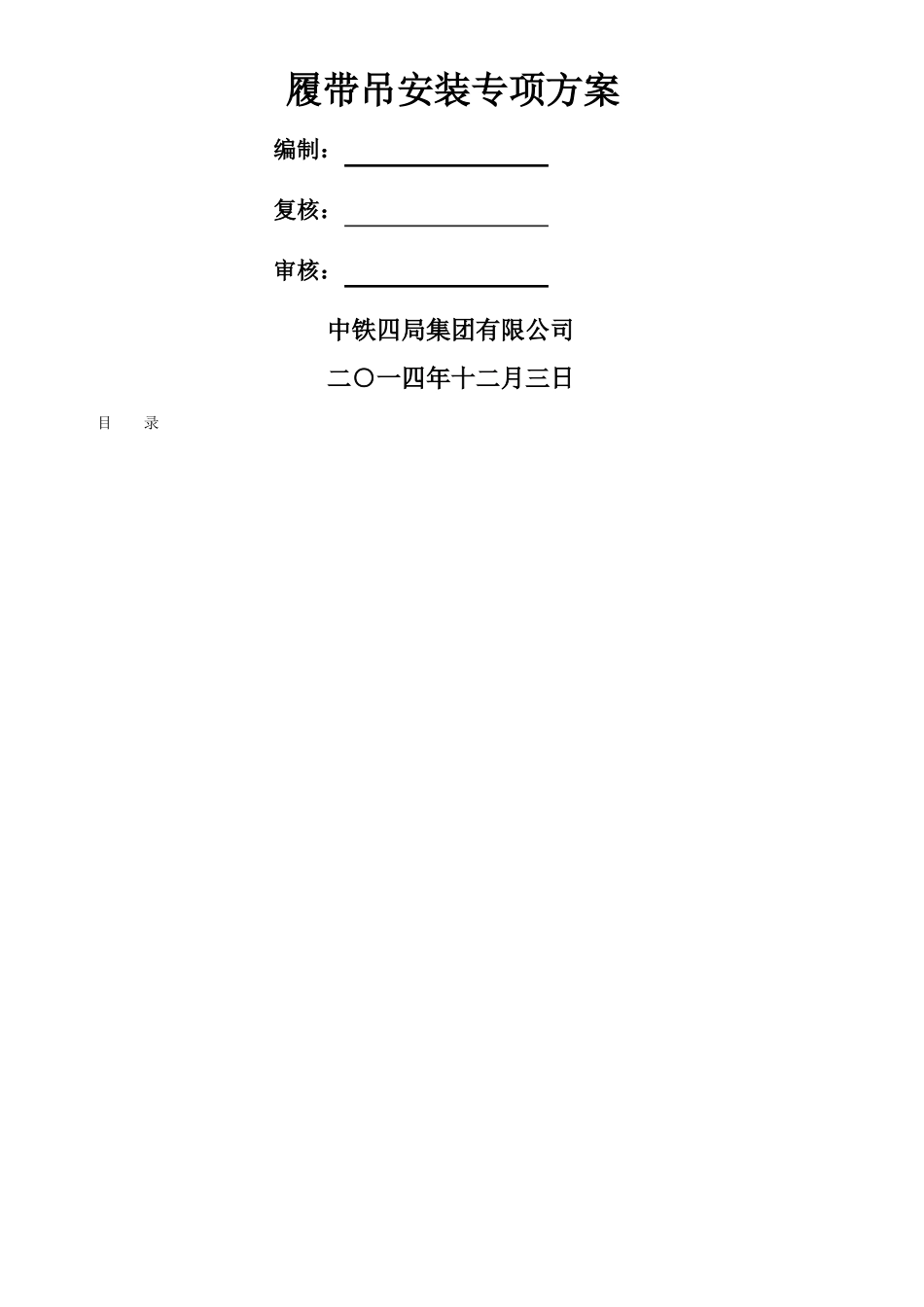

履带吊拆卸安装方案_第1页
1/8

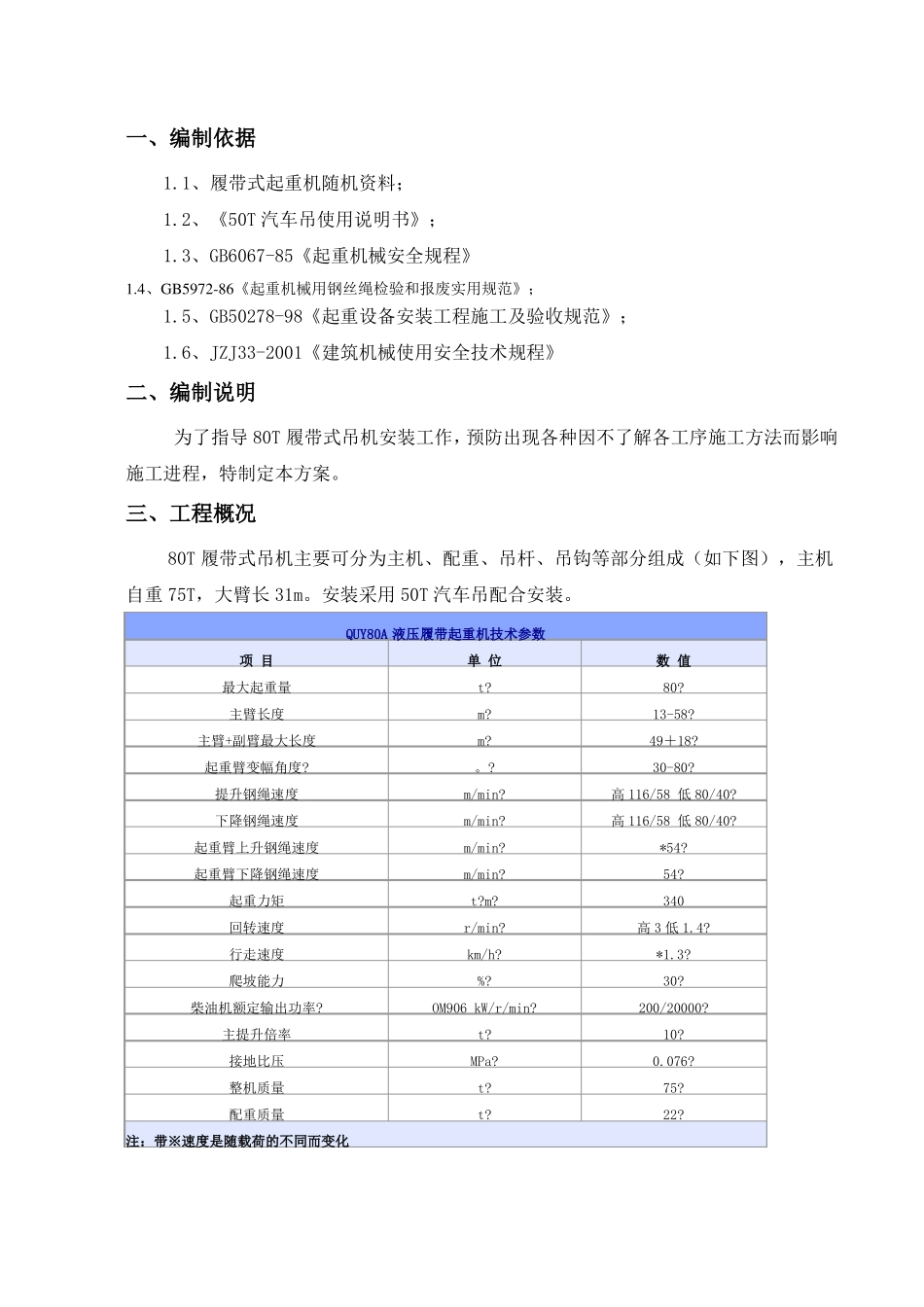

履带吊拆卸安装方案_第2页
2/8

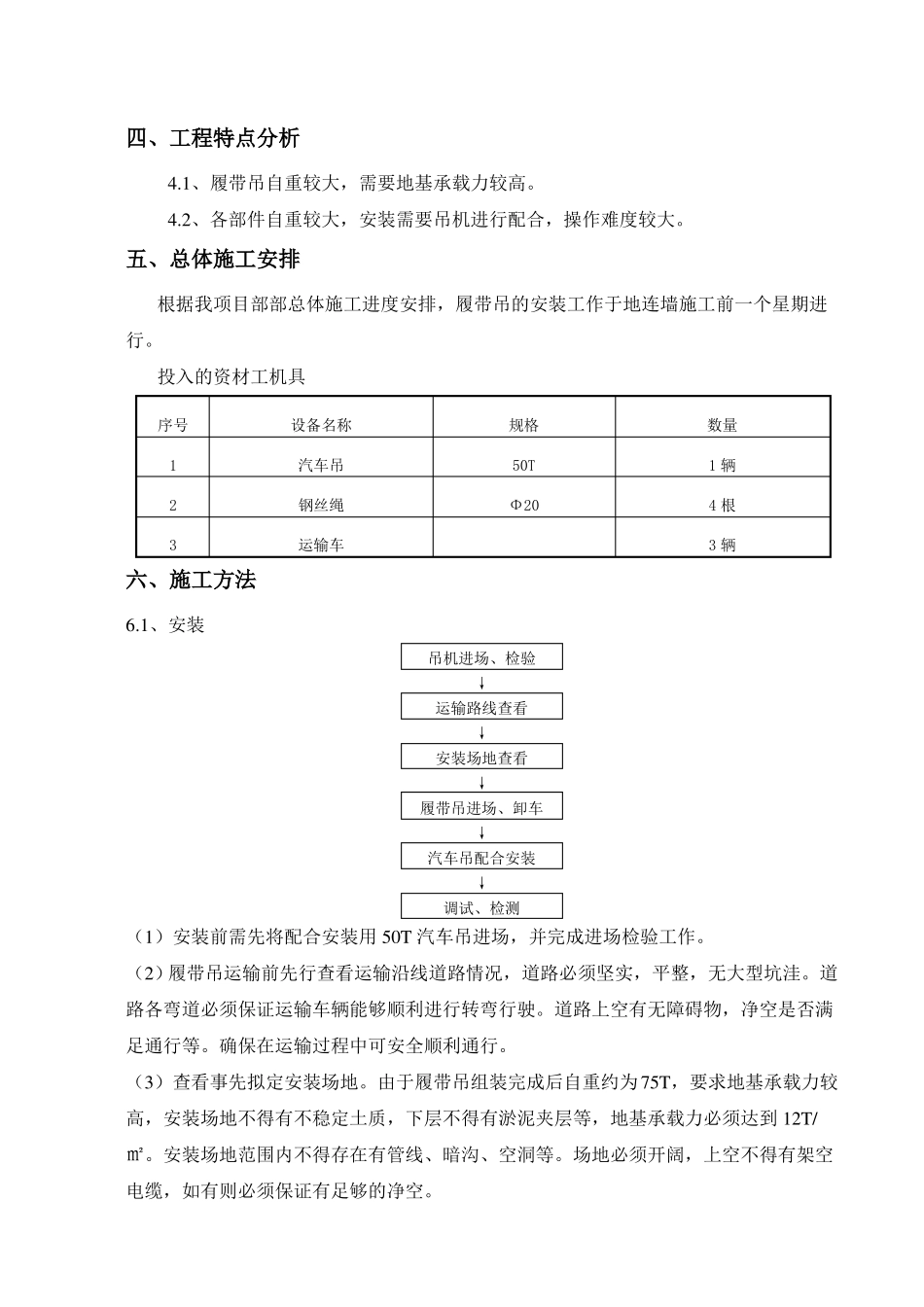

履带吊拆卸安装方案_第3页
3/8
录履带吊安装专项方案编制:复核:审核:中铁四局集团有限公司二○一四年十二月三日目一、编制依据1.1、履带式起重机随机资料;1.2、《50T 汽车吊使用说明书》;1.3、GB6067-85《起重机械安全规程》1.4、GB5972-86《起重机械用钢丝绳检验和报废实用规范》;1.5、GB50278-98《起重设备安装工程施工及验收规范》;1.6、JZJ33-2001《建筑机械使用安全技术规程》二、编制说明为了指导 80T 履带式吊机安装工作,预防出现各种因不了解各工序施工方法而影响施工进程,特制定本方案。三、工程概况80T 履带式吊机主要可分为主机、配重、吊杆、吊钩等部分组成(如下图),主机自重 75T,大臂长 31m。安装采用 50T 汽车吊配合安装。QUY80A 液压履带起重机技术参数项 目最大起重量主臂长度主臂+副臂最大长度起重臂变幅角度?提升钢绳速度下降钢绳速度起重臂上升钢绳速度起重臂下降钢绳速度起重力矩回转速度行走速度爬坡能力柴油机额定输出功率?主提升倍率接地比压整机质量配重质量注:带※速度是随载荷的不同而变化单 位t?m?m?。?m/min?m/min?m/min?m/min?t?m?r/min?km/h?%?OM906 kW/r/min?t?MPa?t?t?数 值80?13-58?49+18?30-80?高 116/58 低 80/40?高 116/58 低 80/40?*54?54?340高 3 低 1.4?*1.3?30?200/20000?10?0.076?75?22?四、工程特点分析4.1、履带吊自重较大,需要地基承载力较高。4.2、各部件自重较大,安装需要吊机进行配合,操作难度较大。五、总体施工安排根据我项目部部总体施工进度安排,履带吊的安装工作于地连墙施工前一个星期进行。投入的资材工机具序号123设备名称汽车吊钢丝绳运输车规格50TΦ20数量1 辆4 根3 辆六、施工方法6.1、安装吊机进场、检验↓运输路线查看↓安装场地查看↓履带吊进场、卸车↓汽车吊配合安装↓调试、检测(1)安装前需先将配合安装用 50T 汽车吊进场,并完成进场检验工作。(2)履带吊运输前先行查看运输沿线道路情况,道路必须坚实,平整,无大型坑洼。道路各弯道必须保证运输车辆能够顺利进行转弯行驶。道路上空有无障碍物,净空是否满足通行等。确保在运输过程中可安全顺利通行。(3)查看事先拟定安装场地。由于履带吊组装完成后自重约为75T,要求地基承载力较高,安装场地不得有不稳定土质,下层不得有淤泥夹层等,地基承载力必须达到 12T/㎡。安装场地范围内不得存在有管线、暗沟、空洞等。场地必须开阔,上空不得有架空电缆,如有则必须保证有足够的净空。(4)履带吊用运输车运...
