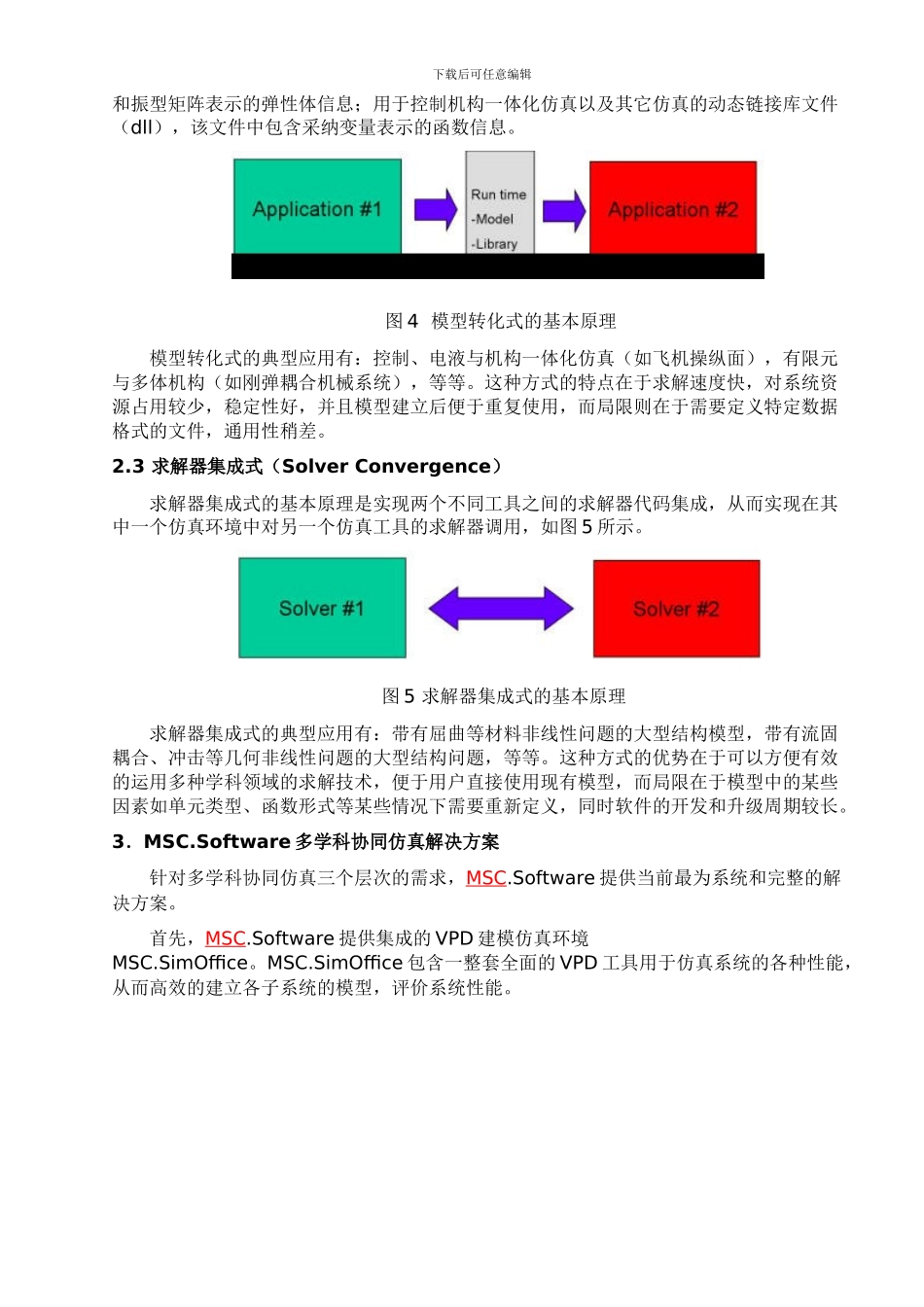

下载后可任意编辑多学科系统级虚拟样机建模与仿真技术作者:PRC 技术部 文章来源:MSC.Software 点击数: 1043 更新时间:2024-4-20 11:16:46 本文从当前产品设计过程对多学科联合仿真的需求出发,分析了产品协同设计对仿真技术三个层次的功能需求,并引出当前实现多学科集成仿真的一般方法。多学科联合仿真需要控制、机构、有限元等不同仿真环境的集成和数据交换,MSC.Software 提供最为系统和完整的多学科协同仿真开发环境,本文详细介绍了 MSC.Software 多学科系统级虚拟样机建模和仿真的解决方案,并给出了具体的实例。[相关列表]http://www.SciEI.com/Article/soft/cae/Index.html 1.多学科联合仿真的需求众所周知,现代产品的研发流程是多人团队、多学科领域的协同设计过程。在产品开发过程中,无论是系统级的方案原理设计,还是部件级的详细参数规格设计,都涉及到多个不同的子系统和相关学科领域,这些子系统都有自己特定的功能和独特的设计方法,而各子系统之间则具有交互耦合作用,共同组成完整的功能系统。图 1 现代产品过程涉及多个子系统和相关学科领域如何有效的协调各个子系统设计团队的工作,让团队之间达到信息共享、互通有无,并保证子系统的设计质量和整体性能,实现产品设计真正的一体化和协同化,从而提高设计效率,节约设计成本,缩短开发周期,这是一个非常重要的问题。为了达到上述目标,我们必须满足以下三个层次的需求:第一,具备各子系统和各学科领域有效的集成仿真工具,从而保证各子系统的设计水准和可靠性;下载后可任意编辑 图 2 各学科领域的不同设计工具第二,能够实现各仿真工具之间的无缝集成和数据交换,在统一架构下实现模型整合;第三,为了能够协调和管理各设计团队,以及在设计过程中产生的大量数据,实现资源优化配置,还必须具有仿真数据和流程的管理平台,实现各学科领域的真正协同仿真。2.多学科协同仿真的一般实现方法目前较为通用和流行的实现多学科集成仿真的方法主要包括以下三种:2.1 联合仿真式(Co-Simulation)联合仿真式是目前较为通用,也是使用最多的一种数据交换方式,其数据交换原理如图 3 所示,两个不同仿真工具之间通过 TCP/IP 等方式实现数据交换和调用。 图 3 联合仿真式的基本原理当两个不同仿真工具之间通过联合仿真方式建立连接后,其中一者所包含的模型可以将自己计算的结果作为系统输入指令传递给另一者所建立的模型,这种指令包括力、力矩、驱动...
