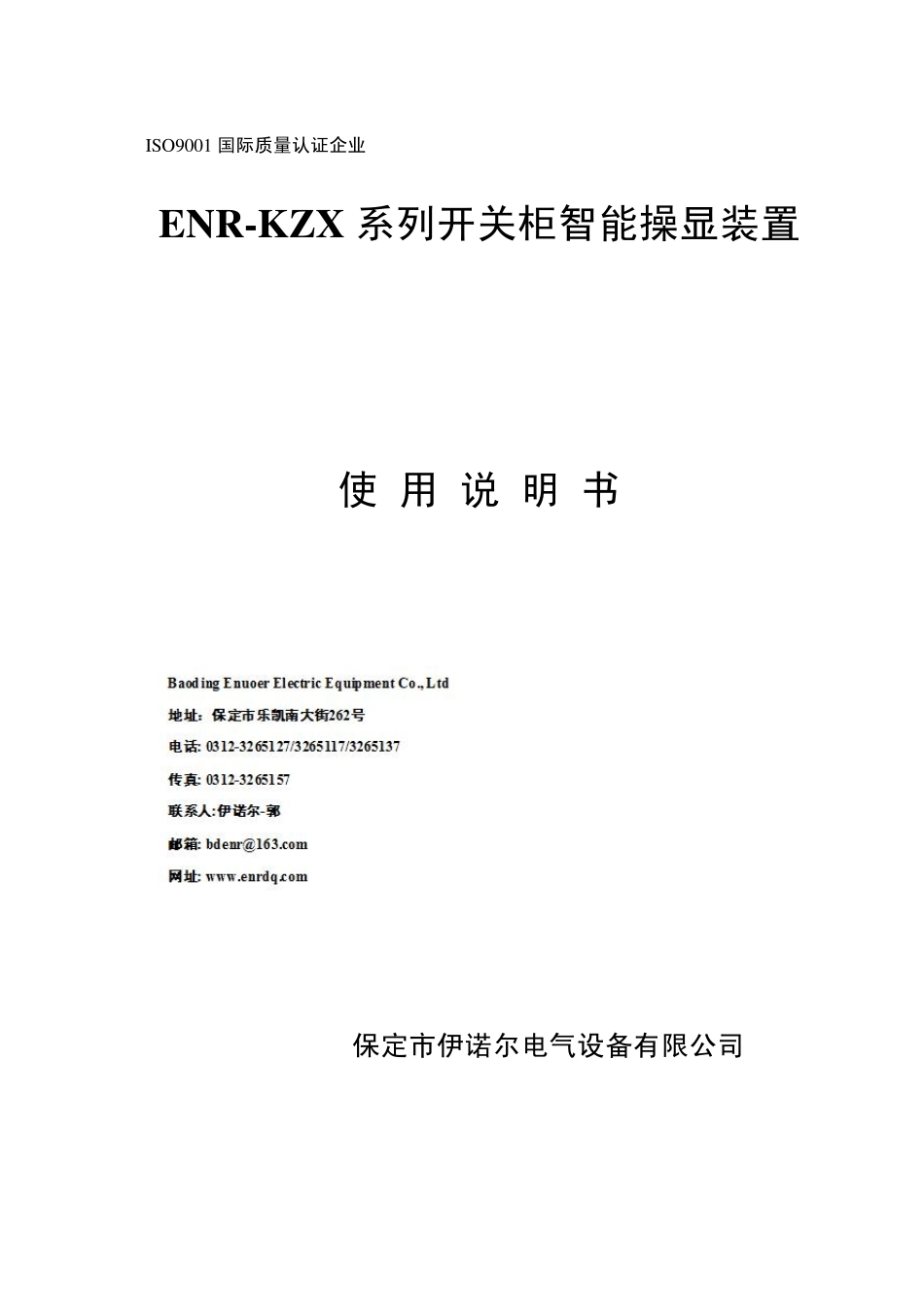

ISO9001 国际质量认证企业 ENR-KZX 系列开关柜智能操显装置 使 用 说 明 书 保定市伊诺尔电气设备有限公司 ENR-KZX 系列开关柜智能操显装置 一、概 述 ENR-KZX 系列产品是伊诺尔电气设备有限公司根据当前中压系统开关柜技术发展而设计开发的一种新型的模块化、智能型操作测量显示装置。 该系列产品集回路模拟指示、带电指示及闭锁功能、温湿度数字实时显示（液晶）、自动加热除湿控制、自动排风降温控制、断路器分合闸状态指示、储能、接地开关指示、手车位置指示、人体感应语音提示，智能防误语音提示以及RS485 通讯接口等功能于一体，可根据需要选配。 该系列产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。 该系列产品可用于3～ 40KV 户内的开关柜、适用于中置柜、手车柜、固定柜、环网柜等多种开关柜，符合IEC255-22 标准。 二、主要技术特性 1、使用环境 1.1 温度:周围空气温度上限为+70℃ ,24 小时内的平均值不超过+35℃； 周围空气温度下限为 -20℃。 1.2 湿度:大气相对湿度在周围空气温度为+40℃时不超过50%RH, 在较低温度下可以有较高的相对湿度,例如20℃ 时可达到95%RH。对由于温度变化产品表面上偶尔产生的凝露已采取特殊措施。 1.3 海拔:安装地点的海拔不超过4500m。 2、安装 2.1 与垂直面的安装倾斜度不超过5 度； 2.2 应安装在无显著振动和冲击的地方。 3、开孔尺寸：220mm×165 mm 三、型号命名方式及选型指南 1、型号说明 ENR-KZX- 2、ENR-KZX系列产品型号指南。如下表 1所示 ENR-KZX 系列产品选型指南 功能表述/型号 ENR-KZX95 ENR-KZX96 ENR-KZX97 ENR-KZX98 动态模拟图 （接地/储能指示 工作/实验位置指示 手车状态指示 断路器/接地开关防误指示） 有 有 有 有 分合闸回路完好指示 有 有 有 有 语音防误、带电提示 有 有 有 有 带电显示及闭锁 有 有 有 有 温湿度数字显示 有 有 有 有 温湿度数字控制 有 有 有 有 分合闸、储能、远方/就地操作 有 有 有 有 测量显示主回路电流、电压、功率等参数 有 有 母线触头在线测温 有 有 人体感应探头 选配 选配 选配 选配 RS485 通讯接口 选配 选配 选配 选配 表 1 A-液晶屏发光模块 B-发光模块显示 产品代码 智能操控装置 保定市伊诺尔电气设备有限公司 四、产品外形及接线方式...
