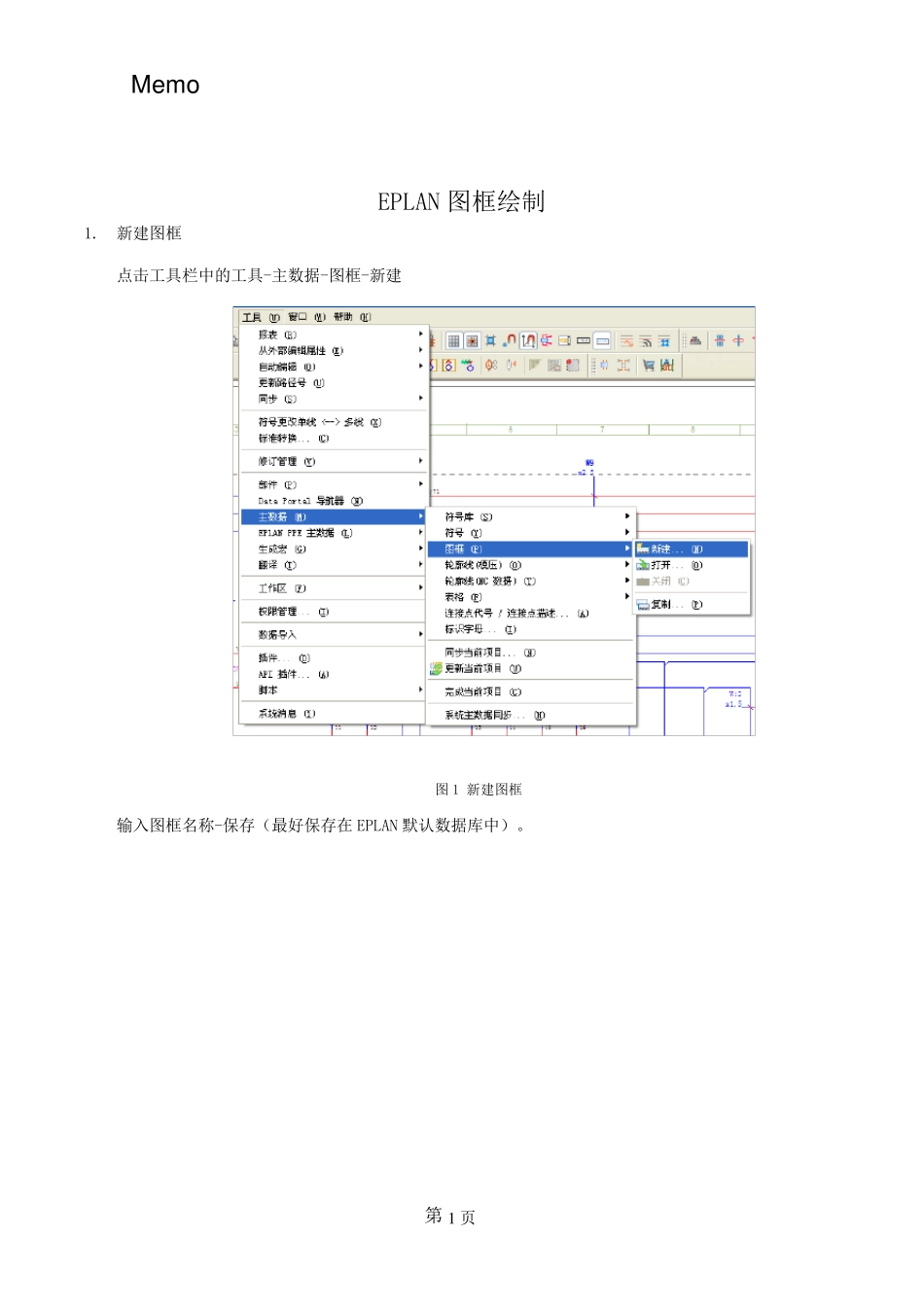

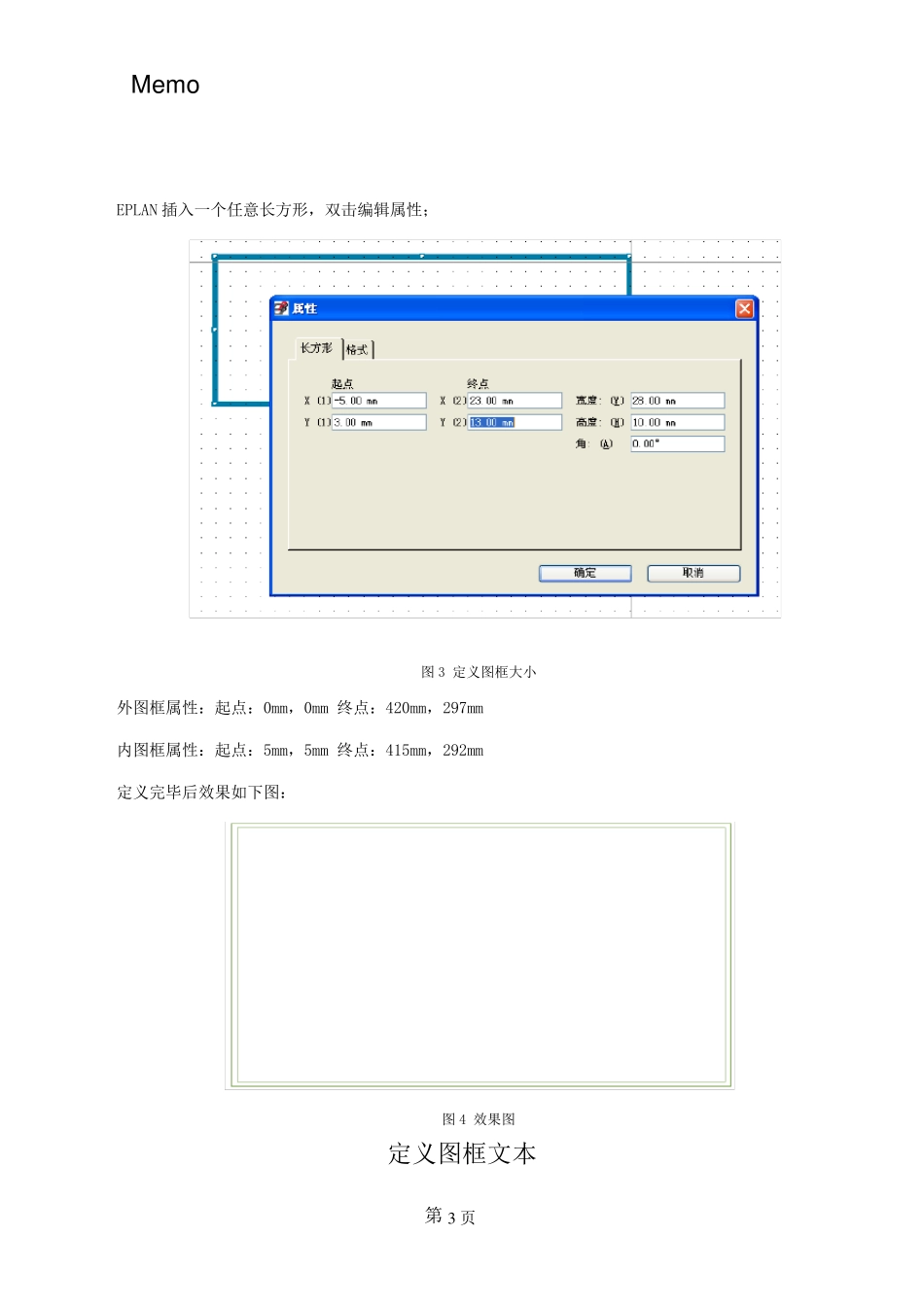

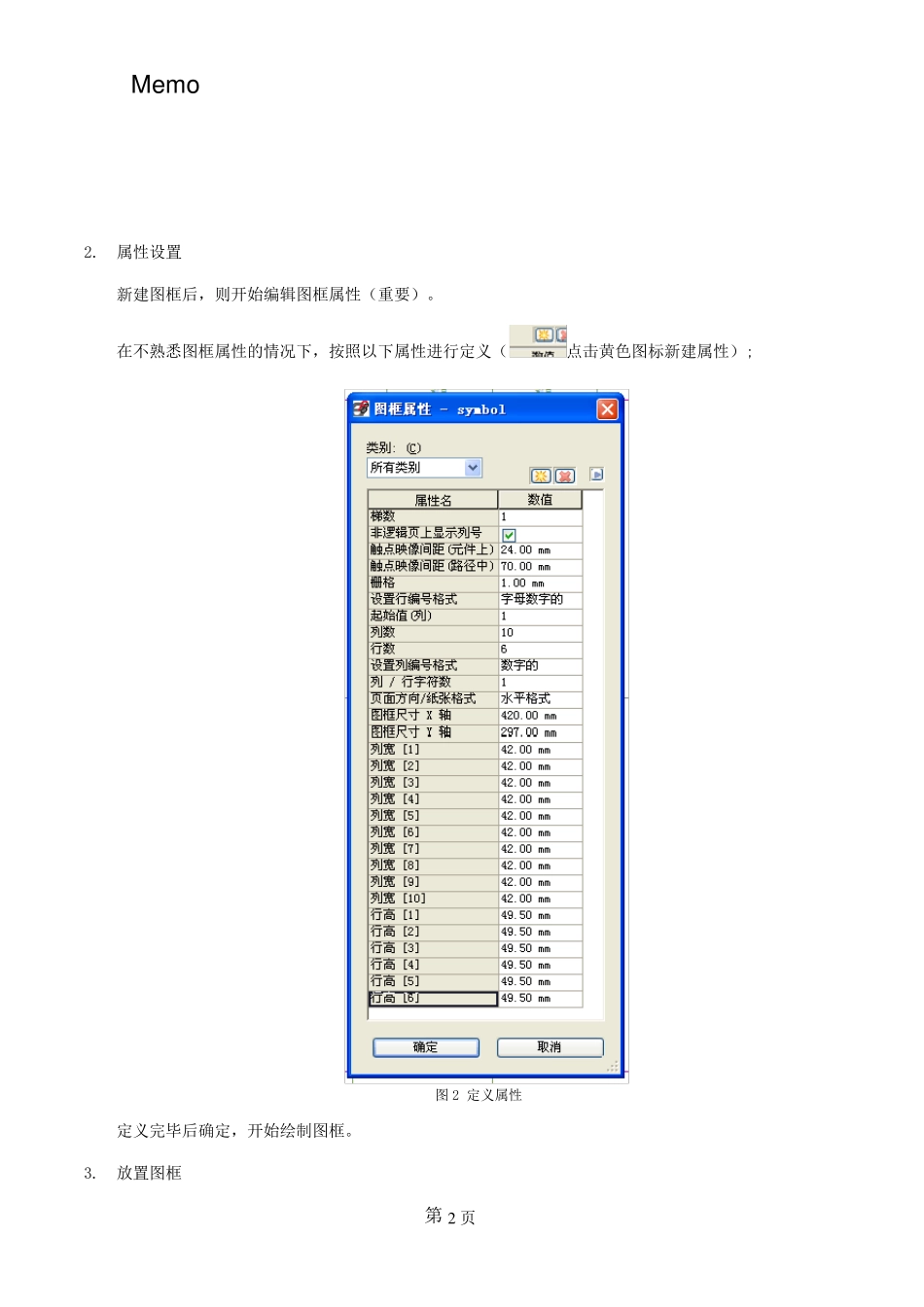

Memo 第 1 页 EPLAN 图框绘制 1. 新建图框 点击工具栏中的工具-主数据-图框-新建 图1 新建图框 输入图框名称-保存（最好保存在EPLAN 默认数据库中）。 Memo 第 2 页 2. 属性设置 新建图框后，则开始编辑图框属性（重要）。 在不熟悉图框属性的情况下，按照以下属性进行定义（ 点击黄色图标新建属性）; 图2 定义属性 定义完毕后确定，开始绘制图框。 3. 放置图框 Memo 第 3 页 EPLAN 插入一个任意长方形，双击编辑属性； 图 3 定义图框大小 外图框属性：起点：0mm，0mm 终点：420mm，297mm 内图框属性：起点：5mm，5mm 终点：415mm，292mm 定义完毕后效果如下图： 图 4 效果图 定义图框文本 Memo 第 4 页 4. 定义栅格 接下来为插入文本做准备，定义栅格目的是为了放置文本时能保证精确的位置。 定义列间距：420/10=42,定义行：297/6=49.5 栅格间距均除以2（位置文本放中间位置）； 则应该定义栅格A 为：21mm；栅格B 为；24.75 点击工具栏中的选项-设置。 图1 栅格设置 在设置界面中选择用户-图形的编辑-2D-下拉到标准栅格尺寸 填入上述栅格A，B 的大小（21、24.75） 5. 插入位置文本 插入列号： 选择栅格A， 点击工具栏中的插入-特殊文本-列文本-放置 Memo 第 5 页 图2 插入列文本 放置位置如下图： 图3 插入列效果图 插入行号： 如上述步骤，选择栅格 B， 点击工具栏中的插入-特殊文本-行文本-放置 效果图： Memo 第 6 页 图4 插入行效果图 由于栅格大小问题，导致放置的文本不在两框中间，则应把栅格数据还原，然后选择较小栅格，调整其位置于两框中间。 6. 图框的收尾 行、列文本均放置好后，再用直线画出一些轮廓，如图 7. 标题栏的绘制 Memo 第 7 页 标题栏的绘制主要为版块的绘制及特殊文本的放置，其中版块的绘制只需使用绘图栏进行编辑即可。 而特殊文本的放置可以根据需要选择性的进行放置，具体操作如下; 例：插入页码 工具栏-插入-特殊文本-页属性 在位置代号一栏中点击，找到页号一栏，点击确定-放置即可。
