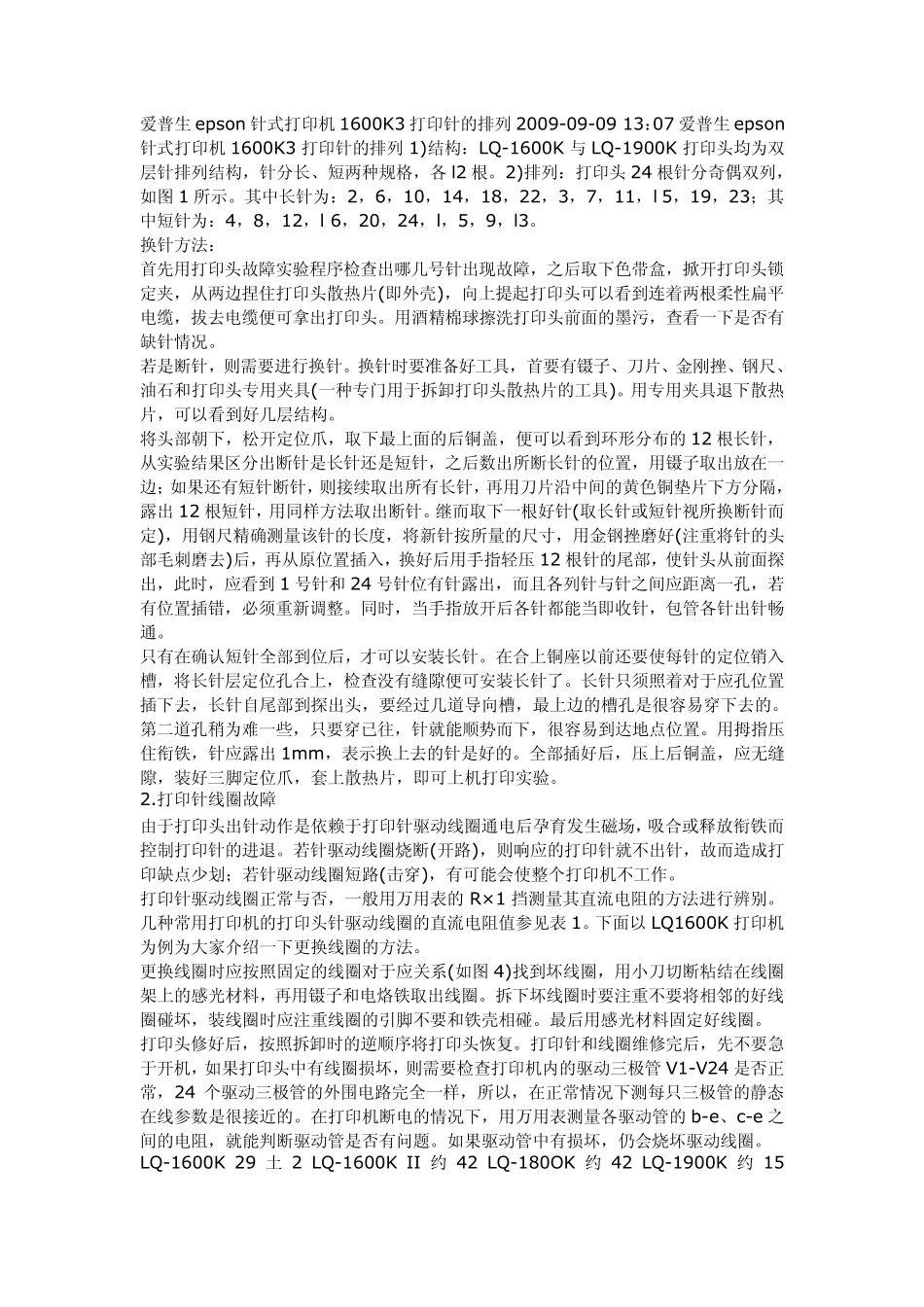

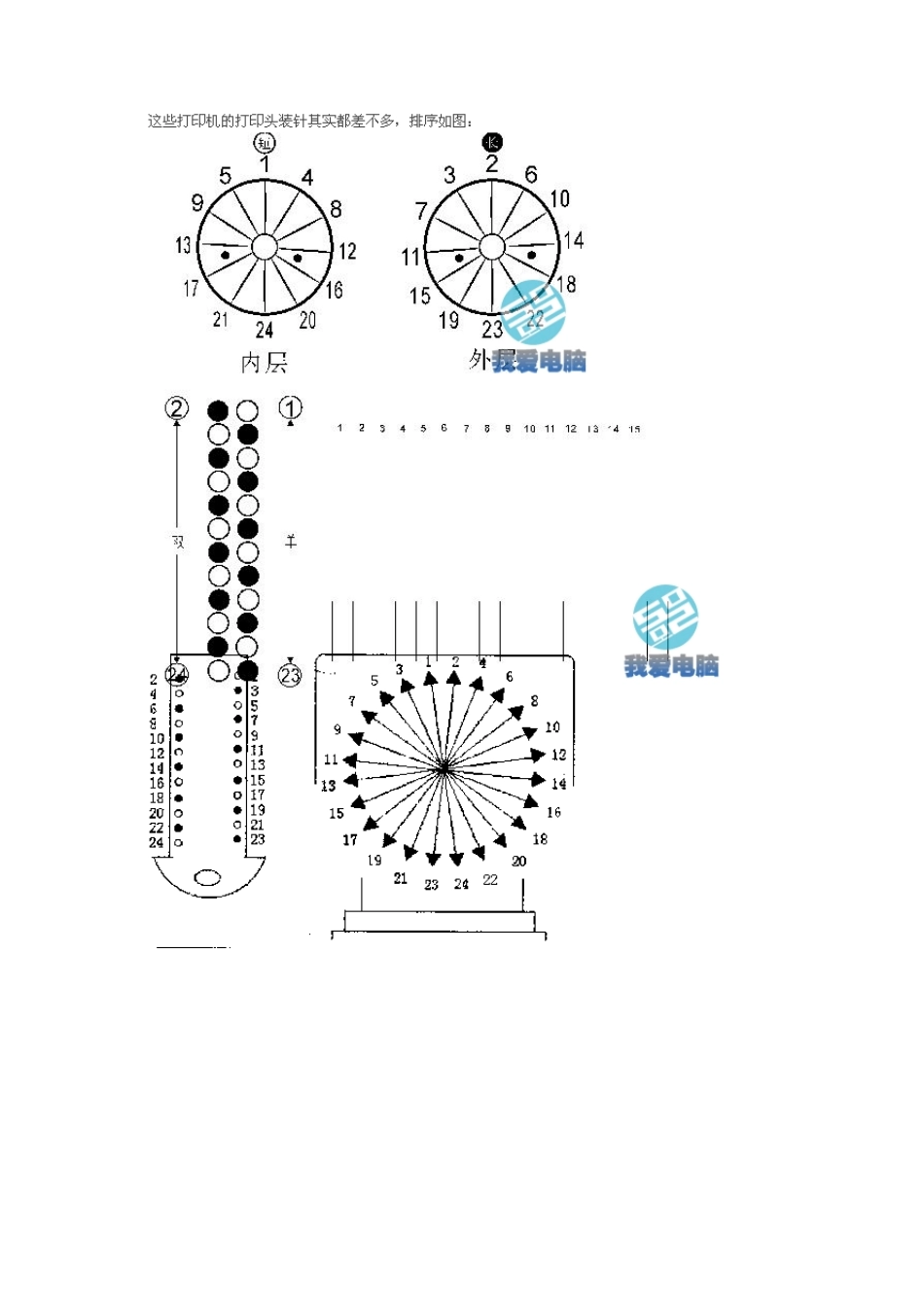

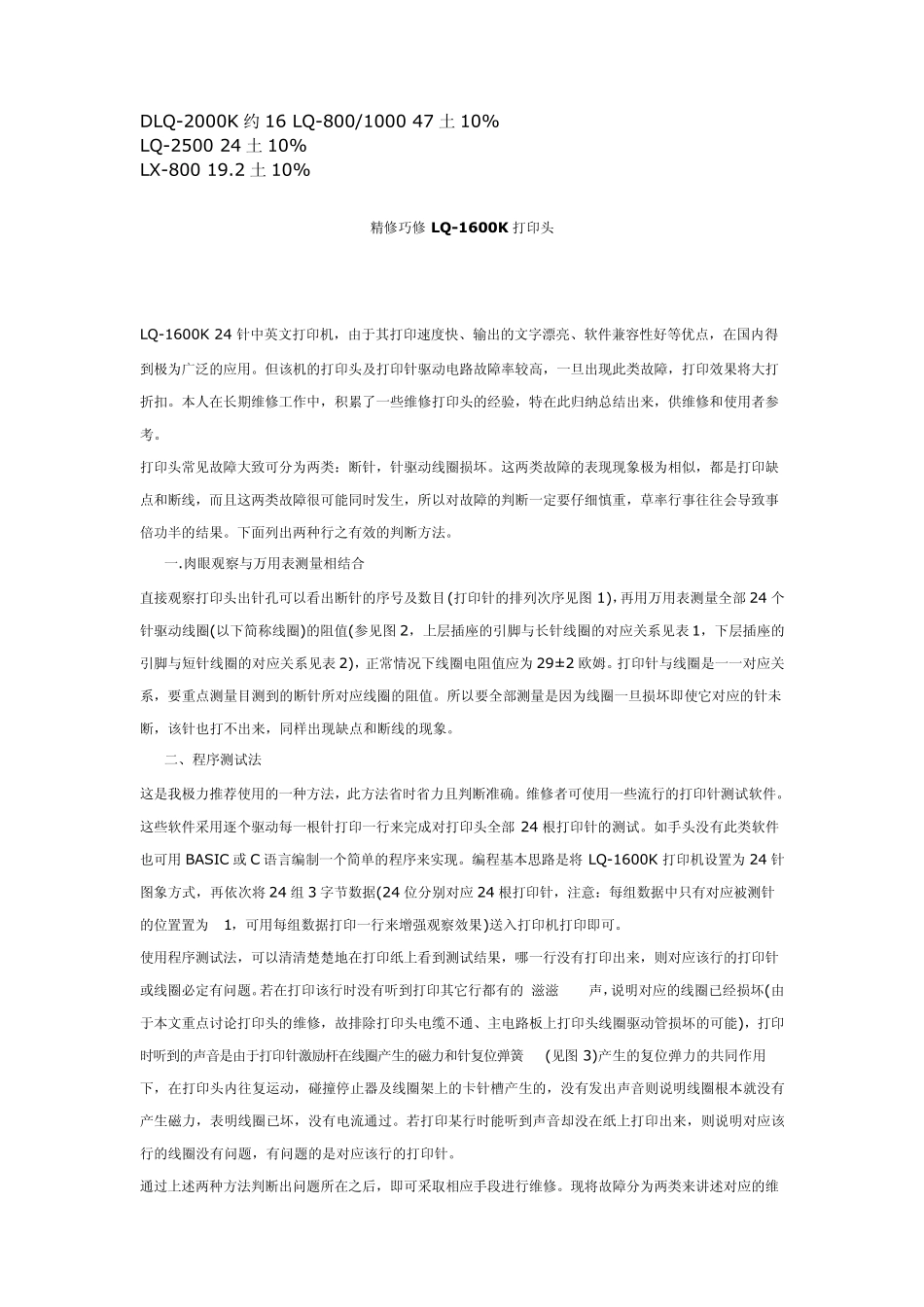

爱普生epson 针式打印机1600K3 打印针的排列2009-09-09 13：07 爱普生epson针式打印机1600K3 打印针的排列1)结构：LQ-1600K 与LQ-1900K 打印头均为双层针排列结构，针分长、短两种规格，各 l2 根。2)排列：打印头24 根针分奇偶双列，如图 1 所示。其中长针为：2，6，10，14，18，22，3，7，11，l 5，19，23；其中短针为：4，8，12，l 6，20，24，l，5，9，l3。 换针方法： 首先用打印头故障实验程序检查出哪几号针出现故障，之后取下色带盒，掀开打印头锁定夹，从两边捏住打印头散热片(即外壳)，向上提起打印头可以看到连着两根柔性扁平电缆，拔去电缆便可拿出打印头。用酒精棉球擦洗打印头前面的墨污，查看一下是否有缺针情况。 若是断针，则需要进行换针。换针时要准备好工具，首要有镊子、刀片、金刚挫、钢尺、油石和打印头专用夹具(一种专门用于拆卸打印头散热片的工具)。用专用夹具退下散热片，可以看到好几层结构。 将头部朝下，松开定位爪，取下最上面的后铜盖，便可以看到环形分布的12 根长针，从实验结果区分出断针是长针还是短针，之后数出所断长针的位置，用镊子取出放在一边；如果还有短针断针，则接续取出所有长针，再用刀片沿中间的黄色铜垫片下方分隔，露出 12 根短针，用同样方法取出断针。继而取下一根好针(取长针或短针视所换断针而定)，用钢尺精确测量该针的长度，将新针按所量的尺寸，用金钢挫磨好(注重将针的头部毛刺磨去)后，再从原位置插入，换好后用手指轻压 12 根针的尾部，使针头从前面探出，此时，应看到 1 号针和 24 号针位有针露出，而且各列针与针之间应距离一孔，若有位置插错，必须重新调整。同时，当手指放开后各针都能当即收针，包管各针出针畅通。 只有在确认短针全部到位后，才可以安装长针。在合上铜座以前还要使每针的定位销入槽，将长针层定位孔合上，检查没有缝隙便可安装长针了。长针只须照着对于应孔位置插下去，长针自尾部到探出头，要经过几道导向槽，最上边的槽孔是很容易穿下去的。第二道孔稍为难一些，只要穿已往，针就能顺势而下，很容易到达地点位置。用拇指压住衔铁，针应露出 1mm，表示换上去的针是好的。全部插好后，压上后铜盖，应无缝隙，装好三脚定位爪，套上散热片，即可上机打印实验。 2.打印针线圈故障 由于打印头出针动作是依赖于打印针驱动线圈通电后孕育发生磁场，吸合或释放衔铁而控制打印针的进退。若针驱动线圈烧断(开路)，则响应的打印针就不出...
