ESP8266新手入门调试指导(补全)

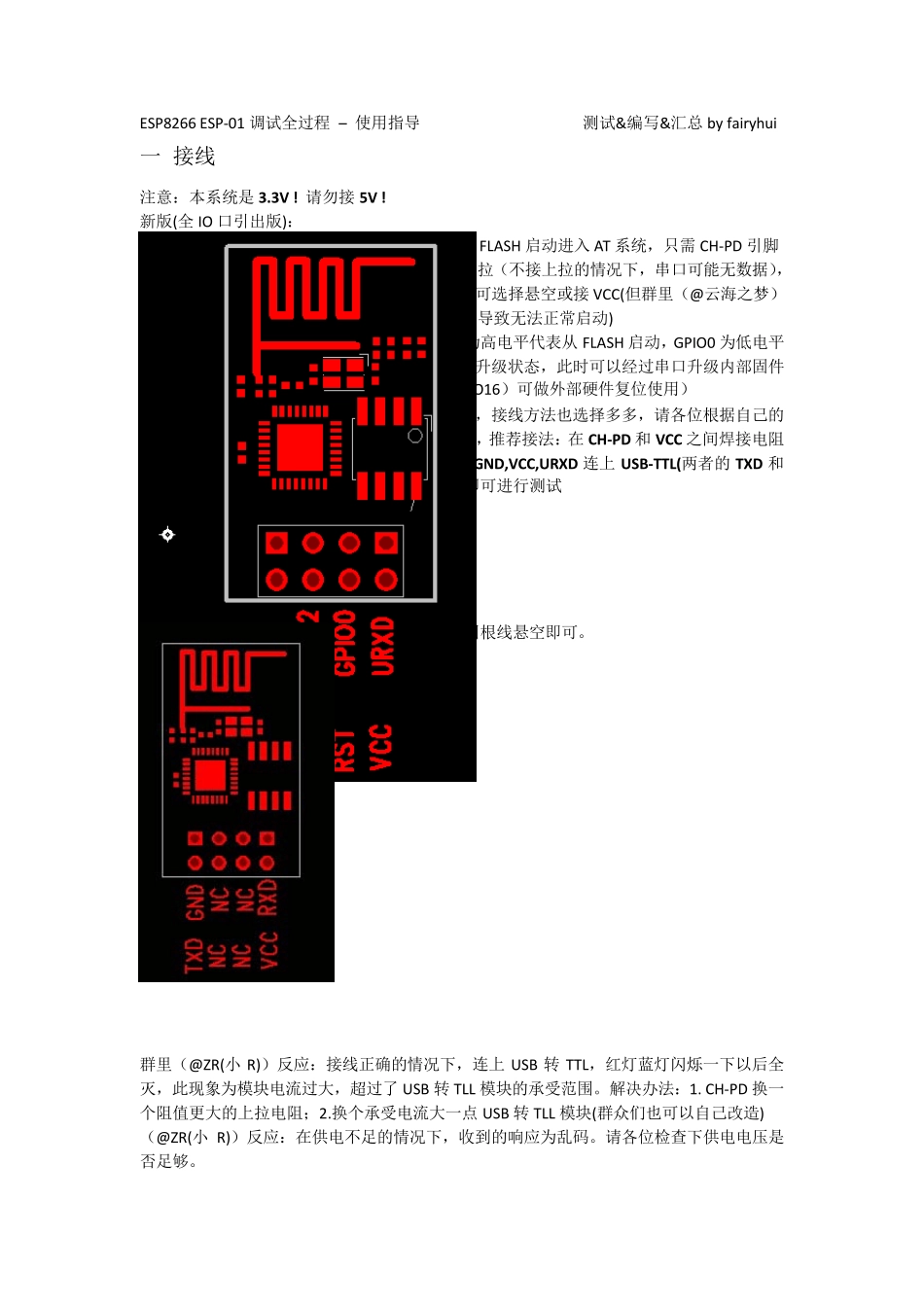

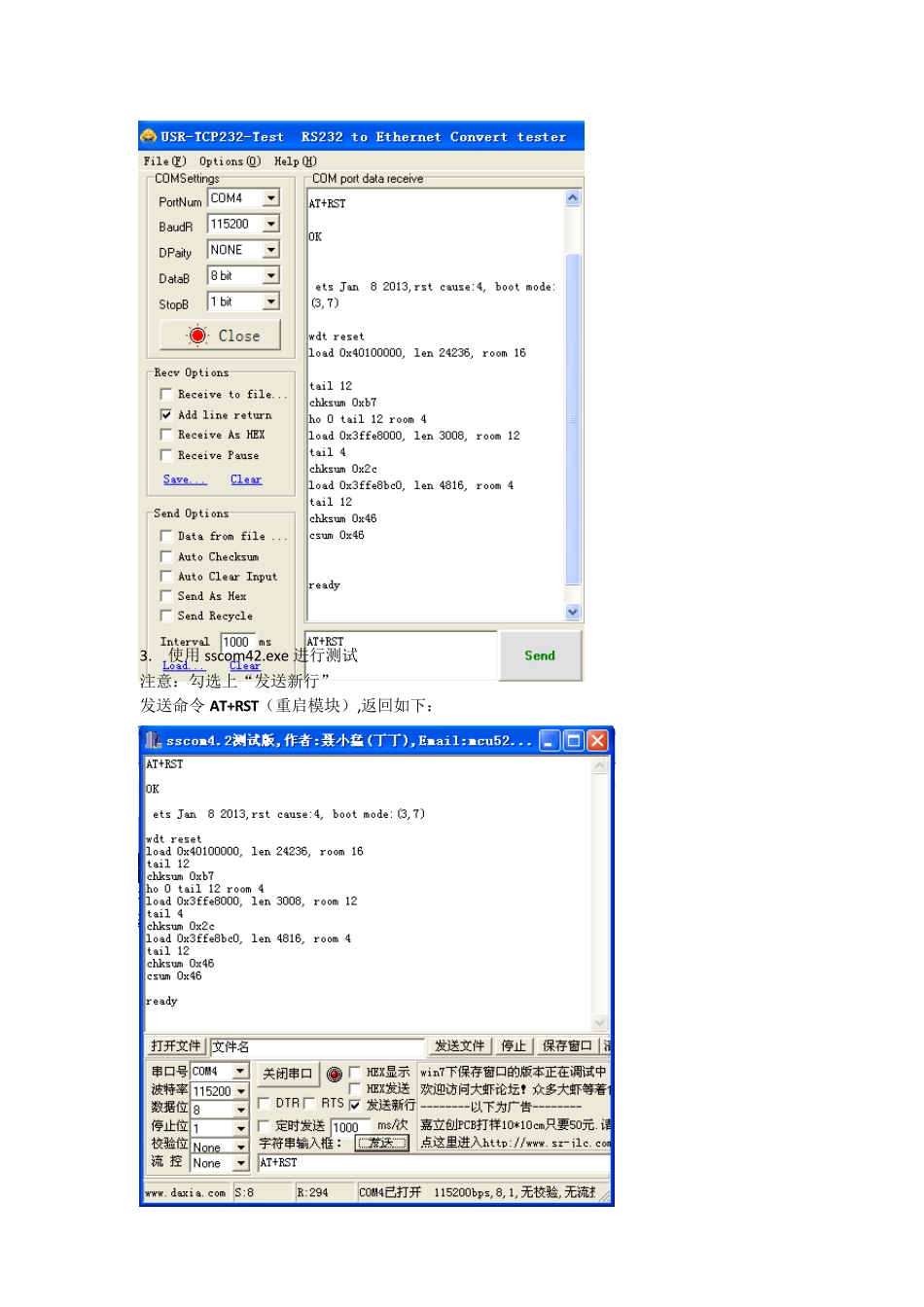

ESP8266 ESP-01 调试全过程 – 使用指导 测试&编写&汇总 by fairyhui 一 接线 注意：本系统是 3.3V ! 请勿接 5V ! 新版(全 IO 口引出版)： 此版本若想从 FLASH 启动进入 AT 系统，只需 CH-PD 引脚接 VCC 或接上拉（不接上拉的情况下，串口可能无数据），其余三个引脚可选择悬空或接 VCC(但群里（@云海之梦）反映接 VCC 后导致无法正常启动) （GPIO0 为高电平代表从 FLASH 启动，GPIO0 为低电平代表进入系统升级状态，此时可以经过串口升级内部固件 RST（GPIO16）可做外部硬件复位使用） 测试系统不同，接线方法也选择多多，请各位根据自己的情况进行选择，推荐接法：在 CH-PD 和 VCC 之间焊接电阻后，将 UTXD,GND,VCC,URXD 连上 USB-TTL(两者的 TXD 和RXD 交叉接)即可进行测试 旧版(AT 指令版)： 该版本中间四根线悬空即可。 群里（@ZR(小 R)）反应：接线正确的情况下，连上 USB 转 TTL，红灯蓝灯闪烁一下以后全灭，此现象为模块电流过大，超过了 USB 转 TLL 模块的承受范围。解决办法：1. CH-PD 换一个阻值更大的上拉电阻；2.换个承受电流大一点 USB 转 TLL 模块(群众们也可以自己改造) （@ZR(小 R)）反应：在供电不足的情况下，收到的响应为乱码。请各位检查下供电电压是否足够。 二 上电：正常工作验证 本模块可以工作在三种模式：1. STA 2 .AP 3 .AP+STA，出厂设置为第三种 上电后，蓝色灯微弱闪烁后熄灭，红灯长亮 1. 搜索无线网络，可见ESP_XXXXXX 已经处于列表中(后面的数字是MAC 地址后几位) 连接该网络以后，查看连接状态： 手机搜索该网络，也可连接上： 2. 使用USR-TCP232-Test.exe 进行测试： 软件配置如下图： 注意：(1)波特率一般在出厂情况下默认的是115200。如果 在115200 情况下收到的是乱码可以试试其他波特率（旧版本的默认波特率可能是其他数值）。 (2 )在输入命令后必须再按一下回车键，然后再按发送！ 3. 使用sscom42.exe 进行测试 注意：勾选上“发送新行” 发送命令 AT+RST（重启模块）,返回如下： 三 测试 测试前先阅读：(1)Espressif IoT AT 指令集_v0.1.5.pdf 描述了该模块支持的 AT 命令 http://w w w .electrodragon.com/w /Wi07c 该网页命令描述更清晰一些 (2) ESP8266 测试方法汇总.pdf 测试的具体流程 测试过程参照：ESP8266 作为 TCP 服务器端使用心得.pdf 出错的原因分析及处理 四...
