机械原理课程设计台式电风扇摇头装置设计VIP专享

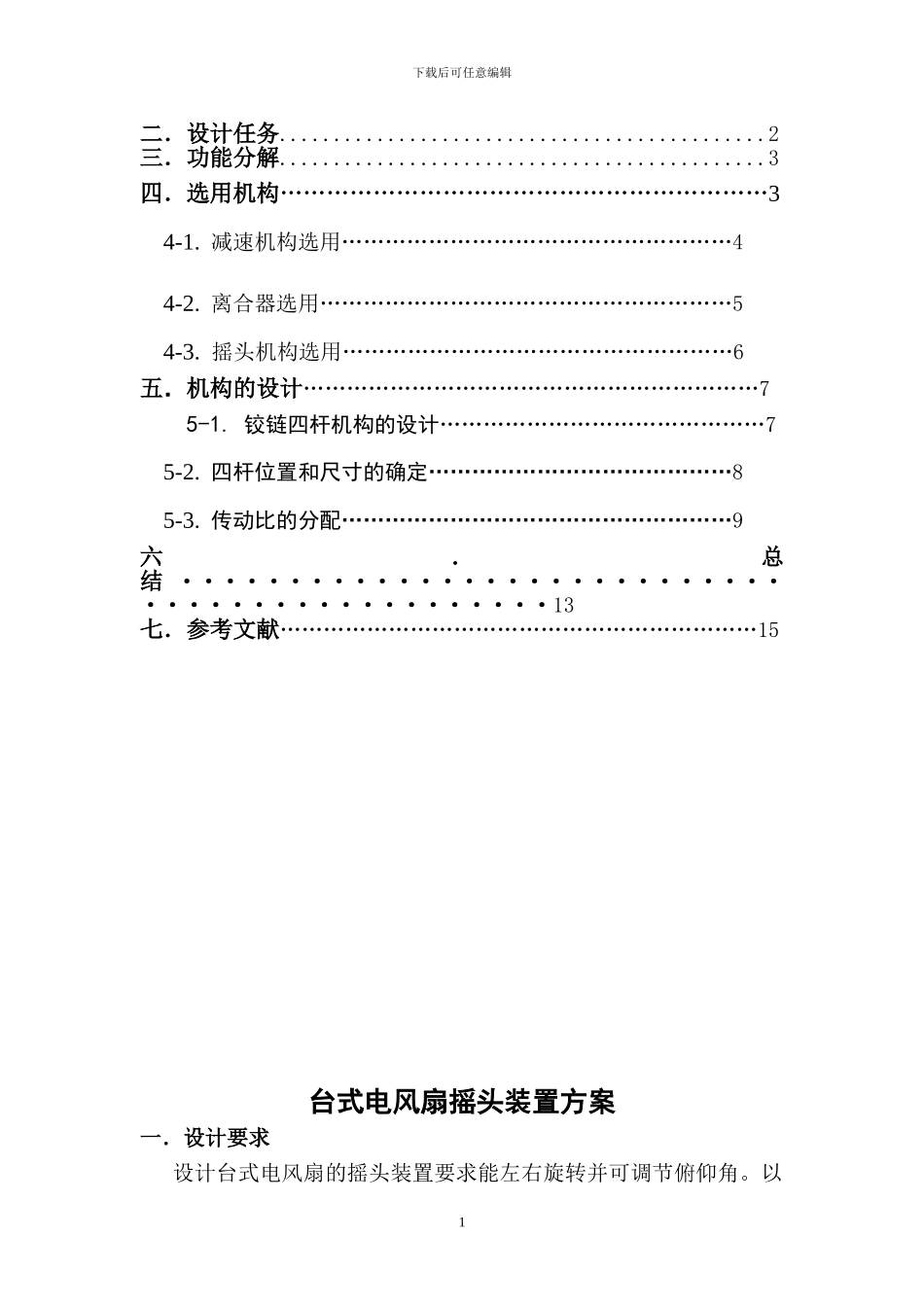

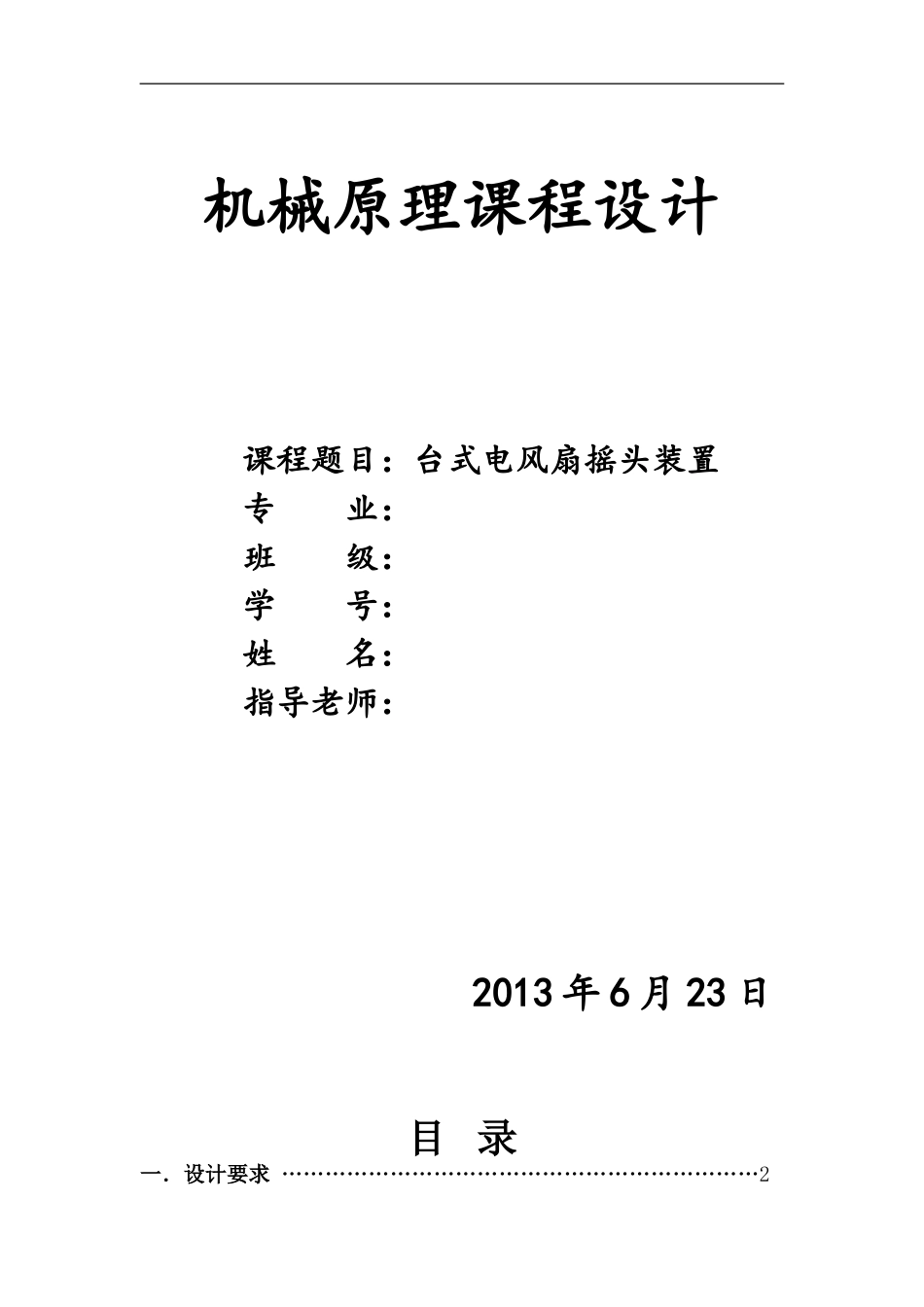

机械原理课程设计 课程题目：台式电风扇摇头装置 专 业： 班 级： 学 号： 姓 名： 指导老师： 2013 年 6 月 23 日 目 录一．设计要求 …………………………………………………………2下载后可任意编辑二．设计任务.............................................2三．功能分解.............................................3四．选用机构………………………………………………………3 4-1. 减速机构选用………………………………………………4 4-2. 离合器选用…………………………………………………5 4-3. 摇头机构选用………………………………………………6五．机构的设计………………………………………………………7 5-1. 铰链四杆机构的设计………………………………………7 5-2. 四杆位置和尺寸的确定……………………………………8 5-3. 传动比的分配………………………………………………9六．总结 ···············································13七．参考文献…………………………………………………………15台式电风扇摇头装置方案一．设计要求设计台式电风扇的摇头装置要求能左右旋转并可调节俯仰角。以1下载后可任意编辑实现一个动力下扇叶旋转和摇头动作的联合运动效果。台式电风扇的摇头机构，使电风扇作摇头动作（在一定的仰角下随摇杆摆动）。风扇的直径为 300mm，电扇电动机转速 n=1450r/min，电扇摇头周期 t=10s。电扇摆动角度 ψ、仰俯角度 φ 与急回系数 K 的设计要求及任务分配见表。方案号电扇摇摆转动电扇仰俯转动仰角 /(°)摆角ψ/（°）急回系数 KF1051.0525二. 设计任务⑴ 按给定的主要参数，拟定机械传动系统总体方案；⑵ 画出机构运动方案简图；⑶ 分配蜗轮蜗杆、齿轮传动比，确定他们的基本参数，设计计算几何尺寸；⑷ 确定电扇摇摆转动的平面连杆机构的运动学尺寸，它应满足摆角Ψ 及急回系数 K 条件下使最小传动角 最大。并对平面连杆机构进行运动分析，绘制运动线图，验算曲柄存在的条件；⑸ 编写设计计算说明书；（6）学生可进一步完成台式电风扇摇头机构的计算机动态演示或模型试验验证。三．功能分解 常见的摇头机构有杠杆式、滑板式和揿拔式等。可以将电风扇的摇头动作分解为风扇左右摆动和风扇上下俯仰运动。风扇要摇摆转动克采纳平面连杆机构实现。以双摇杆机构的连杆作为主动件（即风扇转子...
