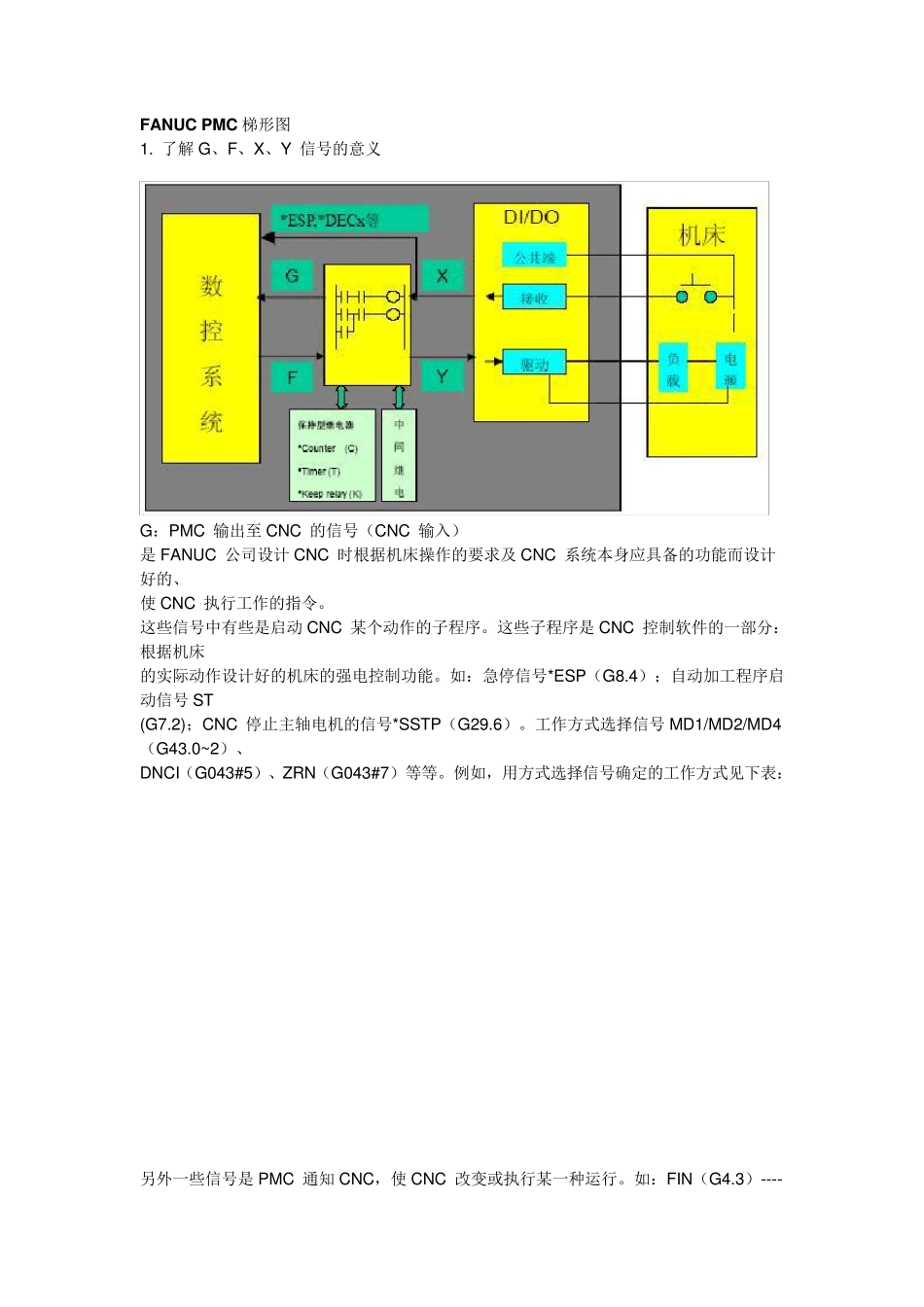

FANUC PMC 梯形图 1. 了解G、F、X、Y 信号的意义 G：PMC 输出至 CNC 的信号（CNC 输入） 是 FANUC 公司设计 CNC 时根据机床操作的要求及 CNC 系统本身应具备的功能而设计好的、 使 CNC 执行工作的指令。 这些信号中有些是启动 CNC 某个动作的子程序。这些子程序是 CNC 控制软件的一部分：根据机床 的实际动作设计好的机床的强电控制功能。如：急停信号*ESP（G8.4）；自动加工程序启动信号 ST (G7.2)；CNC 停止主轴电机的信号*SSTP（G29.6）。工作方式选择信号 MD1/MD2/MD4（G43.0~2）、 DNCI（G043#5）、ZRN（G043#7）等等。例如，用方式选择信号确定的工作方式见下表： 另外一些信号是 PMC 通知 CNC，使 CNC 改变或执行某一种运行。如：FIN（G4.3）---- 是PMC 通知CNC 辅助功能M 或换刀功能T 已经结束执行。CNC 接受到该信号后即可启动下个加工程序段 的执行。下表为 CNC 运行时常用的部分 G 信号。 F：CNC 输出至 PMC 的信号 其中的一些信号是反映 CNC 运行状态的标志，表明 CNC 正处于某一状态。如，AL（F1.0）： 表示 CNC 处于报警状态。MV（F102）：进给轴移动中。 另一些信号是CNC 响应 X（经过 G 信号）后，执行某一运行的结果，用以通知PMC。PMC 收到 这些F 信号，视其具体情况，再做适当处理。 还有一些信号是加工程序指令的译码输出。如：M 代码（F10~F13）；T 代码（F26~F29）。CNC 将 这些信号输出给PMC 进行处理。下表列出了部分常用的F 信号。 X：由机床输入至PMC 的信号 是操作员由机床操作面板上输入的按钮、按键、开关信号。可以理解为是由操作者发出的使 CNC（机床）执行某一工作的命令，是上述 G 信号的指令。在梯形图中 X 总是G 的控制源。X 信 号的地址由机床厂的电气设计人员随意定义，但是有些X 信号的地址已经由CNC 固定，见下表。 这些信号都是需要 CNC 紧急处理并执行的事件或动作。 Y：由PMC 输出至机床的使机床强电动作的信号 如：主轴的正、反向；润滑、冷却的开/关都是用 Y 信号实现控制。PMC 梯形图程序根据CNC 的输出处理后输出这些信号使机床动作。Y 信号的地址由机床厂的电气设计人员自由规定。一般， 当机床出现故障后，应首先检查与该故障有关系的Y 信号的状态。 手动操作是操作者经机床操作板上的按钮、按键、开关等元/器件命令 CNC，使其执行相应的工作， 如上所述，是经 X 信号指令的。而自动...
