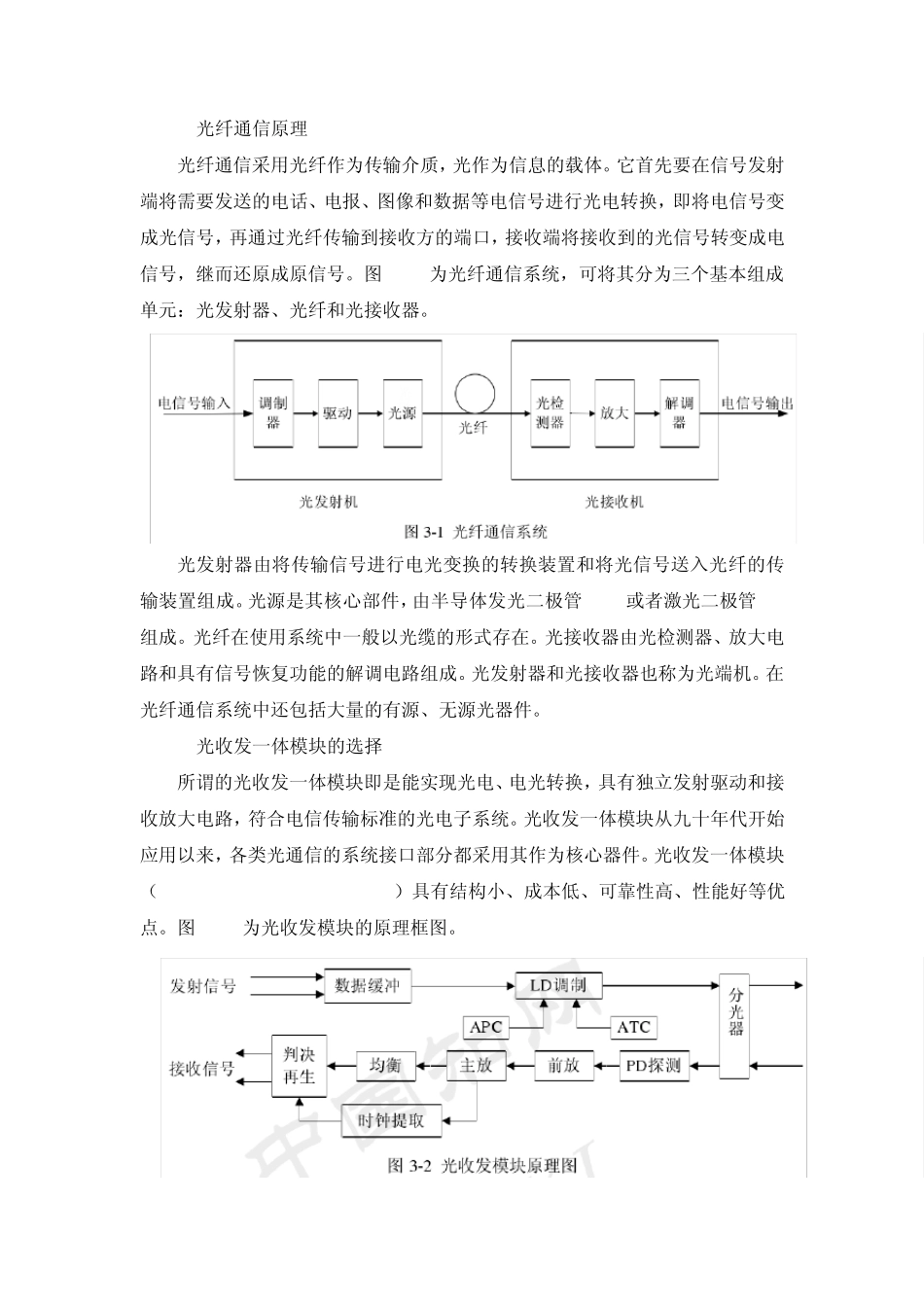

光纤通道（FC）协议分析 光纤通道协议（简称 FC 协议）是美国国际信息技术标准委员会（INCITS）于 1998 年开始制定一种高速串行通信协议。该协议将快速可靠的通道技术和灵活的、可扩展的网络技术有机融合在一起。FC 协议发展至今，已经能够支持很多上层协议和指令集，例如：MIL-STD-1553B、IP、ATM 等协议以及 HIPPI、IPI、SCSI等指令集。支持光纤和铜缆等多种物理介质。FC 协议能够很好地实现全双工、半双工和单工的通信模式。FC 协议的基本特点是：灵活的拓扑结构、高带宽、高可靠性、低迟延、开放性。 光纤通道分层结构 类似于 OSI 的七层模型结构和 TCP/IP 的四层模型结构，FC协议具有五层模型结构。FC-0：接口与媒体层，用来定义物理链路及特性；FC-1：传输协议层，定义了编码/解码方案、字节同步和有序集；FC-2：链路控制层，定义了传送成块数据的规则和机制；FC-3：通用服务层；FC-4：协议映射层，定义高层协议映射到低层协议的方法。 FC-0 接口与媒体层研究 FC-0 接口与媒体层即为光纤通道协议的物理层。该部分主要涉及的是传输介质以及使用的收发器等，即从物理组成方面来定义光纤通道协议的要素。 1.光纤通信原理 光纤通信采用光纤作为传输介质，光作为信息的载体。它首先要在信号发射端将需要发送的电话、电报、图像和数据等电信号进行光电转换，即将电信号变成光信号，再通过光纤传输到接收方的端口，接收端将接收到的光信号转变成电信号，继而还原成原信号。图 3-1 为光纤通信系统，可将其分为三个基本组成单元：光发射器、光纤和光接收器。 光发射器由将传输信号进行电光变换的转换装置和将光信号送入光纤的传输装置组成。光源是其核心部件，由半导体发光二极管 LED 或者激光二极管 LD 组成。光纤在使用系统中一般以光缆的形式存在。光接收器由光检测器、放大电路和具有信号恢复功能的解调电路组成。光发射器和光接收器也称为光端机。在光纤通信系统中还包括大量的有源、无源光器件。 2.光收发一体模块的选择 所谓的光收发一体模块即是能实现光电、电光转换，具有独立发射驱动和接收放大电路，符合电信传输标准的光电子系统。光收发一体模块从九十年代开始应用以来，各类光通信的系统接口部分都采用其作为核心器件。光收发一体模块（Optical Transceiver Module）具有结构小、成本低、可靠性高、性能好等优点。图 3-2 为光收发模块的原理框图。 光发射部分使用偏置控制电路给激光源提供...
