Fluent表面化学反应模拟

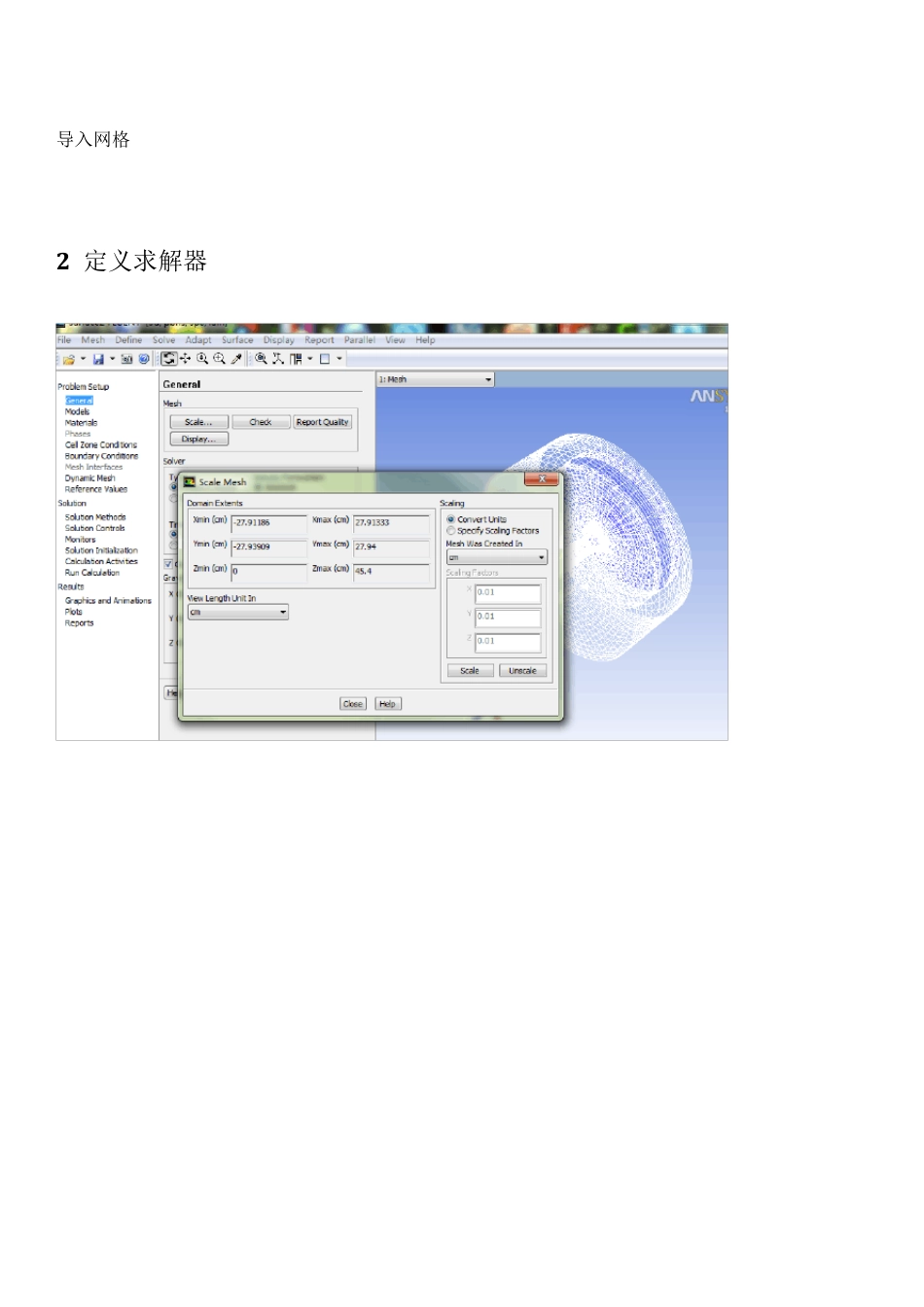

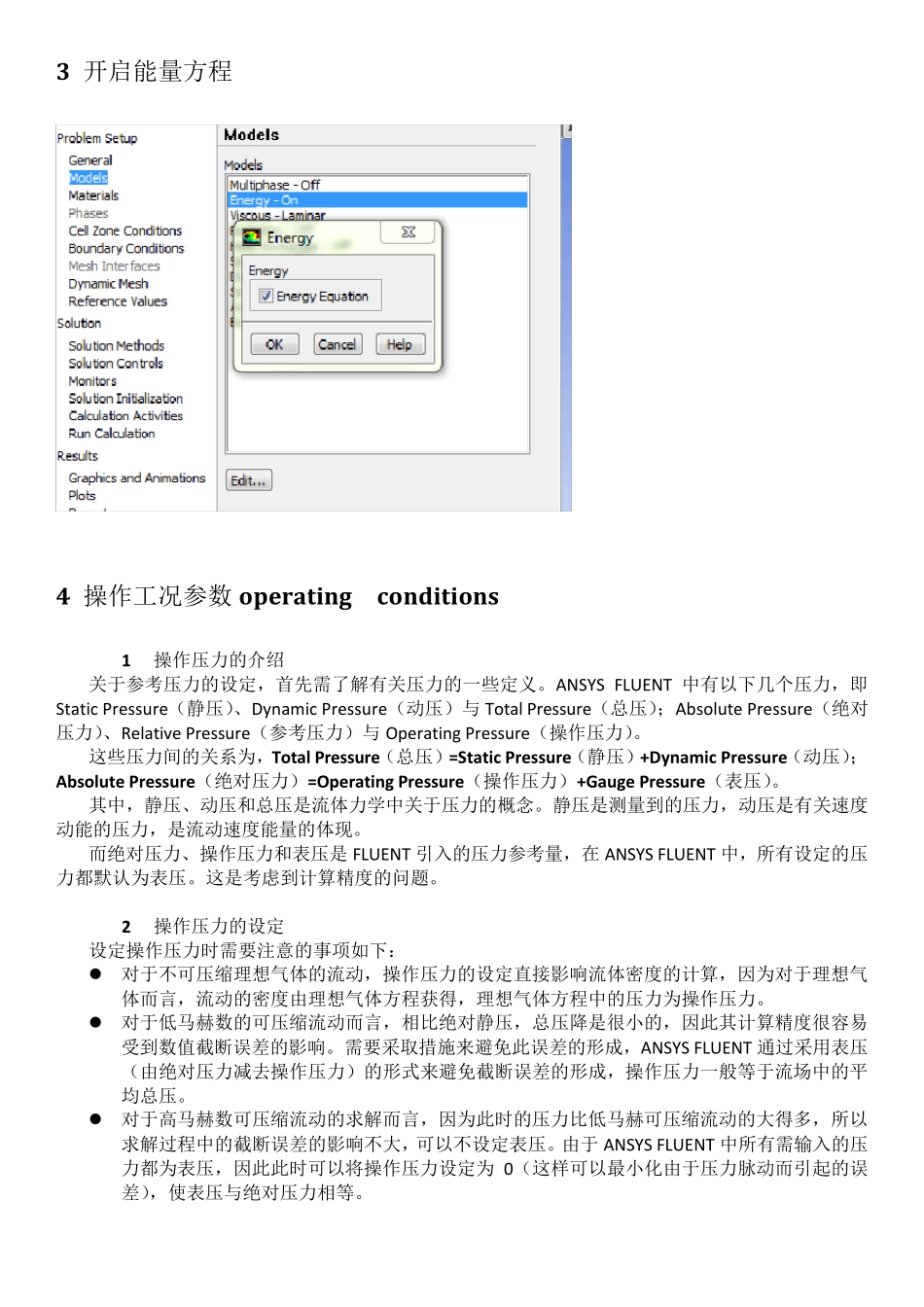

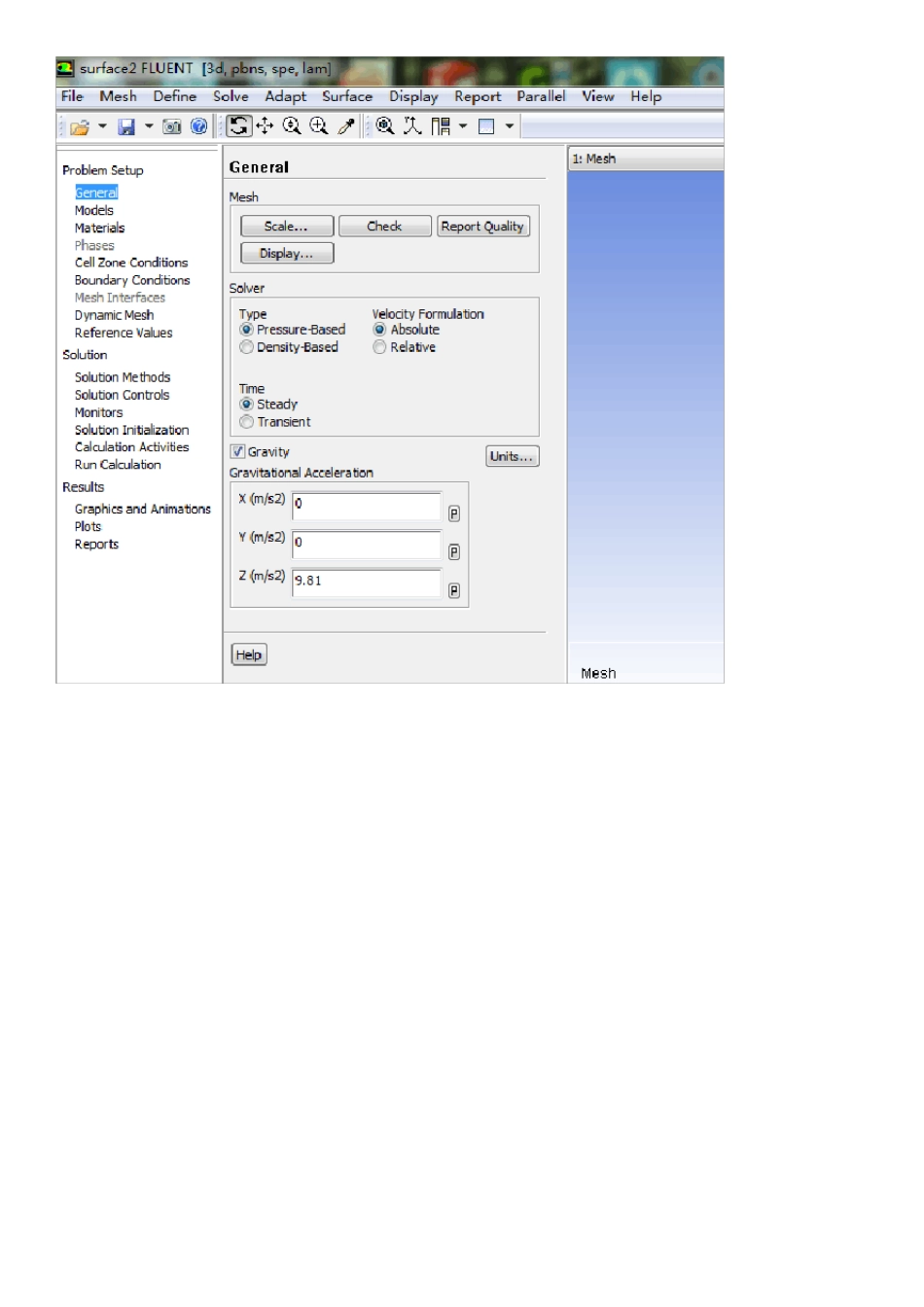

导入网格 2 定义求解器 3 开启能量方程 4 操作工况参数operating conditions 1 操作压力的介绍 关于参考压力的设定，首先需了解有关压力的一些定义。ANSYS FLUENT 中有以下几个压力，即Static Pressure（静压）、Dynamic Pressure（动压）与 Total Pressure（总压）；Absolute Pressure（绝对压力）、Relative Pressure（参考压力）与 Operating Pressure（操作压力）。 这些压力间的关系为，Total Pressure（总压）=Static Pressure（静压）+Dynamic Pressure（动压）；Absolute Pressure（绝对压力）=Operating Pressure（操作压力）+Gauge Pressure（表压）。 其中，静压、动压和总压是流体力学中关于压力的概念。静压是测量到的压力，动压是有关速度动能的压力，是流动速度能量的体现。 而绝对压力、操作压力和表压是 FLUENT 引入的压力参考量，在 ANSYS FLUENT 中，所有设定的压力都默认为表压。这是考虑到计算精度的问题。 2 操作压力的设定 设定操作压力时需要注意的事项如下：  对于不可压缩理想气体的流动，操作压力的设定直接影响流体密度的计算，因为对于理想气体而言，流动的密度由理想气体方程获得，理想气体方程中的压力为操作压力。  对于低马赫数的可压缩流动而言，相比绝对静压，总压降是很小的，因此其计算精度很容易受到数值截断误差的影响。需要采取措施来避免此误差的形成，ANSYS FLUENT 通过采用表压（由绝对压力减去操作压力）的形式来避免截断误差的形成，操作压力一般等于流场中的平均总压。  对于高马赫数可压缩流动的求解而言，因为此时的压力比低马赫可压缩流动的大得多，所以求解过程中的截断误差的影响不大，可以不设定表压。由于ANSYS FLUENT 中所有需输入的压力都为表压，因此此时可以将操作压力设定为 0（这样可以最小化由于压力脉动而引起的误差），使表压与绝对压力相等。  如果密度设定为常数或者其值由通过温度变化的函数获得，操作压力并没有在计算密度的过程中被使用。  默认的操作压力为101325Pa。 操作压力的设定主要基于两点考虑，一是流动马赫数的大小，二是密度计算方法。 表格 1 操作压力的推荐设置 密度关系式 马赫数 操作压力 理想气体定律 大于 0.1 0 或约等于流场的平均压力 理想气体定律 小于 0.1 约等于流场的平均压力 关于温度的函数 不可压缩 不使用 常数 不可压缩 不使用 不可压缩的理想气体 不可...
