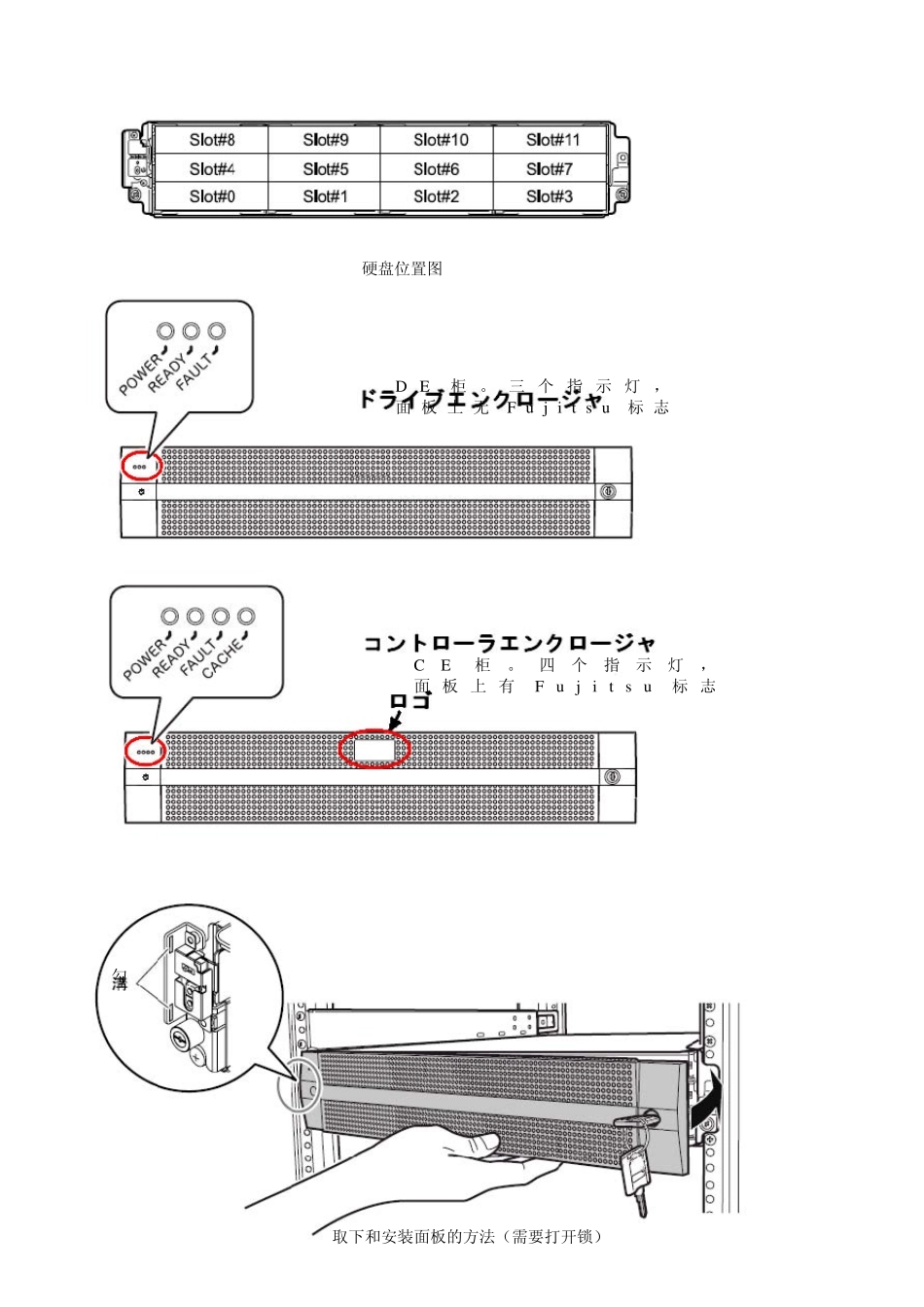

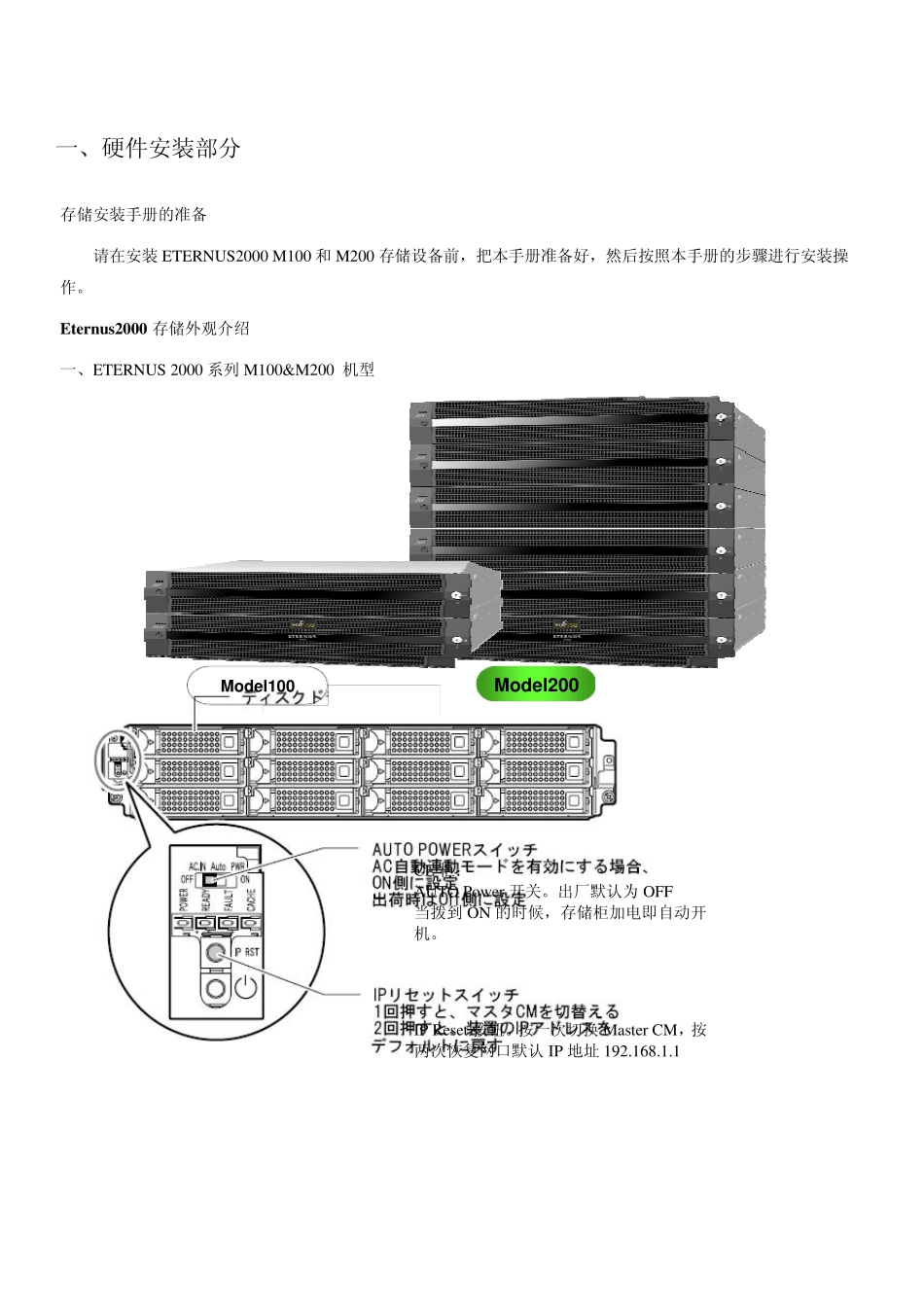

ETERNUS2000 磁阵安装配置 工程指导手册 ETERNUS2000 M100 M200 一、硬件安装部分 存储安装手册的准备 请在安装 ETERNUS2000 M100 和 M200 存储设备前，把本手册准备好，然后按照本手册的步骤进行安装操作。 Eternu s2000 存储外观介绍 一、ETERNUS 2000 系列 M100&M200 机型 Mo del200Mo del100 CE 柜： AUTO Pow er 开关。出厂默认为 OFF 当拨到 ON 的时候，存储柜加电即自动开机。 IP Reset 按钮。按一次切换 Master CM，按两次恢复网口默认 IP 地址 192.168.1.1 硬盘位置图 D E柜。 三 个 指 示 灯 ， 面 板 上 无F uj i t s u标 志 CE柜。四个指示灯， 面 板 上 有F uj i t s u标 志 勾 取下和安装面板的方法（需要打开锁） 安装前需要确认的事项： 电源容量和设备电源插头数量都需要提前计算，然后和客户沟通后准备好。 表．ETERNUS2000 Module100 基本 482×660×88mm(2U) 尺寸(WxDxH) 最大 4U/5U(含ACS1U) 最大重量 70kg 最大功率 AC200～240V 770W 最大发热量 AC200～240V 2, 771kJ/h 电压 AC200～240V 相 单相 输入电源 周波数 50Hz or 60Hz 周围环境 加电时温度(℃)：5～35 未加电时温度(℃)：0～50 湿度(%RH)：20～80 表．ETERNUS2000 Module 200 尺寸(WxDxH) 基本 482×660×88mm(2U) 最大 12U/16U(含 ACS4U) 最大重量 210kg 最大功率 AC200～240V 2, 270W 最大发热量 AC200～240V 8, 170kJ/h 电压 AC200～240V 相 单相 输入电源 周波数 50Hz or 60Hz 周围环境 加电时温度(℃)：5～35 未加电时温度(℃)：0～50 湿度(%RH)：20～80 工具的准备 请在设备安装前，准备好以下工具。 FST (CE Terminal) 请准备好控制终端或笔记本 FST 以便访问存储设备。 交叉线 需要准备交叉线一条用于 FST 对存储设备的访问配置。 设备上机架工具 由于存储设备都需要安装在机架上，请准备好螺丝刀等上机架常用工具。 设备开箱和外观检查 在设备拆开包装后，进行以下的外观检查： 1. 去除设备上的塑料外罩，检查下列各项： （1） 表面是否损坏或比较脏； （2） 设备上的螺丝是否松动； （3） 在设备接头上是否有损坏； （4） 设备接头上是否松动； （5） 设备上的开关是否正常。 2. 检查设备包装中是否有钥匙，请妥善保存。 如果发现外观损坏，请联系工程负责人员 检查设备部...
