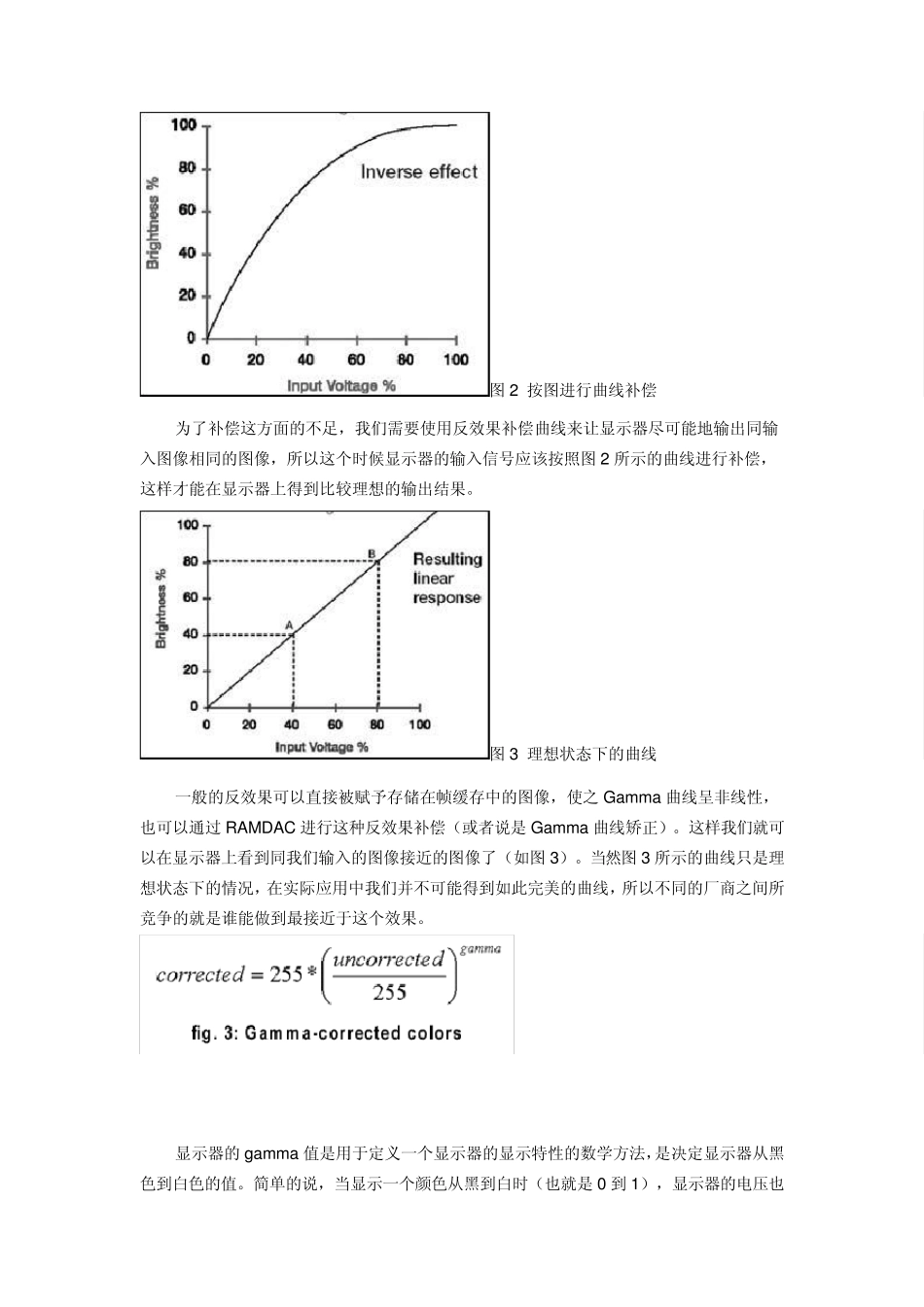

gam m a 校正 分类： 图像处理 2010-09-23 20:55 3482 人阅读 评论(2) 收藏 举报 windows 扩展存储解密加密图形 Gam m a 校正 问题：什么是Gam m a 曲线矫正？Gam m a 曲线矫正是什么意思？ Gamma 曲线是一种特殊的色调曲线，当Gamma 值等于1 的时候，曲线为与坐标轴成45°的直线，这个时候表示输入和输出密度相同。高于1 的Gamma 值将会造成输出亮化，低于1 的Gamma 值将会造成输出暗化。总之，我们的要求是输入和输出比率尽可能地接近于1。在显示器、扫描仪、打印机等输入、输出设备中这是一个相当常见并且比较重要的概念。在计算机系统中，由于显卡或者显示器的原因会出现实际输出的图像在亮度上有偏差，而 Gamma 曲线矫正就是通过一定的方法来矫正图像的这种偏差的方法。一般情况下，当用于Gamma 矫正的值大于1 时，图像的高光部分被压缩而暗调部分被扩展，当Gamma矫正的值小于1 时，图像的高光部分被扩展而暗调部分被压缩，Gamma 矫正一般用于平滑的扩展暗调的细节。 图1 CRT 显示器的亮度响应曲线图 图1 显示的是一般 CRT 显示器的亮度响应曲线，可以看到其输入电压提高一倍，亮度输出并不是提高一倍，而是接近于两倍，显然这样输出的图像同原来的图像相比就发生了输出亮化的现象，也就是说未经过 Gamma 矫正的CRT 显示器其 Gamma 值是小于1 的。 没有经过 Gamma 矫正的设备会影响最终输出图像的颜色亮度，比如一种颜色由红色和绿色组成，红色的亮度为50%，绿色的亮度为25%，如果一个未经过 Gamma 矫正的CRT显示器的Gamma 值是2.5，那么输出结果的亮度将分别为18%和3%，其亮度大大的降低了。 图2 按图进行曲线补偿 为了补偿这方面的不足，我们需要使用反效果补偿曲线来让显示器尽可能地输出同输入图像相同的图像，所以这个时候显示器的输入信号应该按照图2 所示的曲线进行补偿，这样才能在显示器上得到比较理想的输出结果。 图3 理想状态下的曲线 一般的反效果可以直接被赋予存储在帧缓存中的图像，使之 Gam m a 曲线呈非线性，也可以通过 RAMDAC 进行这种反效果补偿（或者说是 Gam m a 曲线矫正）。这样我们就可以在显示器上看到同我们输入的图像接近的图像了（如图3）。当然图3 所示的曲线只是理想状态下的情况，在实际应用中我们并不可能得到如此完美的曲线，所以不同的厂商之间所竞争的就是谁能做到最接近于这个效果。 显示器的gam m a 值是用于定义一...
