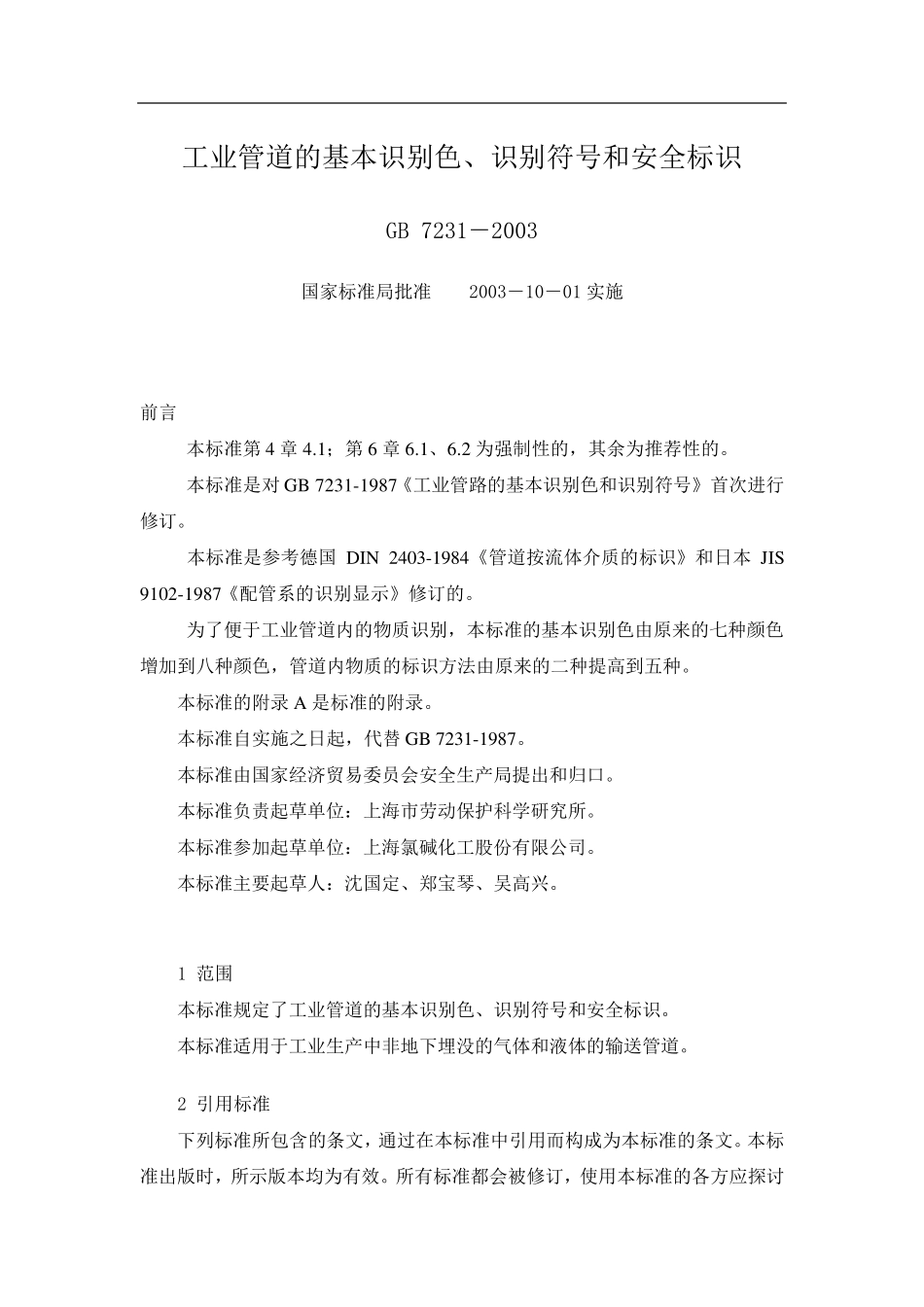

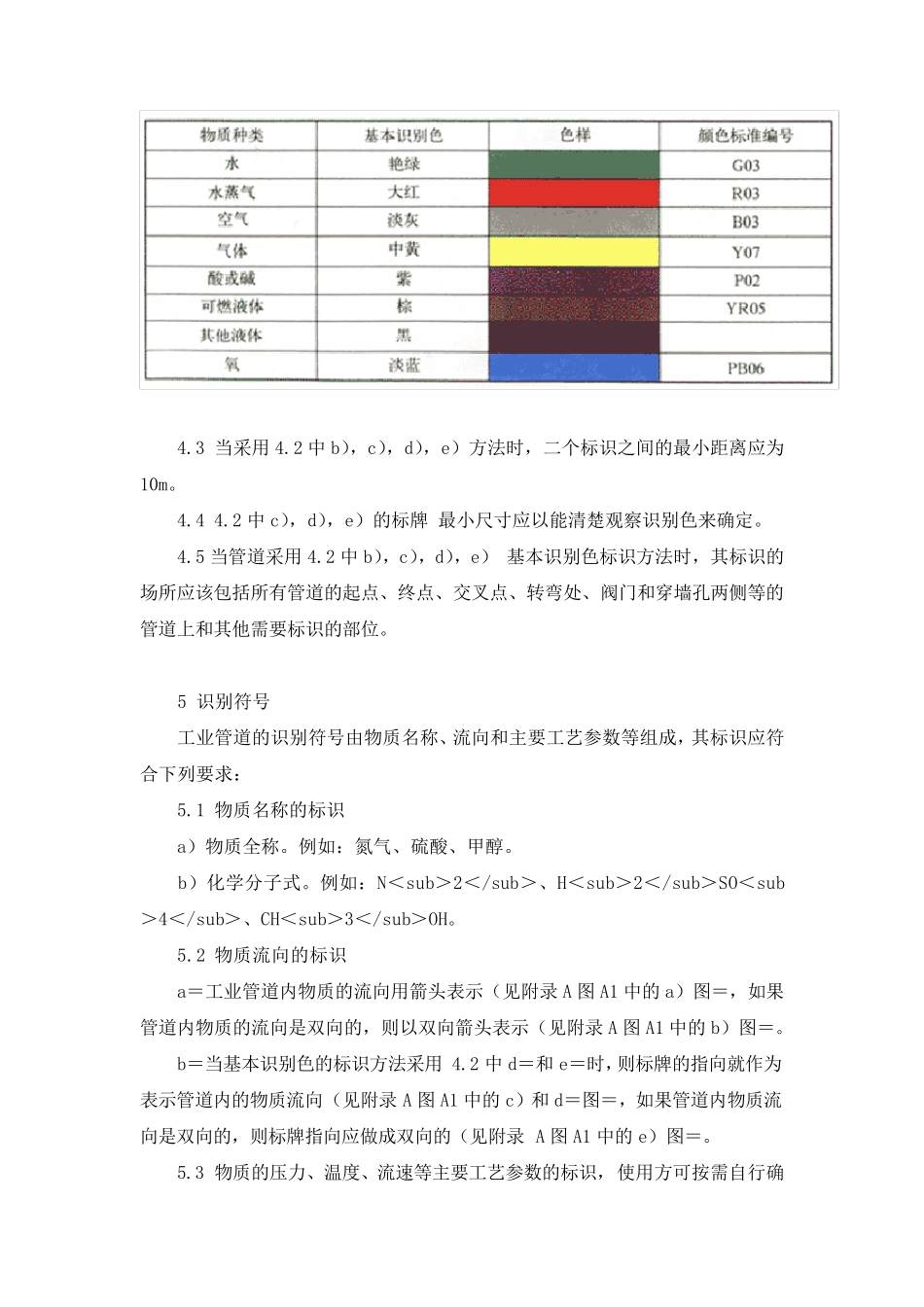

工业管道的基本识别色、识别符号和安全标识 GB 7231-2003 国家标准局批准 2003-10-01 实施 前言 本标准第 4 章 4.1;第 6 章 6.1、6.2 为强制性的,其余为推荐性的。 本标准是对 GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。 本标准是参考德国 DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。 为了便于工业管道内的物质识别,本标准的基本识别色由原来的七种颜色增加到八种颜色,管道内物质的标识方法由原来的二种提高到五种。 本标准的附录 A 是标准的附录。 本标准自实施之日起,代替 GB 7231-1987。 本标准由国家经济贸易委员会安全生产局提出和归口。 本标准负责起草单位:上海市劳动保护科学研究所。 本标准参加起草单位:上海氯碱化工股份有限公司。 本标准主要起草人:沈国定、郑宝琴、吴高兴。 1 范围 本标准规定了工业管道的基本识别色、识别符号和安全标识。 本标准适用于工业生产中非地下埋没的气体和液体的输送管道。 2 引用标准 下列标准所包含的条 文 ,通 过 在 本标准中引用而 构 成 为本标准的条 文 。本标准出版 时 ,所示版 本均 为有效 。所有标准都 会被 修订,使 用本标准的各 方应 探 讨 使用下列标准最新版本的可能性。 GB 2893-1982 安全色 GB 13495-1992 消防安全标志 GB 13690-1992 常用危险化学品的分类及标志 3 定义 本标准采用下列定义 3.1 识别色 identification colors 用以识别工业管道内物质种类的颜色。 3.2 识别符号 code indications 用以识别工业管道内的物质名称和状态的记号。 3.3 危险标识 danger label 表示工业管道内的物质为危险化学品。 3.4 消防标识 fire label 表示工业管道内的物质专用于灭火。 4 基本识别色 4.1 根据管道内物质的一般性能,分为八类,并相应规定了八种基本识别色和相应的颜色标准编号及色样(见表 1)。 4.2 基本识别色标识方法 工业管道的基本识别色标识方法,使用方应从以下五种方法中选择。应用举例见附录 A(标准的附录)。 a)管道全长上标识; b)在管道上以宽为 150mm 的色环标识; c)在管道上以长方形的识别色标牌标识; d)在管道上以带箭头的长方形识别色标牌标识; e)在管道上以系挂的识别色标牌标识。 表 1 八种基本识别色和色样及颜色标准编号 4.3 当采用4.2 中b),c),d),e...
