GGD型交流低压配电柜

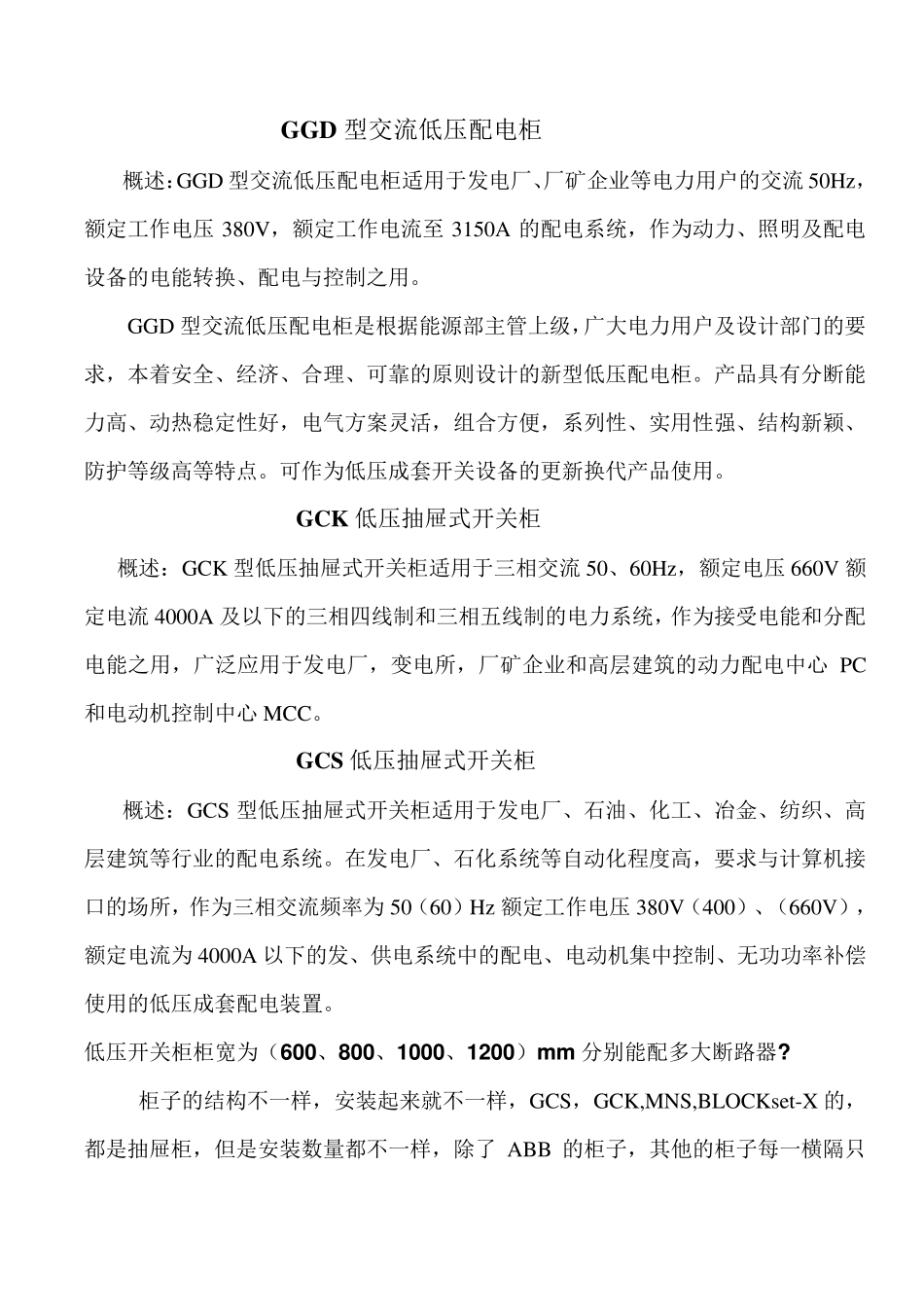

GGD型交流低压配电柜_第1页
1/33

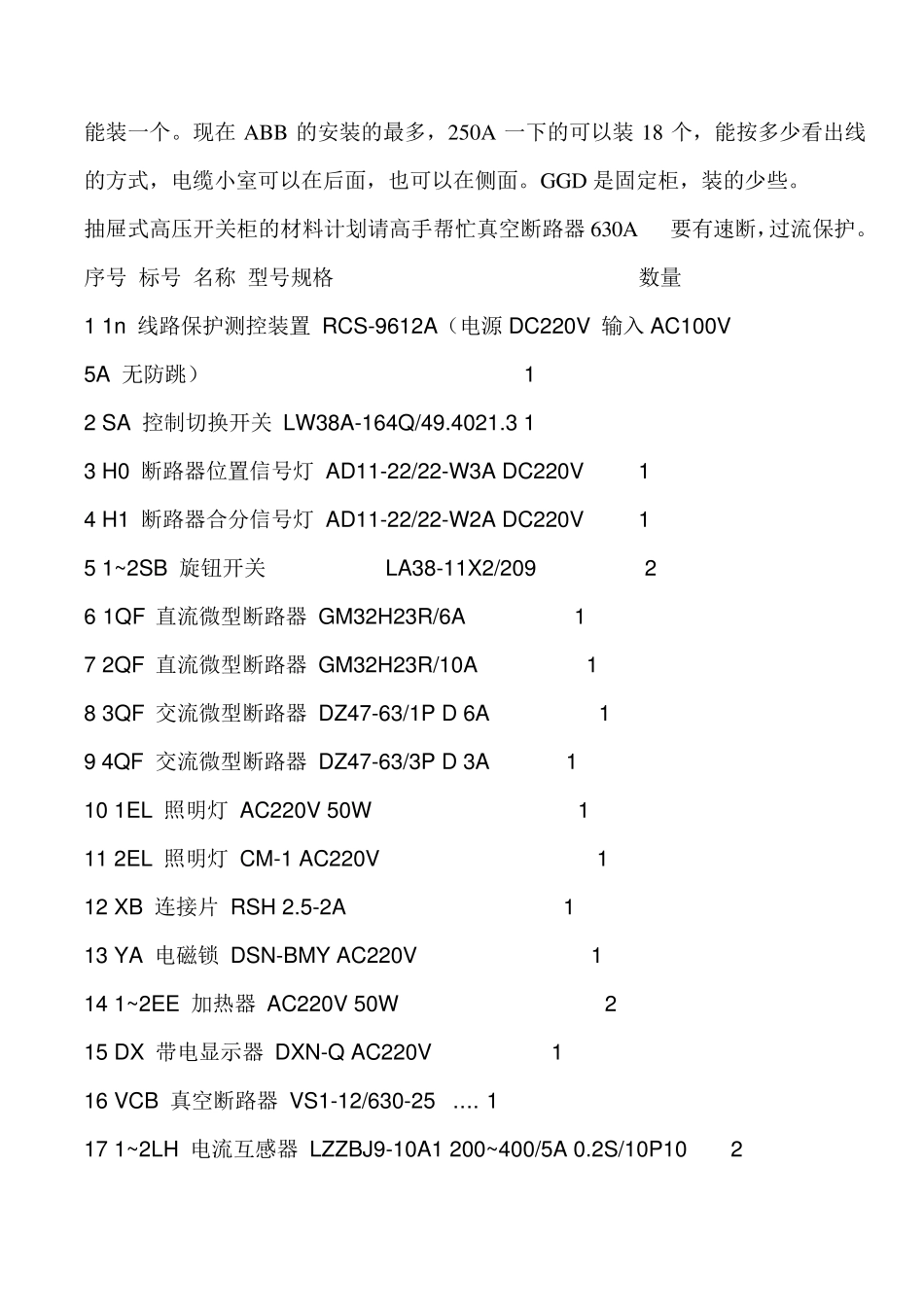

GGD型交流低压配电柜_第2页
2/33

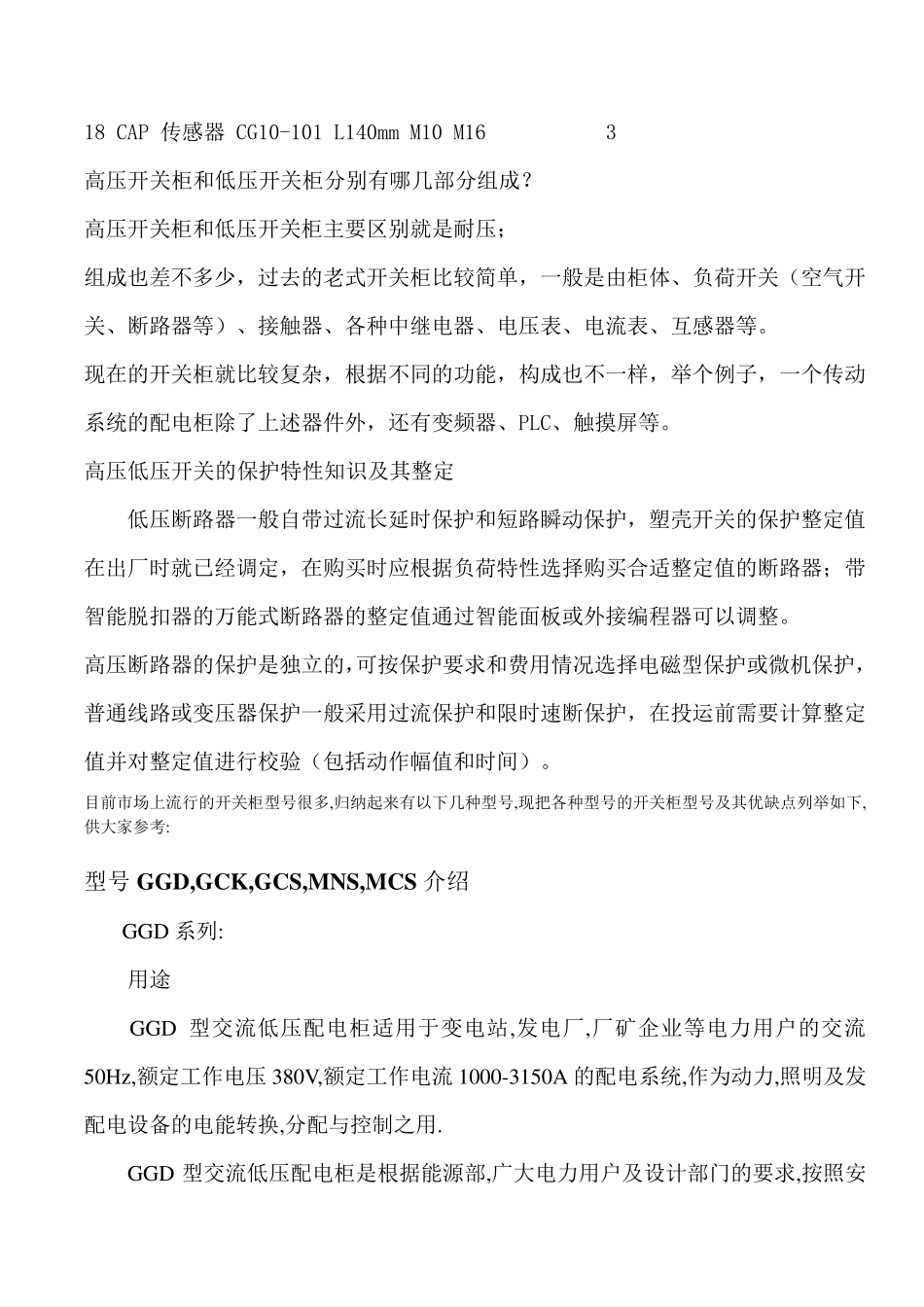

GGD型交流低压配电柜_第3页
3/33
GGD 型交流低压配电柜 概述:GGD 型交流低压配电柜适用于发电厂、厂矿企业等电力用户的交流50Hz ,额定工作电压380V,额定工作电流至 3150A 的配电系统,作为动力、照明及配电设备的电能转换、配电与控制之用。 GGD 型交流低压配电柜是根据能源部主管上级,广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好,电气方案灵活,组合方便,系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。 GCK 低压抽屉式开关柜 概述:GCK 型低压抽屉式开关柜适用于三相交流50、60Hz ,额定电压660V 额定电流4000A 及以下的三相四线制和三相五线制的电力系统,作为接受电能和分配电能之用,广泛应用于发电厂,变电所,厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC。 GCS低压抽屉式开关柜 概述:GCS 型低压抽屉式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为 50(60)Hz 额定工作电压380V(400)、(660V),额定电流为 4000A 以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。 低压开关柜柜宽 为(600、800、1000、1200)m m 分别 能配多 大断路 器 ? 柜子 的结构不 一 样 ,安装起 来 就 不 一 样 ,GCS,GCK,MNS,BLOCKset-X 的,都 是抽屉柜,但 是安装数 量 都 不 一 样 ,除 了ABB 的柜子 ,其 他 的柜子 每 一 横 隔 只能装一个。现在 ABB 的安装的最多,250A 一下的可以装18 个,能按多少看出线的方式,电缆小室可以在后面,也可以在侧面。GGD 是固定柜,装的少些。 抽屉式高压开关柜的材料计划请高手帮忙真空断路器 630A 要有速断,过流保护。 序号 标号 名称 型号规格 数量 1 1n 线路保护测控装置 RCS-9612A(电源 DC220V 输入 AC100V 5A 无防跳) 1 2 SA 控制切换开关 LW38A-164Q/49.4021.3 1 3 H0 断路器位置信号灯 AD11-22/22-W3A DC220V 1 4 H1 断路器合分信号灯 AD11-22/22-W2A DC220V 1 5 1~2SB 旋钮开关 LA38-11X2/209 2 6 1QF 直流微型断路器 GM32H23R/6A 1 7 2QF 直流微型断路器 GM32H23R/10A 1 8 3QF 交流微型断路器 DZ47-63/1P D 6A 1 9...
