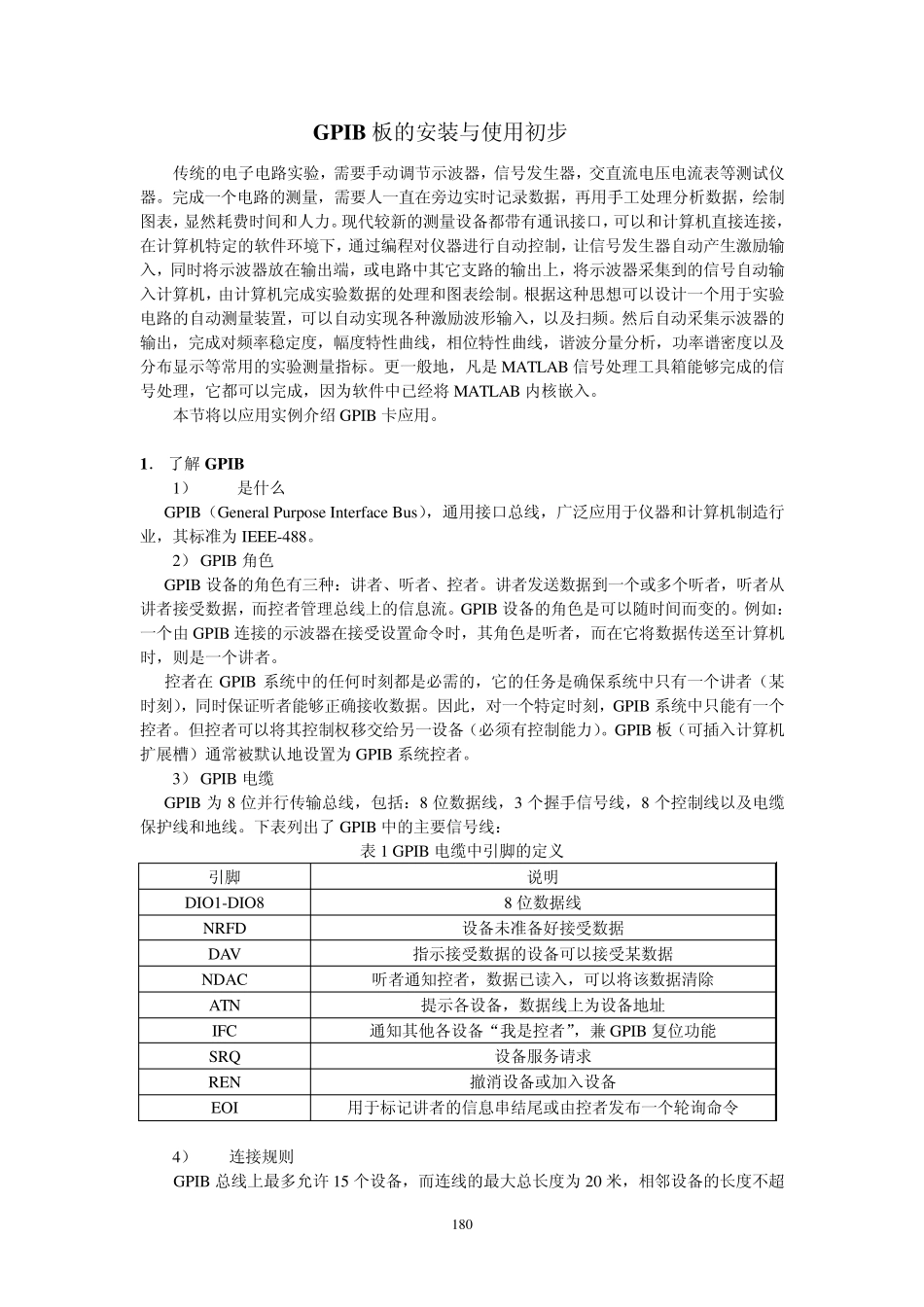

180 GP IB 板的安装与使用初步 传统的电子电路实验，需要手动调节示波器，信号发生器，交直流电压电流表等测试仪器。完成一个电路的测量，需要人一直在旁边实时记录数据，再用手工处理分析数据，绘制图表，显然耗费时间和人力。现代较新的测量设备都带有通讯接口，可以和计算机直接连接，在计算机特定的软件环境下，通过编程对仪器进行自动控制，让信号发生器自动产生激励输入，同时将示波器放在输出端，或电路中其它支路的输出上，将示波器采集到的信号自动输入计算机，由计算机完成实验数据的处理和图表绘制。根据这种思想可以设计一个用于实验电路的自动测量装置，可以自动实现各种激励波形输入，以及扫频。然后自动采集示波器的输出，完成对频率稳定度，幅度特性曲线，相位特性曲线，谐波分量分析，功率谱密度以及分布显示等常用的实验测量指标。更一般地，凡是MATLAB 信号处理工具箱能够完成的信号处理，它都可以完成，因为软件中已经将 MATLAB 内核嵌入。 本节将以应用实例介绍GPIB 卡应用。 1． 了解GP IB 1） GPIB是什么 GPIB（General Pu rpose Interface Bu s），通用接口总线，广泛应用于仪器和计算机制造行业，其标准为IEEE-488。 2） GPIB 角色 GPIB 设备的角色有三种：讲者、听者、控者。讲者发送数据到一个或多个听者，听者从讲者接受数据，而控者管理总线上的信息流。GPIB 设备的角色是可以随时间而变的。例如：一个由 GPIB 连接的示波器在接受设置命令时，其角色是听者，而在它将数据传送至计算机时，则是一个讲者。 控者在 GPIB 系统中的任何时刻都是必需的，它的任务是确保系统中只有一个讲者（某时刻），同时保证听者能够正确接收数据。因此，对一个特定时刻，GPIB 系统中只能有一个控者。但控者可以将其控制权移交给另一设备（必须有控制能力）。GPIB 板（可插入计算机扩展槽）通常被默认地设置为GPIB 系统控者。 3） GPIB 电缆 GPIB 为8 位并行传输总线，包括：8 位数据线，3 个握手信号线，8 个控制线以及电缆保护线和地线。下表列出了GPIB 中的主要信号线： 表 1 GPIB 电缆中引脚的定义 引脚 说明 DIO1-DIO8 8 位数据线 NRFD 设备未准备好接受数据 DAV 指示接受数据的设备可以接受某数据 NDAC 听者通知控者，数据已读入，可以将该数据清除 ATN 提示各设备，数据线上为设备地址 IFC 通知其他各设备“我是控者”，兼 GPIB 复位功能 SRQ 设备服务请求 R...
