GSK数控模拟软件(980TDa)使用说明书

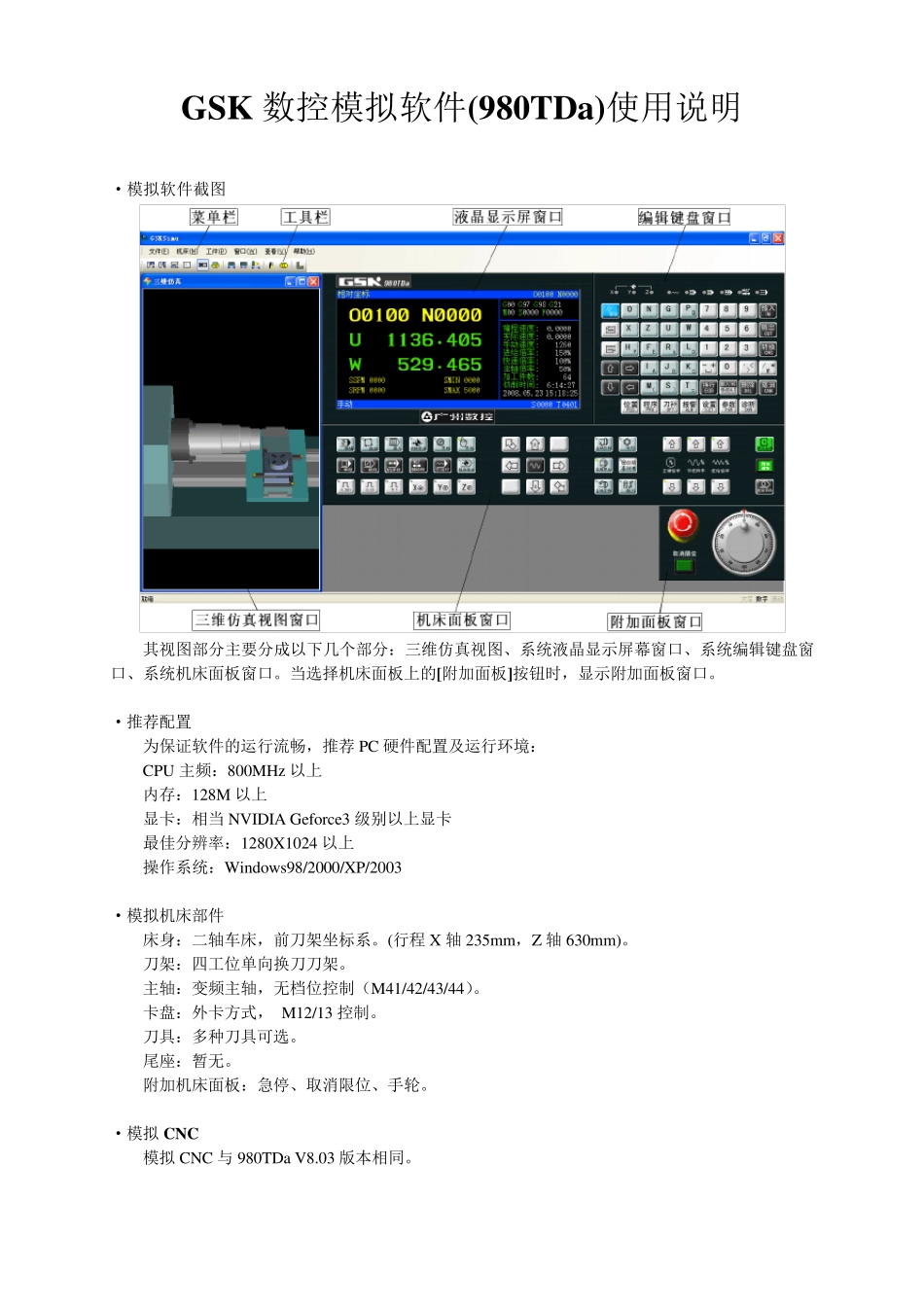

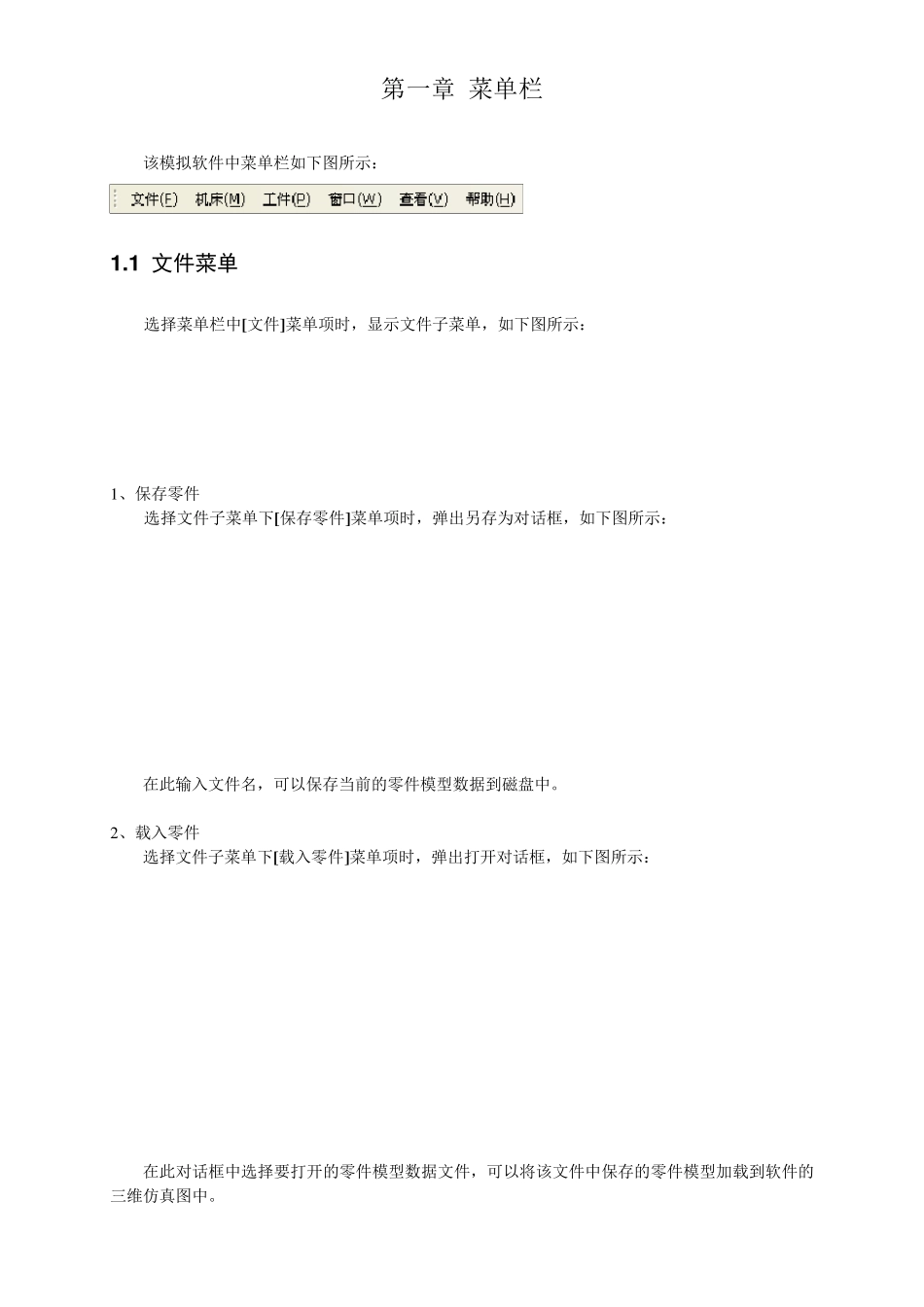

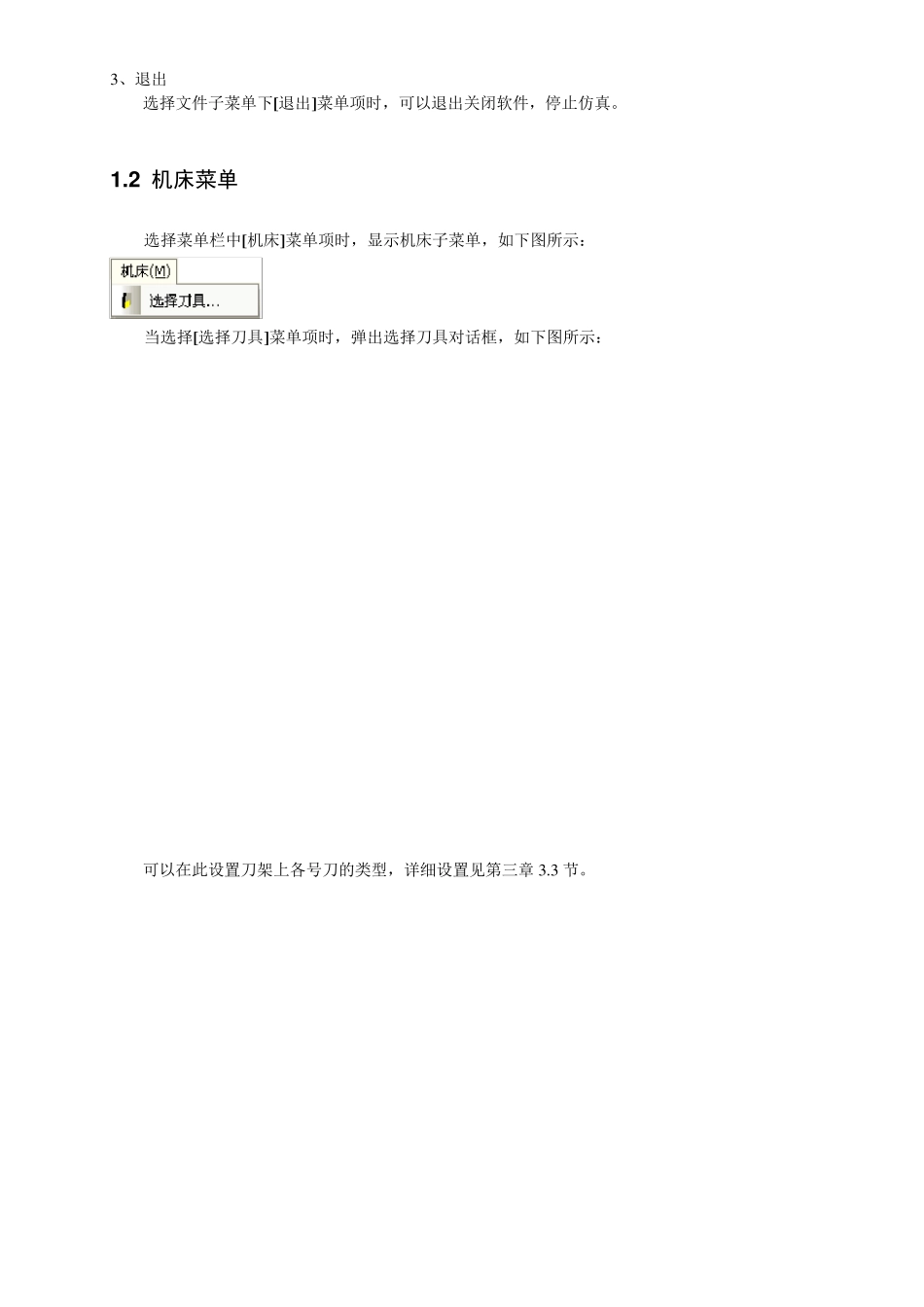

GSK 数控模拟软件(980TDa )使用说明 ·模拟软件截图 其视图部分主要分成以下几个部分：三维仿真视图、系统液晶显示屏幕窗口、系统编辑键盘窗口、系统机床面板窗口。当选择机床面板上的[附加面板]按钮时，显示附加面板窗口。 ·推荐配置 为保证软件的运行流畅，推荐 PC 硬件配置及运行环境： CPU 主频：800MHz以上 内存：128M 以上 显卡：相当 NVIDIA Geforce3 级别以上显卡 最佳分辨率：1280X1024 以上 操作系统：Windows98/2000/XP/2003 ·模拟机床部件 床身：二轴车床，前刀架坐标系。(行程 X 轴 235mm，Z 轴 630mm)。 刀架：四工位单向换刀刀架。 主轴：变频主轴，无档位控制（M41/42/43/44）。 卡盘：外卡方式， M12/13 控制。 刀具：多种刀具可选。 尾座：暂无。 附加机床面板：急停、取消限位、手轮。 ·模拟CNC 模拟CNC 与 980TDa V8.03 版本相同。 第一章 菜单栏 该模拟软件中菜单栏如下图所示： 1 .1 文件菜单 选择菜单栏中[文件]菜单项时，显示文件子菜单，如下图所示： 1 、保存零件 选择文件子菜单下[保存零件]菜单项时，弹出另存为对话框，如下图所示： 在此输入文件名，可以保存当前的零件模型数据到磁盘中。 2 、载入零件 选择文件子菜单下[载入零件]菜单项时，弹出打开对话框，如下图所示： 在此对话框中选择要打开的零件模型数据文件，可以将该文件中保存的零件模型加载到软件的三维仿真图中。 3 、退出 选择文件子菜单下[退出]菜单项时，可以退出关闭软件，停止仿真。 1 .2 机床菜单 选择菜单栏中[机床]菜单项时，显示机床子菜单，如下图所示： 当选择[选择刀具]菜单项时，弹出选择刀具对话框，如下图所示： 可以在此设置刀架上各号刀的类型，详细设置见第三章 3 .3 节。 1 .3 工件菜单 选择菜单栏中的[工件]菜单项时，显示工件子菜单，如下图所示： 1 、拆除工件 选择工件子菜单项中的[拆除工件]菜单项时，可以拆除三维仿真图形中的工件。拆除工件后的三维仿真视图窗口如下图所示： 2 、定义毛坯 选择工件子菜单项中的[定义毛坯]菜单项时，弹出如下图所示设置毛坯对话框： 在此可以定义毛坯的类型及其参数，详细的设置过程见第三章3 .1 节。 3 、剖面测量 选择工件子菜单下的[剖面测量]菜单项时，显示剖面测量视图，如下图所示： 在此页面中显示了工件各交点和直线的位置特征，具体操作见第三章3 .4 节。 1 .4 窗口菜单 选择菜单栏...
