H3C交换机VLAN配置实例

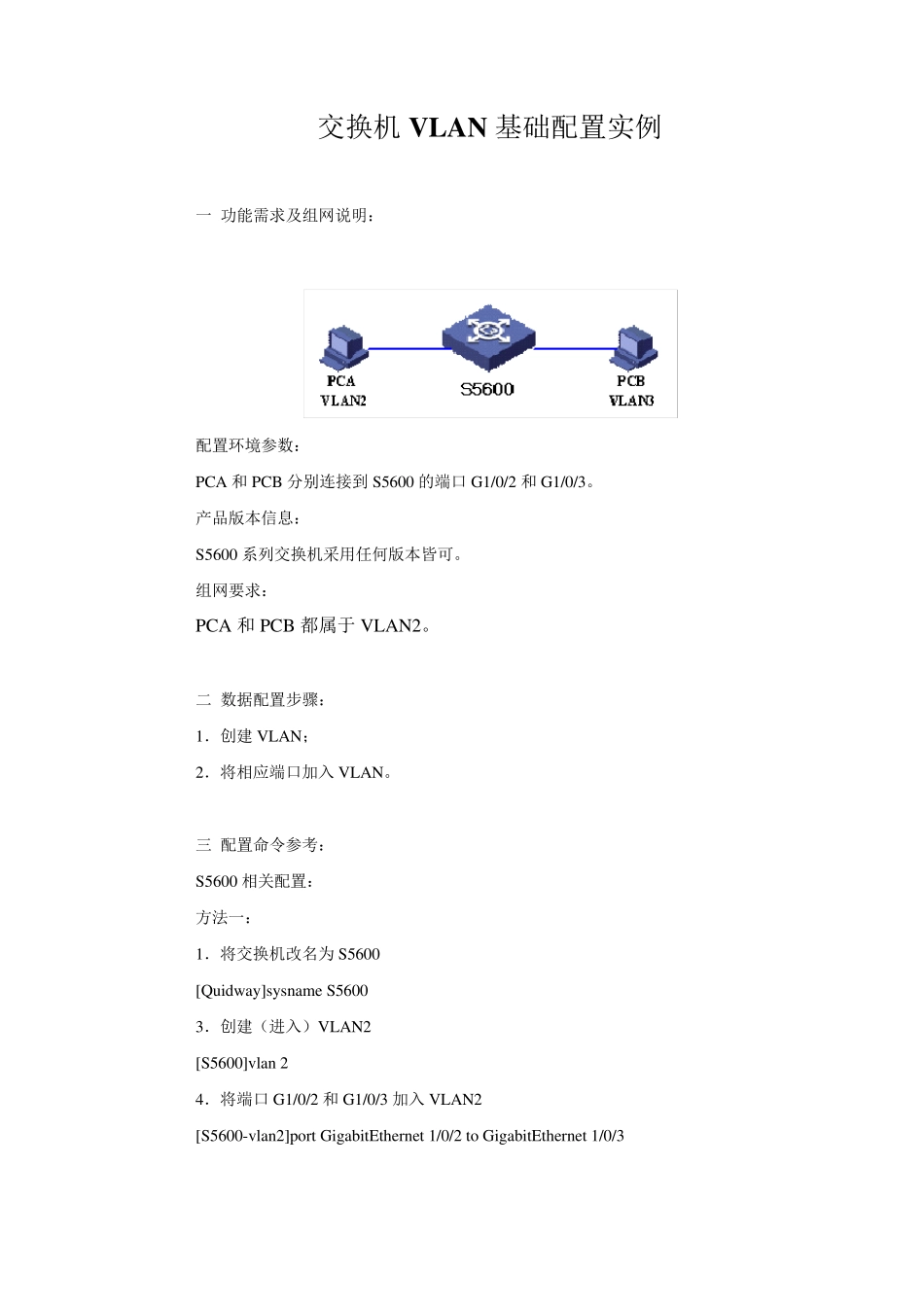

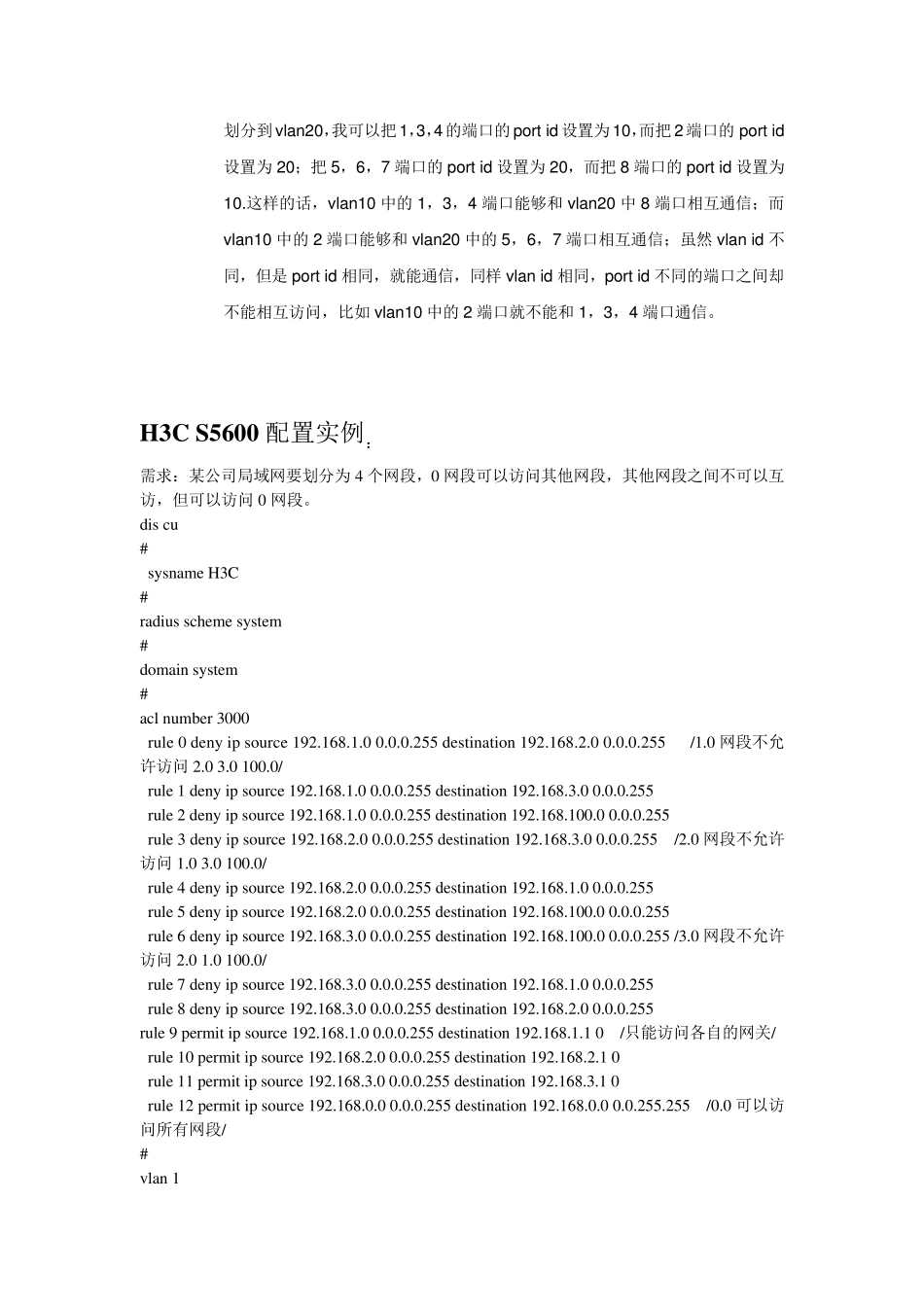

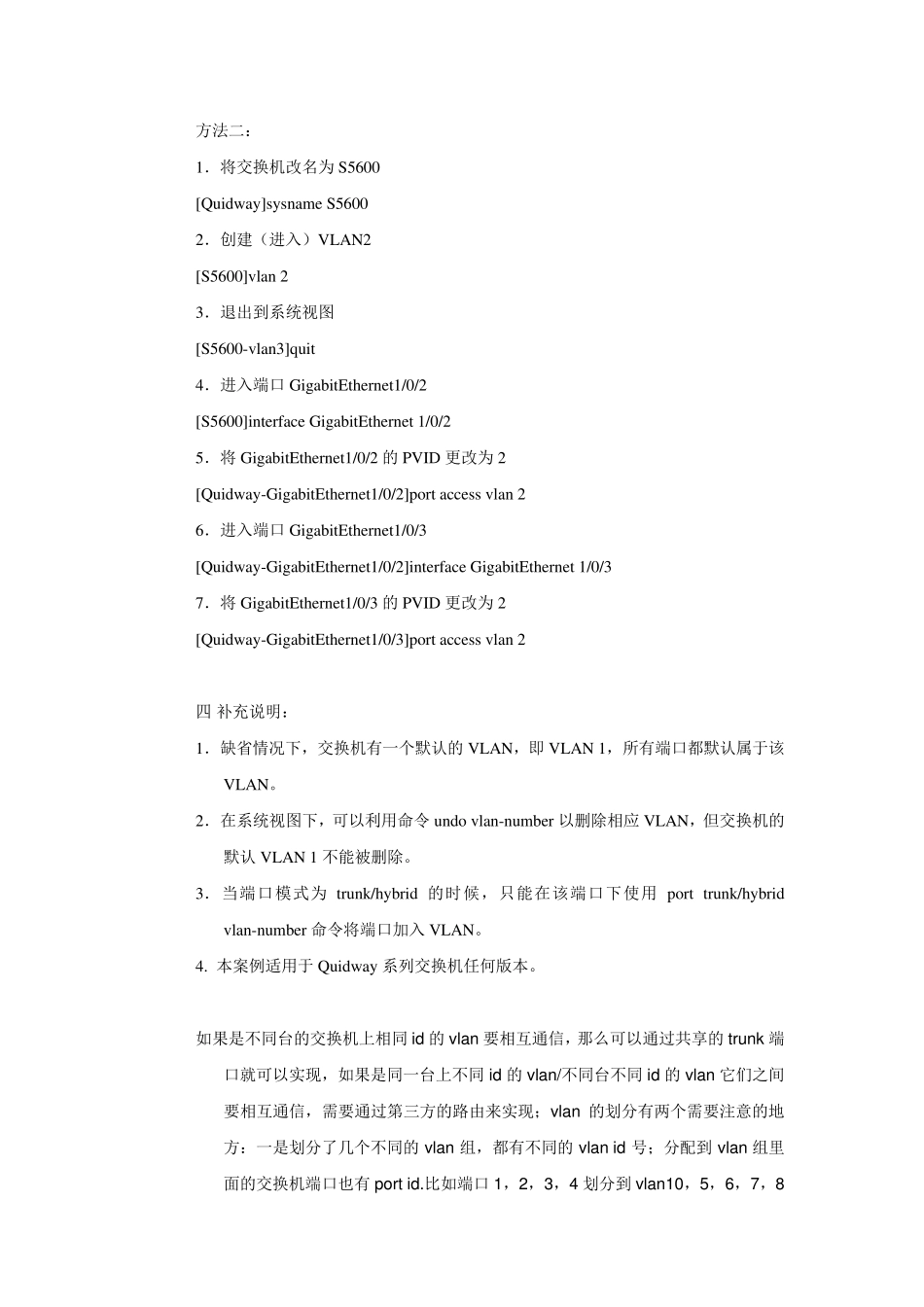

交换机VLAN 基础配置实例 一 功能需求及组网说明： 配置环境参数： PCA 和PCB 分别连接到S5600 的端口G1/0/2 和G1/0/3。 产品版本信息： S5600 系列交换机采用任何版本皆可。 组网要求： PCA 和PCB 都属于 VLAN2。 二 数据配置步骤： 1．创建 VLAN； 2．将相应端口加入 VLAN。 三 配置命令参考： S5600 相关配置： 方法一： 1．将交换机改名为 S5600 [Quidway]sysname S5600 3．创建（进入）VLAN2 [S5600]vlan 2 4．将端口G1/0/2 和G1/0/3 加入 VLAN2 [S5600-vlan2]port GigabitEthernet 1/0/2 to GigabitEthernet 1/0/3 方法二： 1．将交换机改名为S5600 [Quidway]sysname S5600 2．创建（进入）VLAN2 [S5600]vlan 2 3．退出到系统视图 [S5600-vlan3]quit 4．进入端口GigabitEthernet1/0/2 [S5600]interface GigabitEthernet 1/0/2 5．将GigabitEthernet1/0/2 的PVID 更改为2 [Quidway-GigabitEthernet1/0/2]port access vlan 2 6．进入端口GigabitEthernet1/0/3 [Quidway-GigabitEthernet1/0/2]interface GigabitEthernet 1/0/3 7．将GigabitEthernet1/0/3 的PVID 更改为2 [Quidway-GigabitEthernet1/0/3]port access vlan 2 四 补充说明： 1．缺省情况下，交换机有一个默认的VLAN，即VLAN 1，所有端口都默认属于该VLAN。 2．在系统视图下，可以利用命令 undo vlan-number 以删除相应 VLAN，但交换机的默认VLAN 1 不能被删除。 3．当端口模式为trunk/hybrid 的时候，只能在该端口下使用 port trunk/hybrid vlan-number 命令将端口加入VLAN。 4. 本案例适用于Quidway系列交换机任何版本。 如果是不同台的交换机上相同 id 的vlan 要相互通信，那么可以通过共享的trunk 端口就可以实现，如果是同一台上不同 id 的vlan/不同台不同 id 的vlan 它们之间要相互通信，需要通过第三方的路由来实现；vlan 的划分有两个需要注意的地方：一是划分了几个不同的vlan 组，都有不同的vlan id 号；分配到vlan 组里面的交换机端口也有port id.比如端口1，2，3，4 划分到vlan10，5，6，7，8划分到v lan20，我可以把1，3，4的端口的port id 设置为10，而把2 端口的 port id设置为20；把5，6，7 端口的port id 设置为20，而把8 端口的port id 设置为10.这样的话，v lan10 中的1，3，4 端口能够和v lan20 中8 端口相互通信；而v ...
