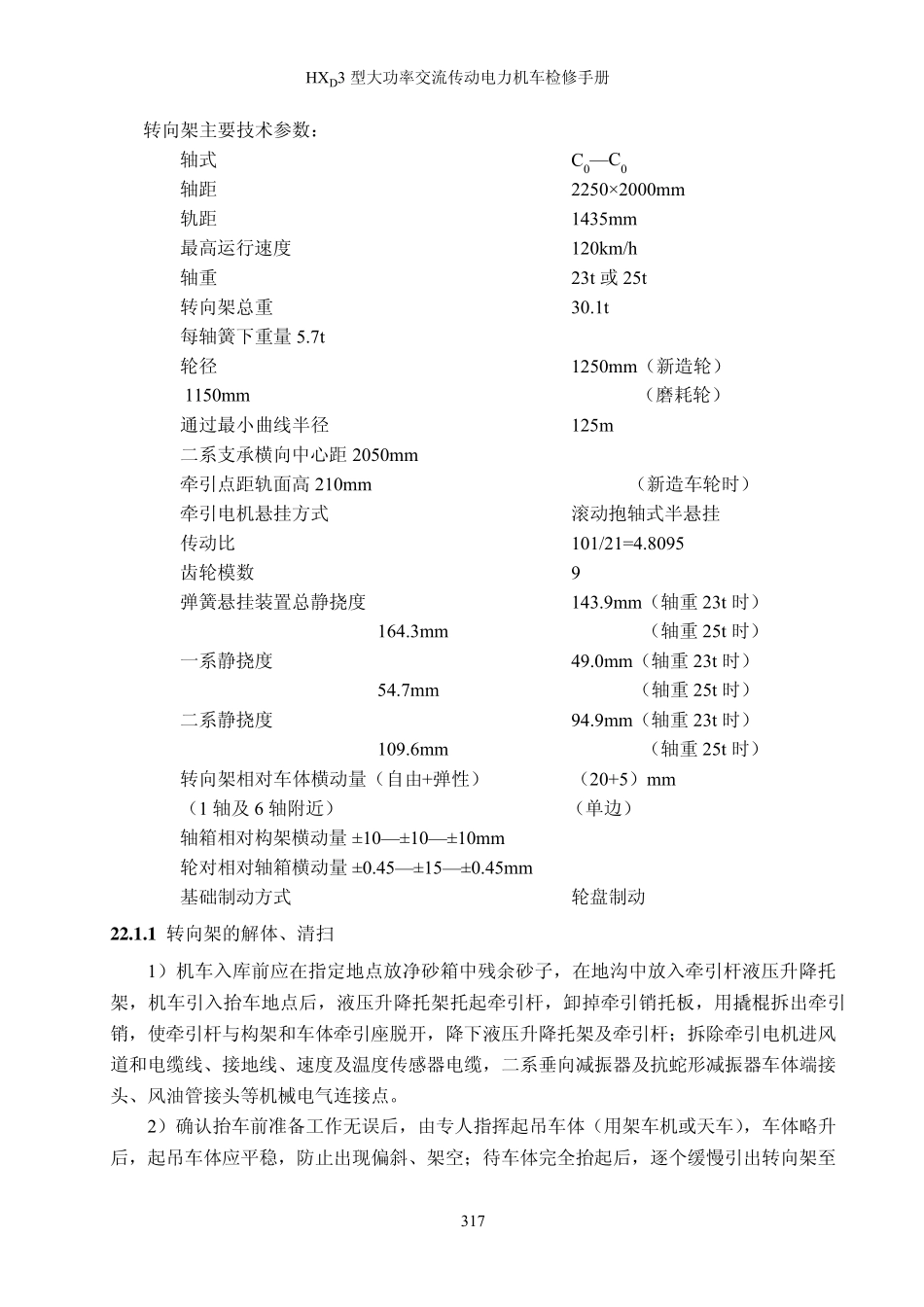

HXD3 型大功率交流传动电力机车检修手册 转向架主要技术参数： 轴式 C0—C0轴距 2250×2000mm 轨距 1435mm 最高运行速度 120km/h 轴重 23t 或25t 转向架总重 30.1t 每轴簧下重量 5.7t 轮径 1250mm（新造轮） 1150mm（磨耗轮） 通过最小曲线半径 125m 二系支承横向中心距 2050mm 牵引点距轨面高 210mm（新造车轮时） 牵引电机悬挂方式 滚动抱轴式半悬挂 传动比 101/21=4.8095 齿轮模数 9 弹簧悬挂装置总静挠度 143.9mm（轴重23t 时） 164.3mm（轴重25t 时） 一系静挠度 49.0mm（轴重23t 时） 54.7mm（轴重25t 时） 二系静挠度 94.9mm（轴重23t 时） 109.6mm（轴重25t 时） 转向架相对车体横动量（自由+弹性） （20+5）mm （1 轴及6 轴附近） （单边） 轴箱相对构架横动量 ±10—±10—±10mm 轮对相对轴箱横动量 ±0.45—±15—±0.45mm 基础制动方式 轮盘制动 2 2 .1 .1 转向架的解体、清扫 1）机车入库前应在指定地点放净砂箱中残余砂子，在地沟中放入牵引杆液压升降托架，机车引入抬车地点后，液压升降托架托起牵引杆，卸掉牵引销托板，用撬棍拆出牵引销，使牵引杆与构架和车体牵引座脱开，降下液压升降托架及牵引杆；拆除牵引电机进风道和电缆线、接地线、速度及温度传感器电缆，二系垂向减振器及抗蛇形 减振器车体端 接头 、风油 管 接头 等 机械 电气 连 接点。 2）确 认 抬车前准 备 工 作 无 误 后，由专 人 指挥 起吊 车体（用架车机或天 车），车体略 升后，起吊 车体应平 稳 ，防 止 出现 偏 斜 、架空 ；待 车体完 全 抬起后，逐 个 缓 慢 引出转向架至 317第二篇 HXD3 型电力机车检修说明 指定地点，打好止轮器，放净齿轮箱油于储油桶内；用40 吨的重物吊放在转向架构架上，重物摆放应安全可靠。拆除轴箱吊钩和轴箱拉杆与构架的连接螺栓。吊出重物。 3）在电机下方放置电机托架。分别拆除各砂管支架、砂管、在天车配合下拆去电机吊杆下方的螺母，拆开构架与轮对电机及轴箱减速振器、接地线，轴温线；用专用吊具将构架轻缓吊出，运至专用支座上；将一系圆簧和轴箱吊钩拆下。 2 2 .1 .2 组装 1）组装前应清除工作场地所有报废的零部件，核查清点应探伤部件数量，确认构架牵引装置、基础制动装置、各类减振器、轮缘润滑装置、轮对总成等专修部件均已检修竣工，并已验交，并检查组装专用设备，吊具的状态应处于良...
