IBMT42拆机图解

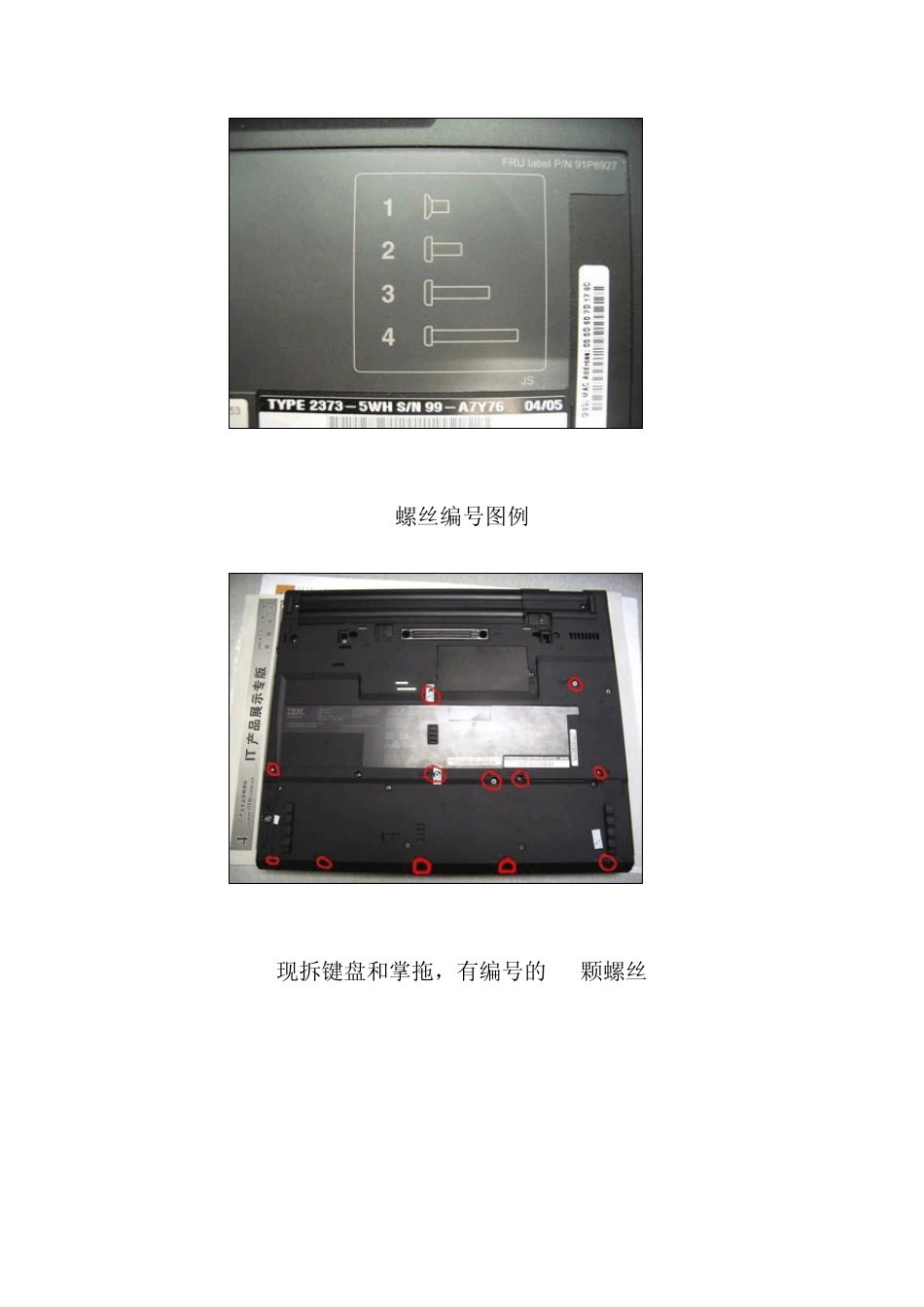

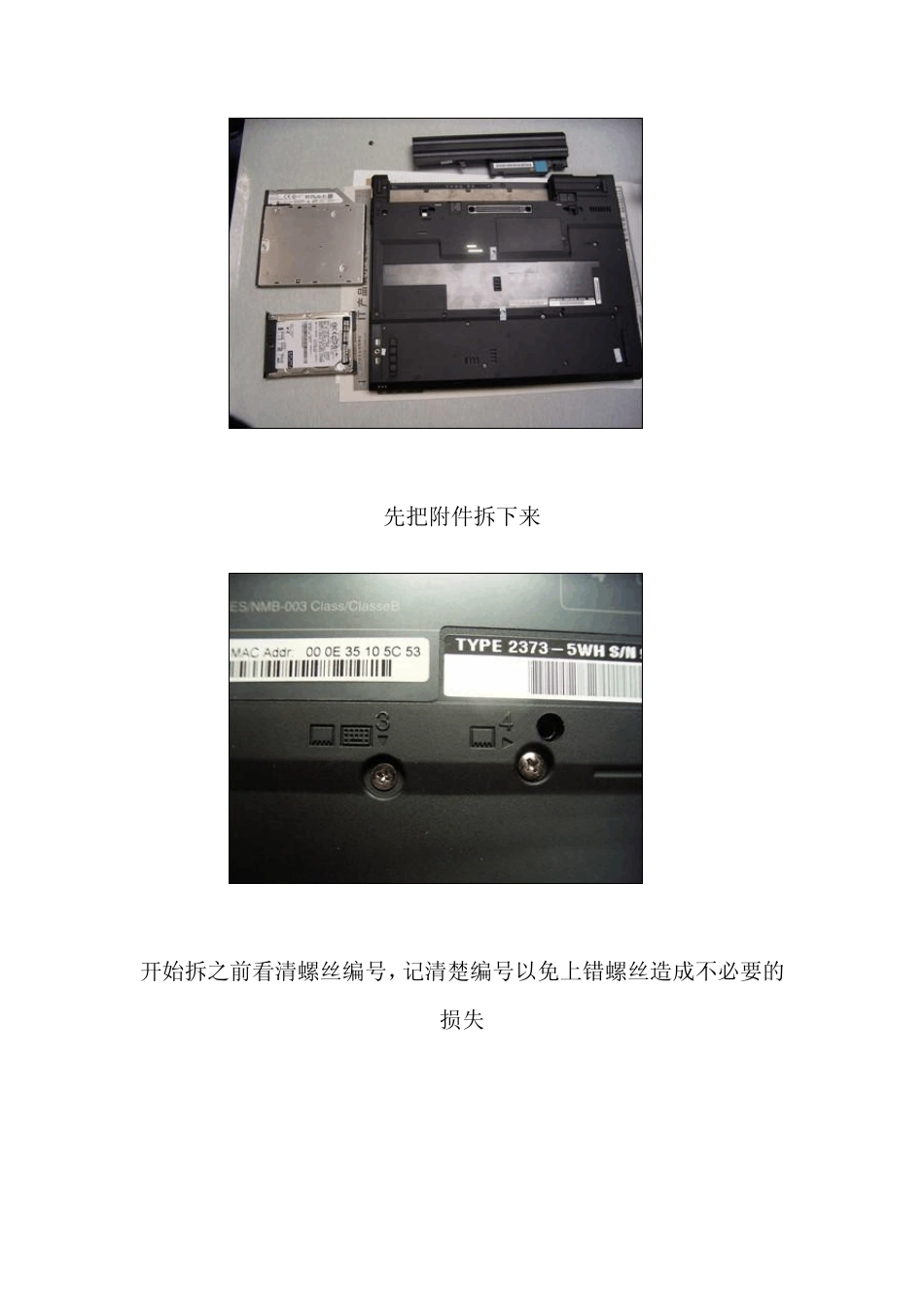

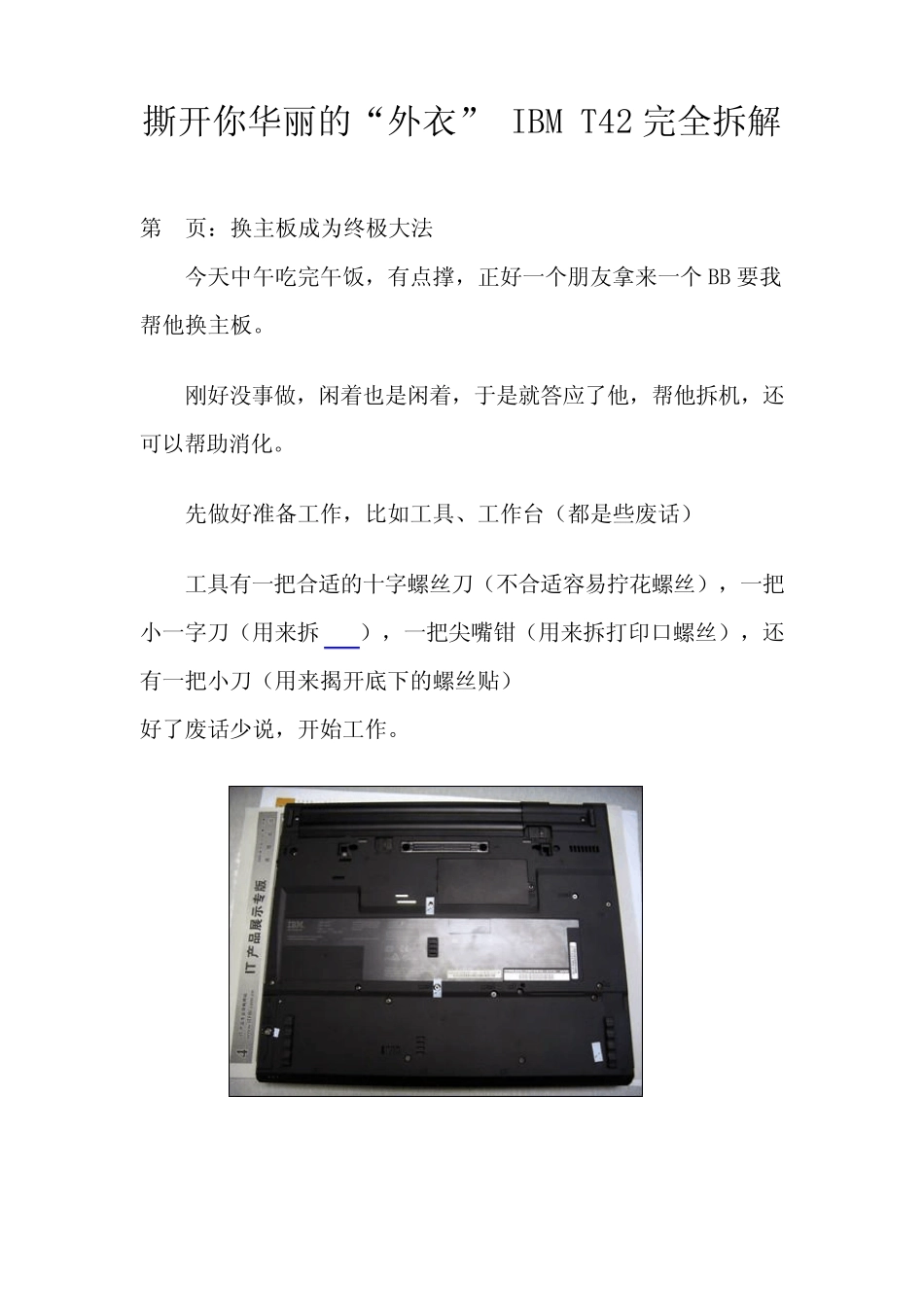

撕开你华丽的“外衣” IBM T42 完全拆解 第 1页：换主板成为终极大法 今天中午吃完午饭，有点撑，正好一个朋友拿来一个 BB 要我帮他换主板。 刚好没事做，闲着也是闲着，于是就答应了他，帮他拆机，还可以帮助消化。 先做好准备工作，比如工具、工作台（都是些废话） 工具有一把合适的十字螺丝刀（不合适容易拧花螺丝），一把小一字刀（用来拆 CPU），一把尖嘴钳（用来拆打印口螺丝），还有一把小刀（用来揭开底下的螺丝贴） 好了废话少说，开始工作。 先把附件拆下来 开始拆之前看清螺丝编号，记清楚编号以免上错螺丝造成不必要的损失 螺丝编号图例 现拆键盘和掌拖，有编号的 12颗螺丝 拆开键盘和掌托 第2页：IBM T42内部零件赏析 键盘接口 触摸板接口 无线网卡 内置的内存 CPU风扇 开始拆边框，拆左边一颗小螺丝和底下俩颗长螺丝（如图红圈内） 第 3页：拿掉屏幕的若干步骤 还有底下两颗长螺丝（比四号螺丝还长，装的时候不要装错了） 拿下边框 看见 MODEM了 开始拆屏，先把MODEM和无线网卡拆掉，再把天线拆下来，如图拆俩颗螺丝（记住螺丝编号），再拆掉压屏线的小铁片，就可以把屏线拔出来（要小心，用力均匀） 再拆机器后面固定屏轴的 4颗螺钉 这样屏就可以端下来了 第4页：拿下光驱、硬盘等主要部件 这样屏就可以端下来了 拆下屏后的主机 现在可以拆光驱架和硬盘架了，还有音箱可以一起拆 底下还有几颗螺丝 架子拆下来了，顺便把 BIOS电池拔了 第 5页：取走散热风扇 露出显示核心 拆CPU风扇 这颗是固定主板的 看见CPU了 CPU，南北桥芯片，显卡芯片都在一起 第 6页：取掉周边零碎 开始对主板下手 拆PC卡插槽（底下两颗螺丝） PC卡插槽被拔下来了 左边的合金框取下来了 开始拆主板了，拆掉这两颗小螺丝，再拔掉 VGA口的连线 第 7页：主板拿下 底壳赏析 还有底下这颗 这里还有一颗不要忘了 主板被拿下来了，注意耳机接口那比较紧要小心掰开 这是底壳 主板拆下来了 第 8页：被替换的主板特写 再拆后面的支架，先用钳子拆掉打印口的螺丝 还有电源接口 主板被完全分离 主板背面 第 9页：高性能的超牛 X显示核心新主板特写 要换的主板 ATI-T2的显卡 架起来先试试 第10页：周边零碎小部件特写 一些小配件，（不可忽视） 上风扇的小架子 小麦克风上的皮套 压屏线的小条 PC卡槽边的金属条 拆下来的螺丝 第 11页：打完收工，零乱桌面特别乱入 走无线天线和 MODEM线的架子 凌乱的桌面 就到这了，装机就不写了，按步骤来就好了。 切记不要上错螺丝，我以前就因为上错螺丝捅坏一块主板，和一个壳。
