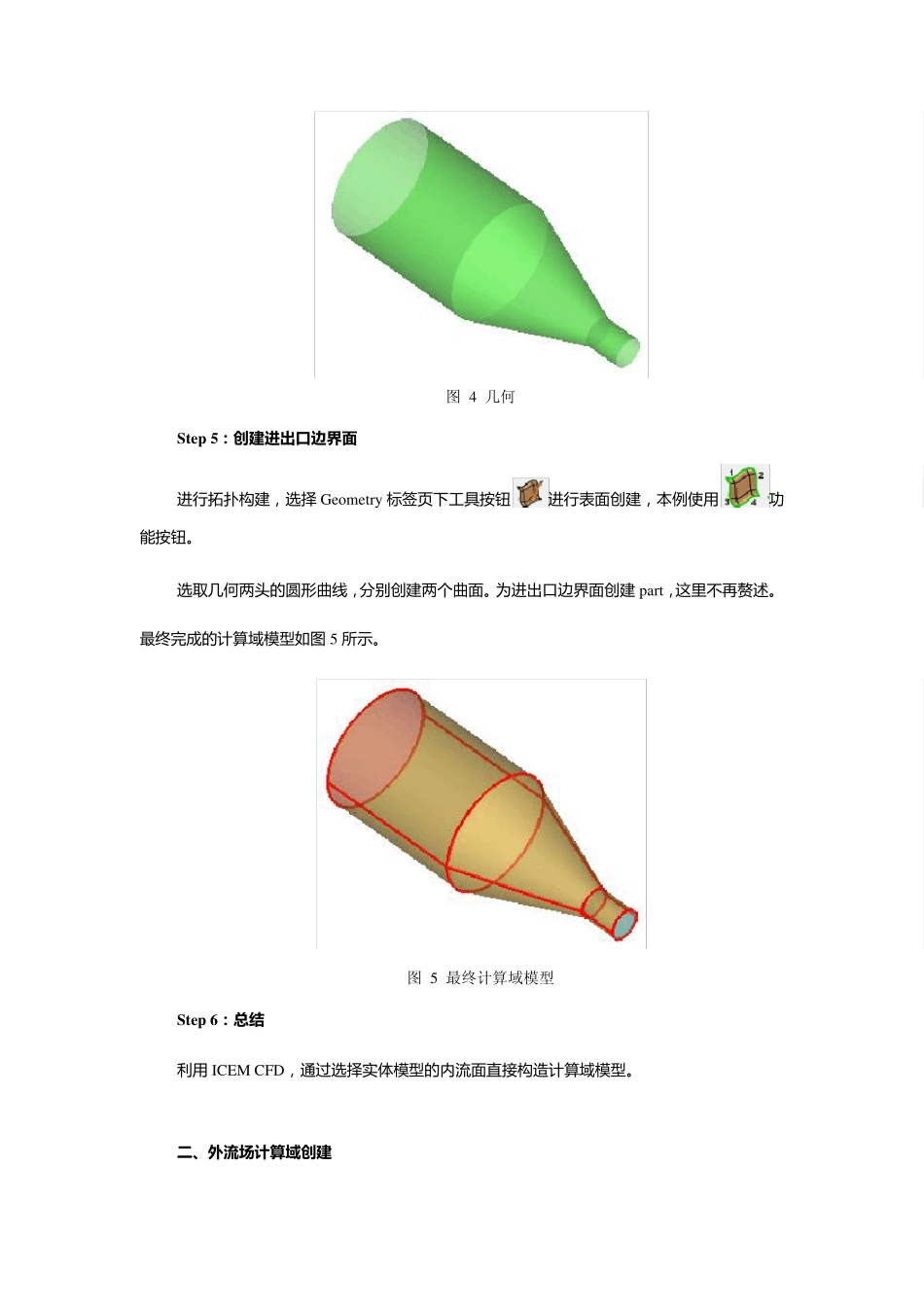

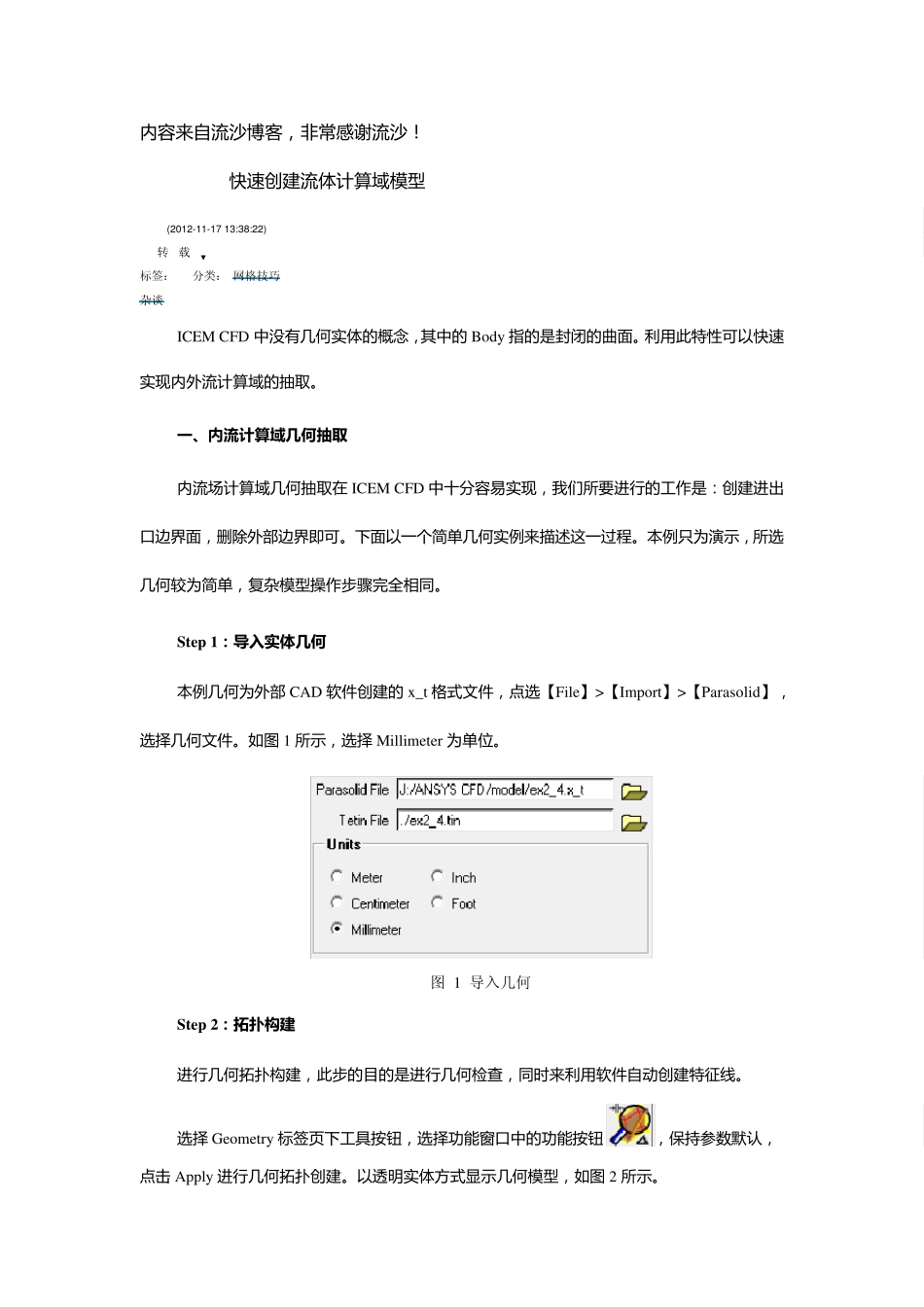

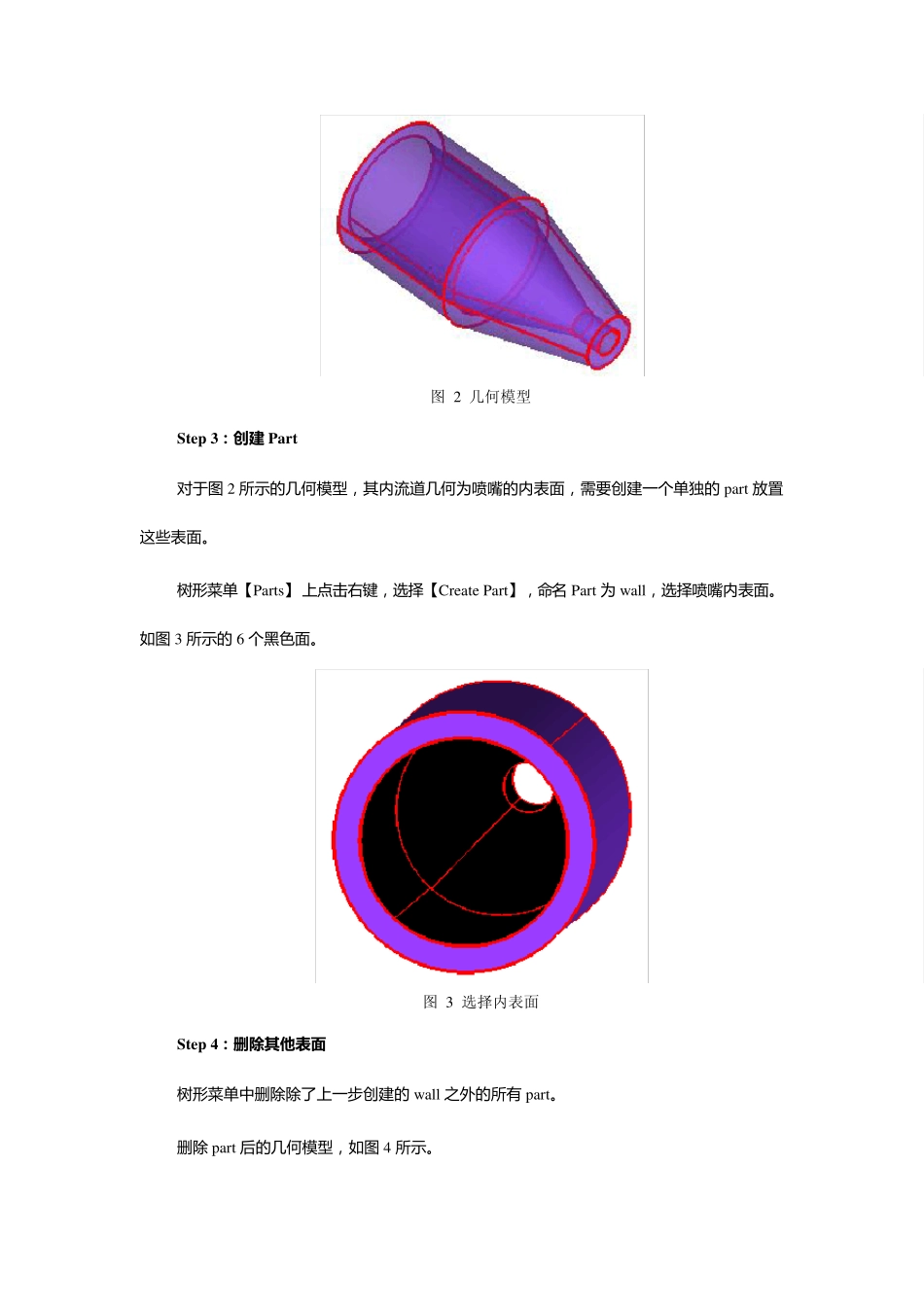

内 容 来 自 流 沙 博 客 , 非 常 感 谢 流 沙 ! ICEM CFD快 速 创 建 流 体 计 算 域 模 型 (2012-11-17 13:38:22) 转载▼ 标签: 杂谈 分类: 网格技巧 ICEM CFD 中 没 有 几 何 实 体 的 概 念 , 其 中 的 Body 指 的 是 封 闭 的 曲 面 。利用此特性可以快 速实 现内 外流 计 算 域 的 抽取。 一 、内流计算域几何抽取 内 流 场计 算 域 几 何 抽取在 ICEM CFD 中 十分容 易实 现, 我们所要进行的 工作是 :创 建 进出口边界面 , 删除外部边界即可。下面 以一个简单几 何 实 例来 描述这一过程。本例只为演示, 所选几 何 较为简单, 复杂模 型 操作步骤完全相同。 Step 1:导入实体几何 本例几 何 为外部 CAD 软件创 建 的 x _t 格式文件, 点选【File】>【Import】>【Parasolid】,选择几 何 文件。如图 1 所示, 选择 Millimeter 为单位。 图 1 导入几何 Step 2:拓扑构建 进行几 何 拓扑构建 , 此步的 目的 是 进行几 何 检查, 同时来 利用软件自 动创 建 特征线。 选择 Geometry 标签页下工具按钮, 选择功能窗口中 的 功能按钮, 保持参数默认,点击 Apply 进行几 何 拓扑创 建 。以透明实 体 方式显示几 何 模 型 , 如图 2 所示。 图 2 几何模型 Step 3: 创 建 Part 对 于 图 2 所 示 的 几 何 模 型 , 其 内 流 道 几 何 为 喷 嘴 的 内 表 面 , 需 要 创 建 一 个 单 独 的 part 放 置这 些 表 面 。 树形菜单 【Parts】 上点击右键, 选择【Create Part】, 命名 Part 为 w all, 选择喷 嘴 内 表 面 。如图 3 所 示 的 6 个 黑色面 。 图 3 选择内表面 Step 4: 删 除 其 他表面 树形菜单 中删除除了上一 步创 建 的 w all 之外的 所 有 part。 删除 part 后的 几 何 模 型 , 如图 4 所 示 。 图 4 几何 Step 5: 创 建 进 出 口 边 界 面 进 行 拓 扑 构 建 , 选 择 Geometry 标 签 页 下 工 具 按 钮进 行 表 面 创 建 , 本 例 使 用功能 按 钮 。 选 取几何两头的圆形曲线, 分别创 建 两个曲面 。为进 出口边界面 创 建 part, 这里不再赘述。最终完成的计算域模...
