ICEMCFD基础教程

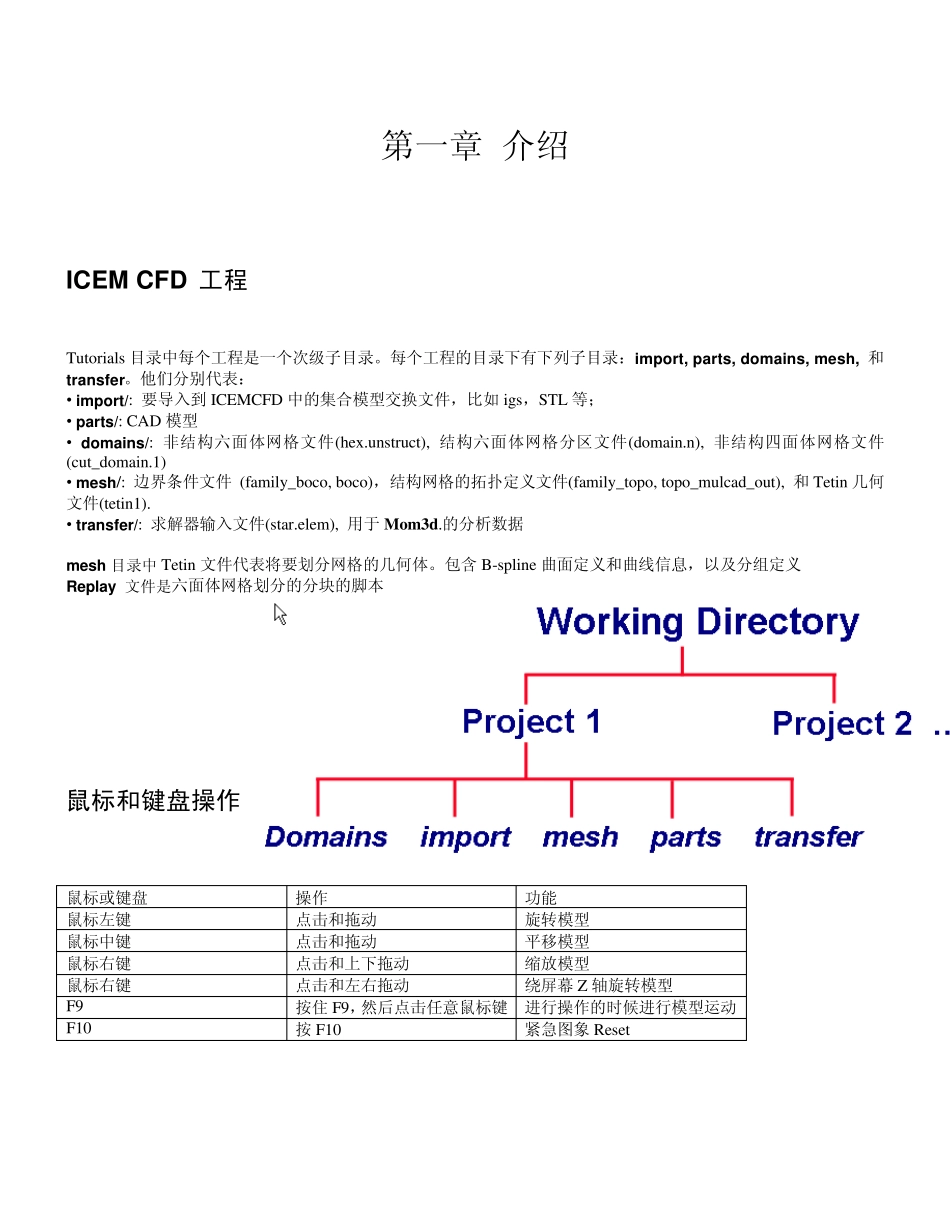

ICEMCFD基础教程_第1页
1/18

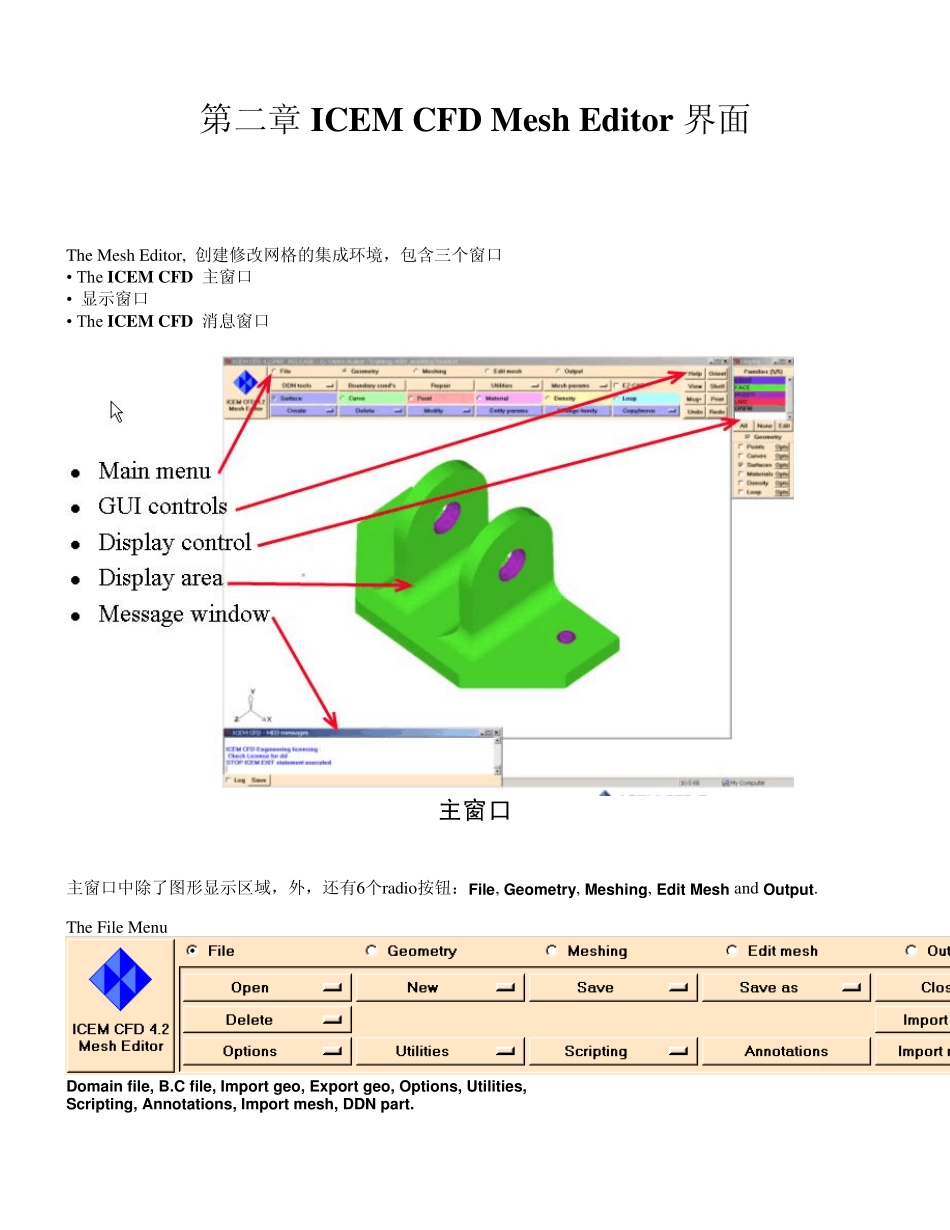

ICEMCFD基础教程_第2页
2/18

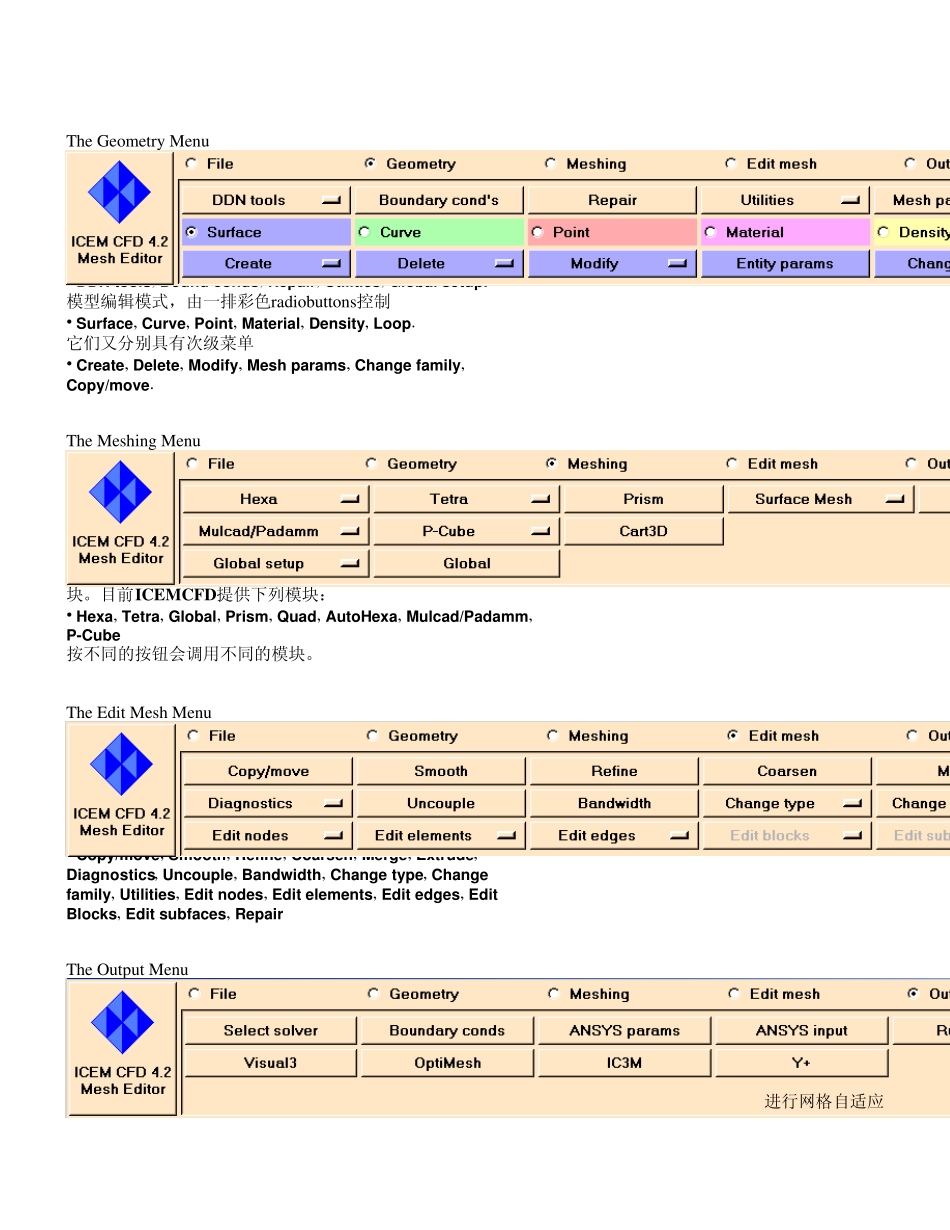

ICEMCFD基础教程_第3页
3/18
第一章 介绍 ICEM CFD 工程 Tu torials 目录中每个工程是一个次级子目录。每个工程的目录下有下列子目录:import, parts, domains, mesh, 和transfer。他们分别代表: • import/: 要导入到 ICEMCFD 中的集合模型交换文件,比如 igs,STL 等; • parts/: CAD 模型 • domains/: 非结构六面体网格文件(hex .u nstru ct), 结构六面体网格分区文件(domain.n), 非结构四面体网格文件(cu t_domain.1) • mesh/: 边界条件文件 (family _boco, boco),结构网格的拓扑定义文件(family _topo, topo_mu lcad_ou t), 和 Tetin 几何文件(tetin1). • transfer/: 求解器输入文件(star.elem), 用于 Mom3d.的分析数据 mesh 目录中Tetin 文件代表将要划分网格的几何体。包含 B-spline 曲面定义和曲线信息,以及分组定义 Replay 文件是六面体网格划分的分块的脚本 鼠标和键盘操作 鼠标或键盘 操作 功能 鼠标左键 点击和拖动 旋转模型 鼠标中键 点击和拖动 平移模型 鼠标右键 点击和上下拖动 缩放模型 鼠标右键 点击和左右拖动 绕屏幕 Z 轴旋转模型 F9 按住 F9,然后点击任意鼠标键 进行操作的时候进行模型运动 F10 按 F10 紧急图象 Reset 第二章ICEM CFD Mesh Editor 界面 The Mesh Editor, 创建修改网格的集成环境,包含三个窗口 • The ICEM CFD 主窗口 • 显示窗口 • The ICEM CFD 消息窗口 主窗口 主窗口中除了图形显示区域,外,还有6个radio按钮:File, Geometry, Meshing, Edit Mesh and Output. The File Menu The File menu 包含 • Open, Save, Save as, Close, Quit, Project dir, Tetin file, Domain file, B.C file, Import geo, Export geo, Options, Utilities, Scripting, Annotations, Import mesh, DDN part. The Geometry Menu The Geometry menu 模型修补和编辑,边界条件的设置,调用ICEM CFD DDN。它包含 • DDN tools, Bound conds, Repair, Utilities, Global setup. 模型编辑模式,由一排彩色radiobu ttons控制 • Surface, Curve, Point, Material, Density, Loop. 它们又分别具有次级菜单 • Create, Delete, Modify, Mesh params, Change family, Copy/move. The Meshing Menu The meshing menu 包含ICEM CFD各种网格划分模块。...
