ICL8038中文资料

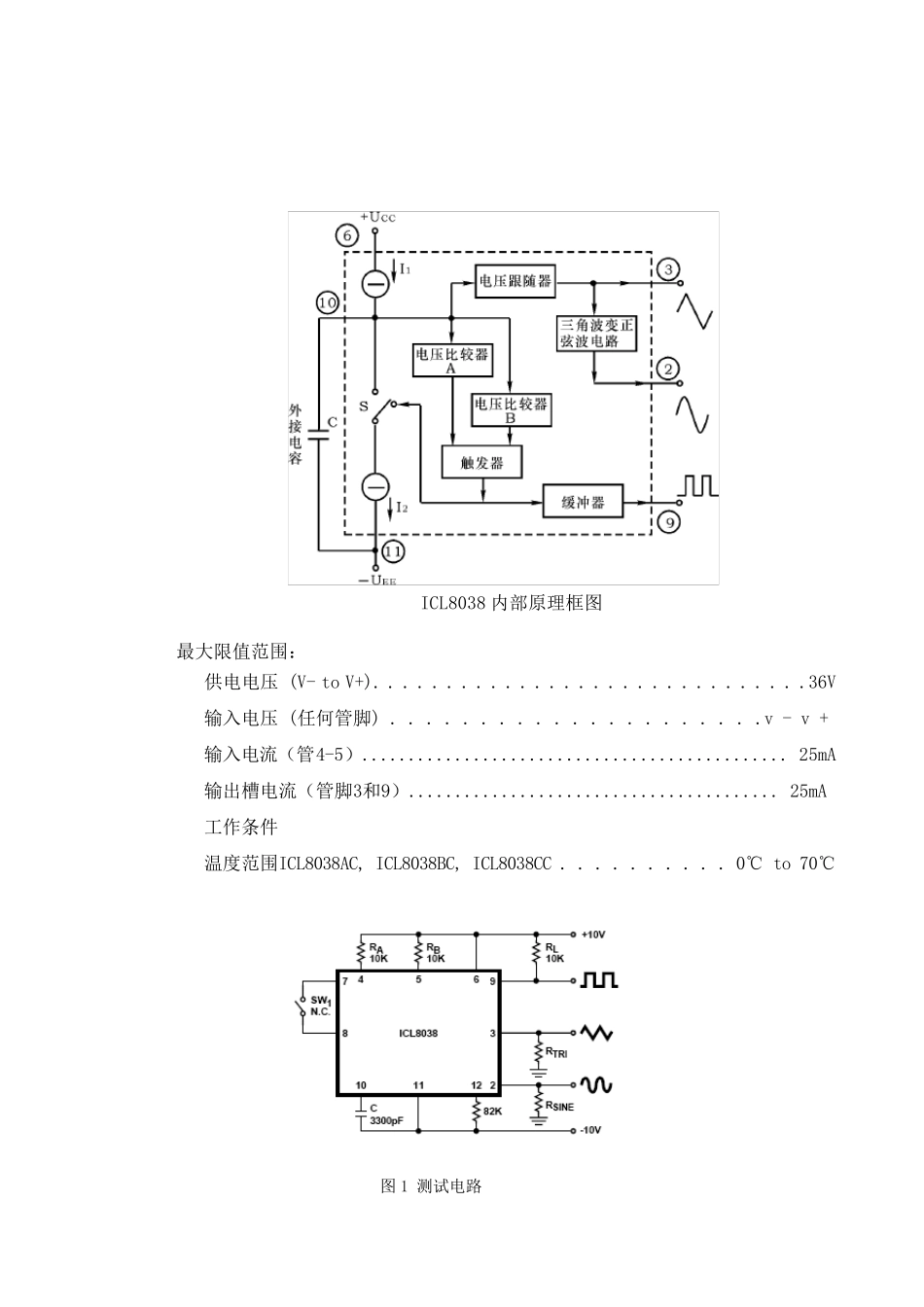

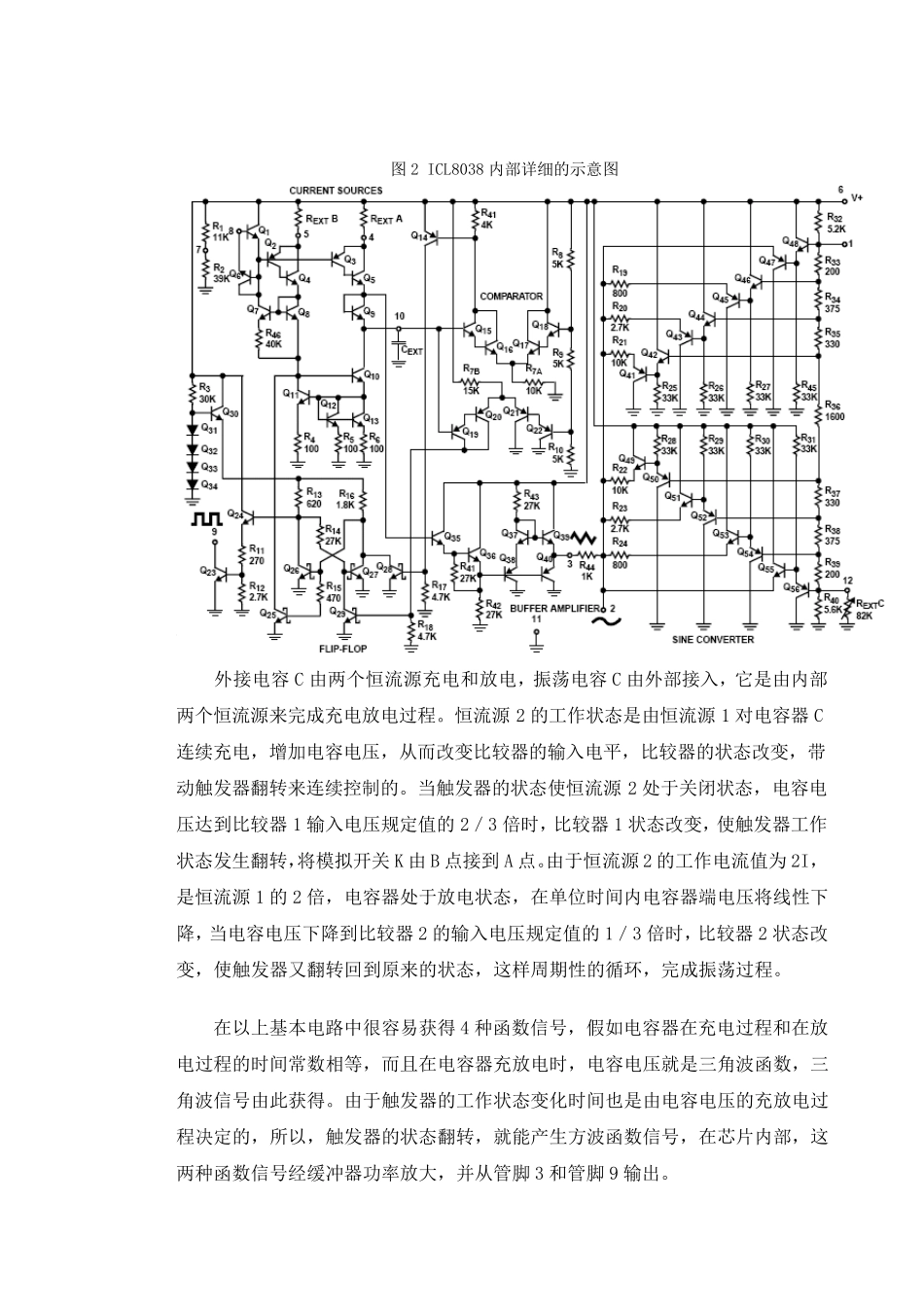

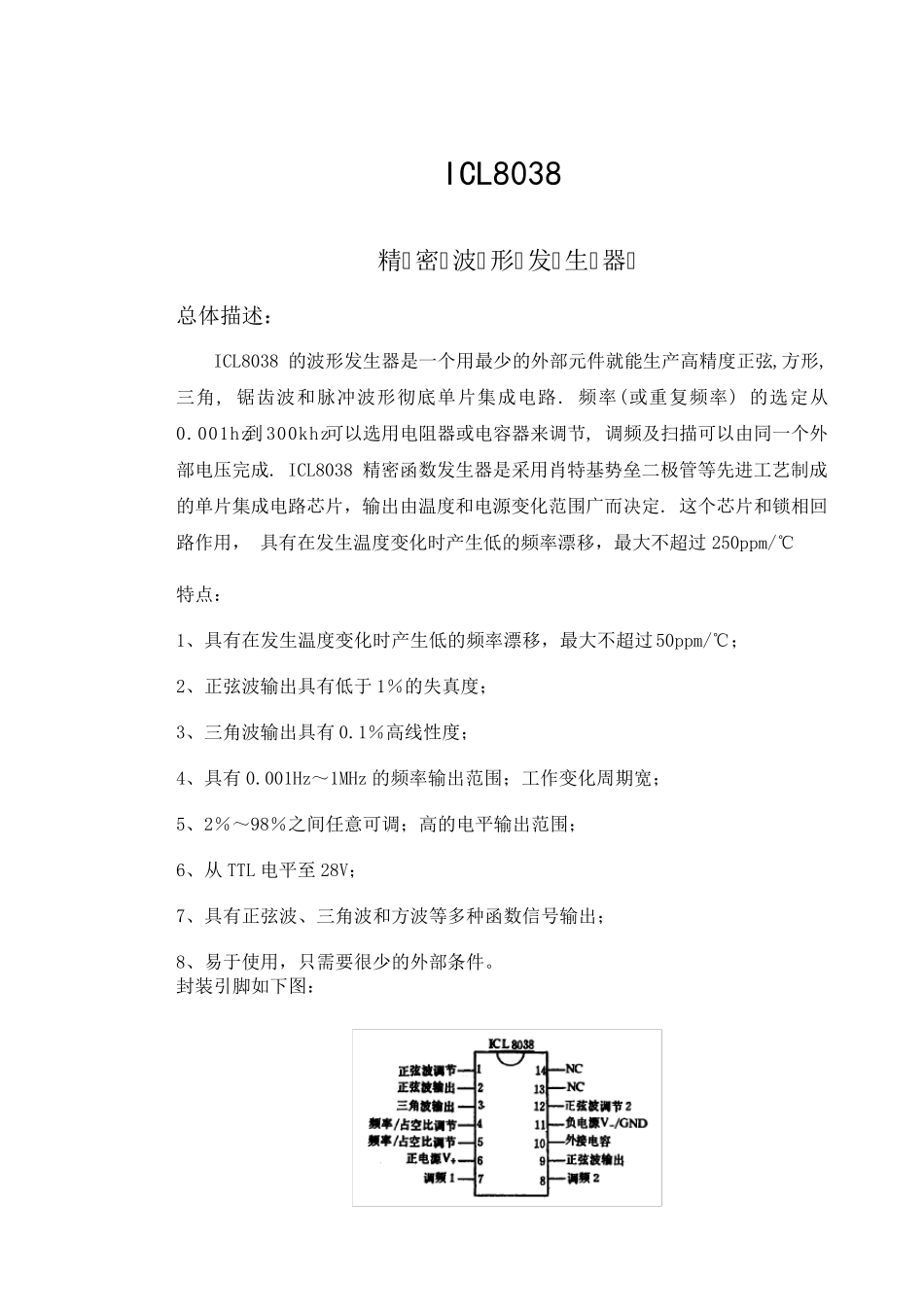

ICL8038 精 密 波 形 发 生 器 总体描述： ICL8038 的波形发生器是一个用最少的外部元件就能生产高精度正弦,方形,三角, 锯齿波和脉冲波形彻底单片集成电路. 频率(或重复频率) 的选定从0.001hz到300khz可以选用电阻器或电容器来调节, 调频及扫描可以由同一个外部电压完成. ICL8038 精密函数发生器是采用肖特基势垒二极管等先进工艺制成的单片集成电路芯片，输出由温度和电源变化范围广而决定. 这个芯片和锁相回路作用， 具有在发生温度变化时产生低的频率漂移，最大不超过250ppm/℃ 特点： 1、具有在发生温度变化时产生低的频率漂移，最大不超过50ppm/℃； 2、正弦波输出具有低于 1％的失真度； 3、三角波输出具有0.1％高线性度； 4、具有0.001Hz～1MHz 的频率输出范围；工作变化周期宽； 5、2％～98％之间任意可调；高的电平输出范围； 6、从TTL 电平至 28V； 7、具有正弦波、三角波和方波等多种函数信号输出； 8、易于使用，只需要很少的外部条件。 封装引脚如下图： ICL8038 内部原理框图 最大限值范围： 供电电压 (V- to V+). . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36V 输入电压 (任何管脚) . . . . . . . . . . . . . . . . . . . . .v - v + 输入电流（管4-5）.............................................. 25mA 输出槽电流（管脚3和9）........................................ 25mA 工作条件 温度范围ICL8038AC, ICL8038BC, ICL8038CC . . . . . . . . . . 0℃ to 70℃ 图1 测试电路 图2 ICL8038 内部详细的示意图 应用信息（看功能图） 外接电容C 由两个恒流源充电和放电，振荡电容C 由外部接入，它是由内部两个恒流源来完成充电放电过程。恒流源2 的工作状态是由恒流源1 对电容器 C连续充电，增加电容电压，从而改变比较器的输入电平，比较器的状态改变，带动触发器翻转来连续控制的。当触发器的状态使恒流源2 处于关闭状态，电容电压达到比较器 1 输入电压规定值的2／3 倍时，比较器 1 状态改变，使触发器工作状态发生翻转，将模拟开关 K 由B 点接到 A 点。由于恒流源2 的工作电流值为 2I，是恒流源1 的2 倍，电容器处于放电状态，在单位时间内电容器端电压将线性下降，当电容电压下降到比较器 2 的输入电压规定值的1／3 倍时，比较器 2 状态改变，使触...
