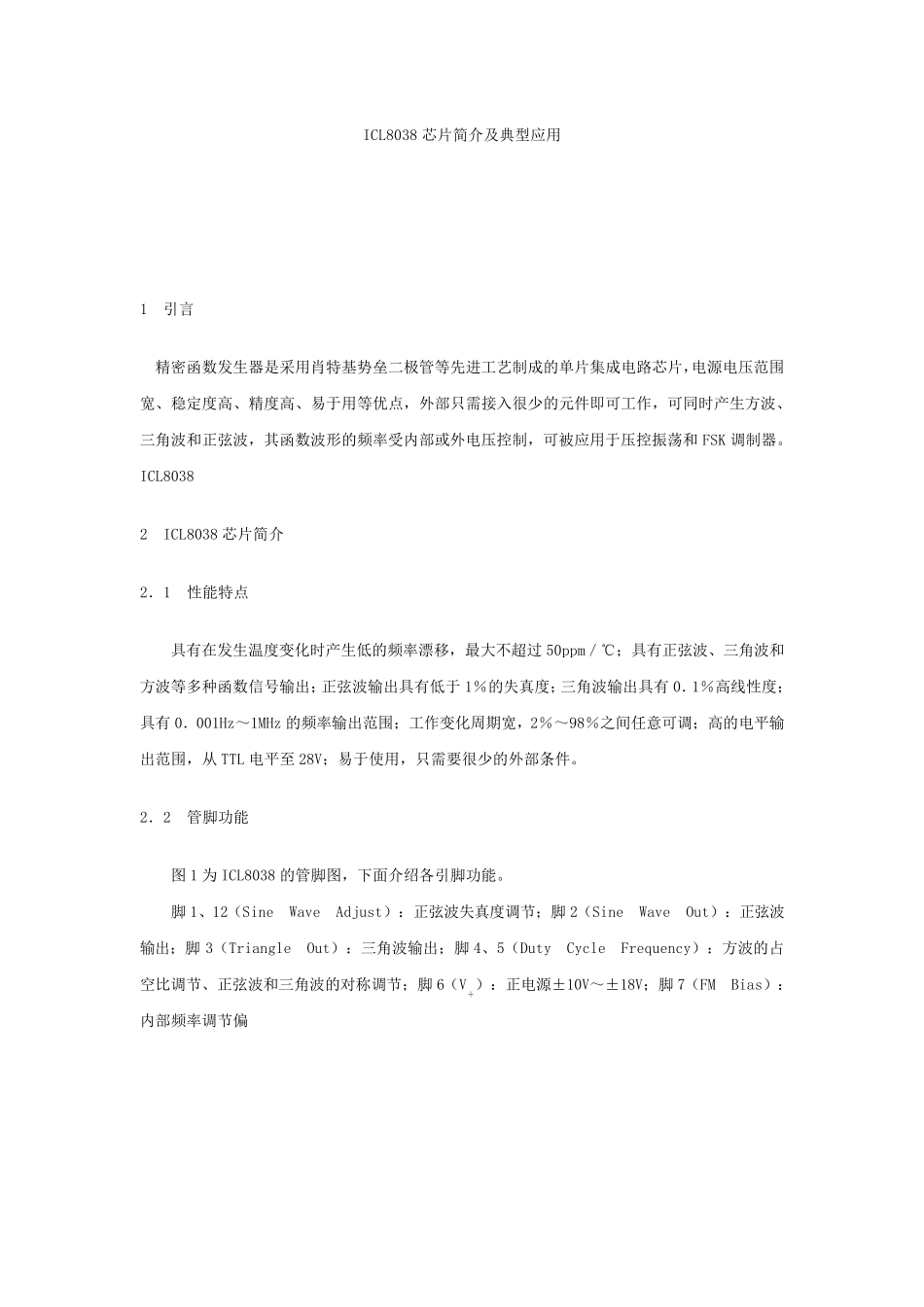

ICL8038 芯 片 简 介 及 典 型 应 用 1 引 言 精 密 函 数 发 生 器 是 采 用 肖 特 基 势 垒 二 极 管 等 先 进 工 艺 制 成 的 单 片 集 成 电 路 芯 片 ，电 源 电 压 范 围宽 、 稳 定 度 高 、 精 度 高 、 易 于 用 等 优 点 ， 外 部 只 需 接 入 很 少 的 元 件 即 可 工 作 ， 可 同 时 产 生 方 波 、三 角 波 和 正 弦 波 ， 其 函 数 波 形 的 频 率 受 内 部 或 外 电 压 控 制 ， 可 被 应 用 于 压 控 振 荡 和 FSK 调 制 器 。 ICL8038 2 ICL8038 芯 片 简 介 2． 1 性 能 特 点 具 有 在 发 生 温 度 变 化 时 产 生 低 的 频 率 漂 移 ， 最 大 不 超 过 50ppm／ ℃ ； 具 有 正 弦 波 、 三 角 波 和方 波 等 多 种 函 数 信 号 输 出 ； 正 弦 波 输 出 具 有 低 于 1％ 的 失 真 度 ； 三 角 波 输 出 具 有 0． 1％ 高 线 性 度 ；具 有 0． 001Hz～ 1MHz 的 频 率 输 出 范 围 ； 工 作 变 化 周 期 宽 ， 2％ ～ 98％ 之 间 任 意 可 调 ； 高 的 电 平输出 范 围 ， 从TTL 电 平至28V； 易 于 使用 ， 只 需 要很 少 的 外 部 条件 。 2． 2 管 脚功能 图1 为ICL8038 的 管 脚图， 下面介 绍各引 脚功能 。 脚1、 12（Sine Wave Adjust）：正 弦 波 失 真 度 调 节； 脚2（Sine Wave Out）：正 弦 波输 出 ； 脚3（Triangle Out）：三 角 波 输 出 ； 脚4、 5（Duty Cycle Frequency）：方 波 的 占空比调 节、 正 弦 波 和 三 角 波 的 对称调 节； 脚6（V＋）：正 电 源 ±10V～ ±18V； 脚7（FM Bias）：内 部 频 率 调 节偏 图1 ICL8038 管脚图 置电压输；脚8(FM Sweep)：外部扫描频率电压输入；脚9（Square Wave Out）：方波输出，为开路结构；脚10（Timing Capacitor）：外接振荡电容；脚11（V－ or GND）：负电原或地；脚13、14（NC）：空脚。 3 基本电路的工作原理 ICL8038 的内部框图如图2 所示。 图2 ICL8038 内部框图 其中，振荡电容C 由外部接入，它是由内部两个恒流源来完成充电放电过程。恒流源 2 的工作状态是由...
