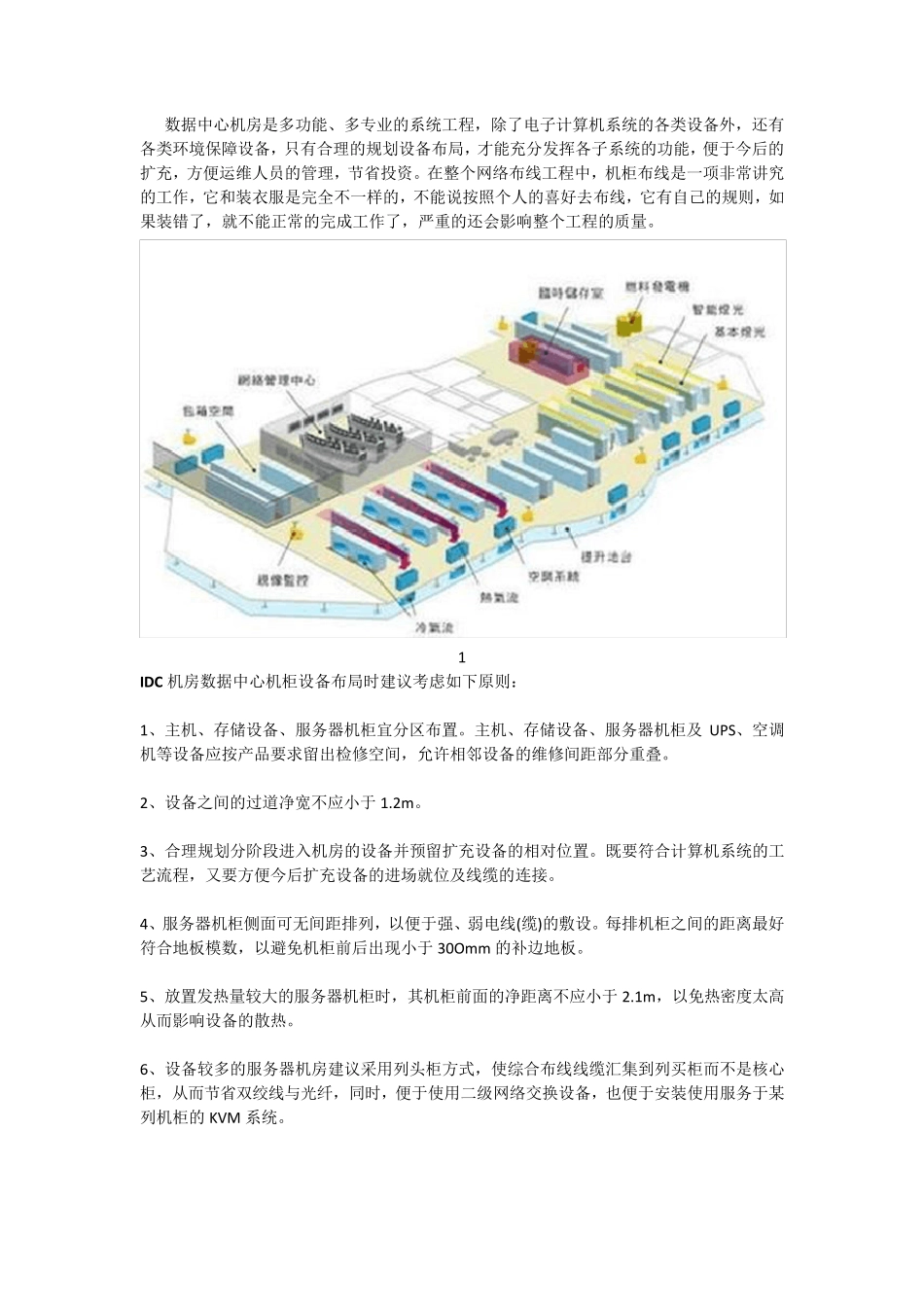

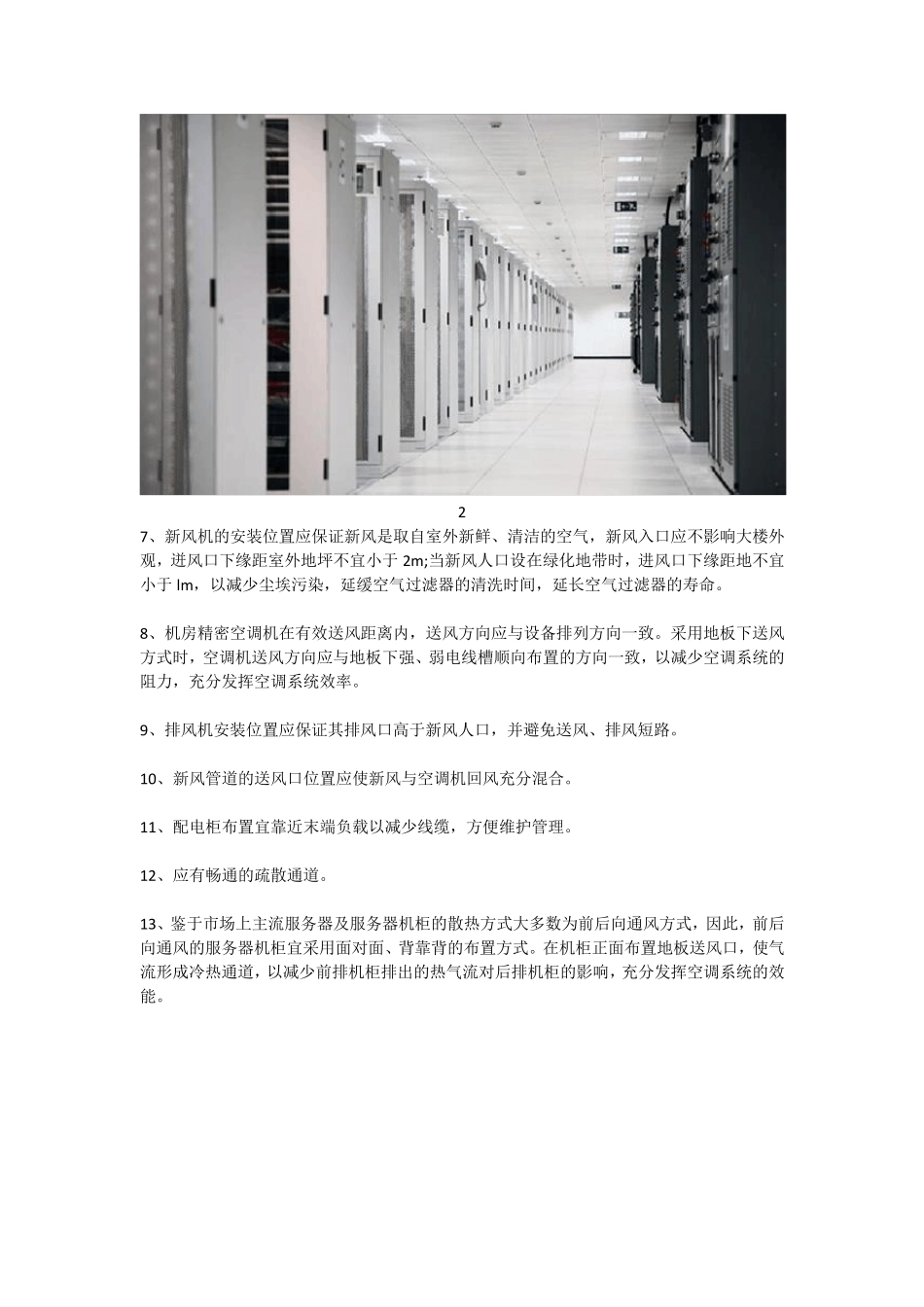

数据中心机房是多功能、多专业的系统工程,除了电子计算机系统的各类设备外,还有各类环境保障设备,只有合理的规划设备布局,才能充分发挥各子系统的功能,便于今后的扩充,方便运维人员的管理,节省投资。在整个网络布线工程中,机柜布线是一项非常讲究的工作,它和装衣服是完全不一样的,不能说按照个人的喜好去布线,它有自己的规则,如果装错了,就不能正常的完成工作了,严重的还会影响整个工程的质量。 1 IDC 机房数据中心机柜设备布局时建议考虑如下原则: 1、主机、存储设备、服务器机柜宜分区布置。主机、存储设备、服务器机柜及 UPS、空调机等设备应按产品要求留出检修空间,允许相邻设备的维修间距部分重叠。 2、设备之间的过道净宽不应小于 1.2m 。 3、合理规划分阶段进入机房的设备并预留扩充设备的相对位置。既要符合计算机系统的工艺流程,又要方便今后扩充设备的进场就位及线缆的连接。 4、服务器机柜侧面可无间距排列,以便于强、弱电线(缆)的敷设。每排机柜之间的距离最好符合地板模数,以避免机柜前后出现小于 30Om m 的补边地板。 5、放置发热量较大的服务器机柜时,其机柜前面的净距离不应小于 2.1m ,以免热密度太高从而影响设备的散热。 6、设备较多的服务器机房建议采用列头柜方式,使综合布线线缆汇集到列买柜而不是核心柜,从而节省双绞线与光纤,同时,便于使用二级网络交换设备,也便于安装使用服务于某列机柜的 KVM 系统。 2 7、新风机的安装位置应保证新风是取自室外新鲜、清洁的空气,新风入口应不影响大楼外观,迸风口下缘距室外地坪不宜小于 2m ;当新风人口设在绿化地带时,进风口下缘距地不宜小于 lm ,以减少尘埃污染,延缓空气过滤器的清洗时间,延长空气过滤器的寿命。 8、机房精密空调机在有效送风距离内,送风方向应与设备排列方向一致。采用地板下送风方式时,空调机送风方向应与地板下强、弱电线槽顺向布置的方向一致,以减少空调系统的阻力,充分发挥空调系统效率。 9、排风机安装位置应保证其排风口高于新风人口,并避免送风、排风短路。 10、新风管道的送风口位置应使新风与空调机回风充分混合。 11、配电柜布置宜靠近末端负载以减少线缆,方便维护管理。 12、应有畅通的疏散通道。 13、鉴于市场上主流服务器及服务器机柜的散热方式大多数为前后向通风方式,因此,前后向通风的服务器机柜宜采用面对面、背靠背的布置方式。在机柜正面布置地板送风口,使气流形成冷热...
