IEC61850规约整体介绍

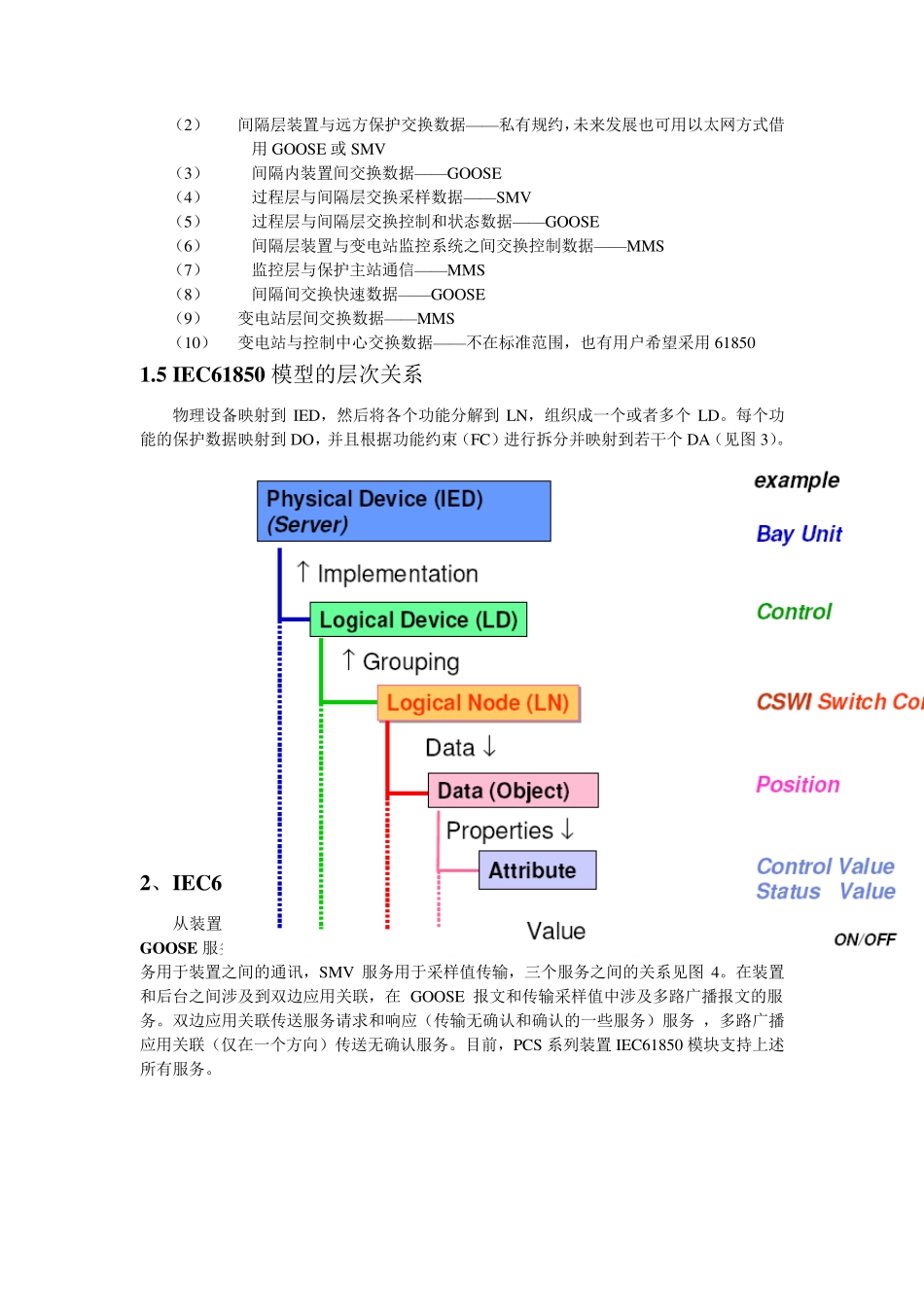

IEC61850 规约整体介绍 1. 总体概念 1.1 IEC61850 标准制定的背景 同传统的IEC60870-5-103 标准相比，IEC61850 不仅仅是一个单纯的通信规约，而且是数字化变电站自动化系统的标准，指导了变电站自动化的设计、开发、工程、维护等各个领域。该标准通过对变电站自动化系统中的对象统一建模，采用面向对象技术和独立于网络结构的抽象通信服务接口，增强了设备之间的互操作性，可以在不同厂家的设备之间实现无缝连接，从而大大提高变电站自动化技术水平和安全稳定运行水平，实现完全互操作。 IEC61850 解决的主要问题 （1） 网络通信； （2） 变电站内信息共享和互操作； （3） 变电站的集成与工程实施。 1.2 IEC61850 重要的基本名词 MMS：Manu factu ring Message Specification 制造报文规范 GOOSE：generic object oriented su bstation ev ents 面向通用对象的变电站事件 SV：sampled v alu e 采样值 LD：LOGICAL-DEVICE 逻辑设备，代表典型变电站功能集的实体 LN：LOICAL-NODE 逻辑节点，代表典型变电站功能的实体 CDC：common DATA class (DL/T860.73) 公用数据类 Data：位 于自动化设备中能够 被 读 、写 ，有 意 义 的结构化应 用信息。 DA：data attribu te数据属 性，数据属 性（IEC 61850-8-1）命 名：LD/LN$FC$DO$DA FC：fu nctional constraint 功能约束 FCDA：Fu nctionally constrained DataAttribu te 功能约束 数据属 性 互操作性：同一或 不同制造商 提供 的两 台 或 多 台IED 交 换 信息并 用这 些 信息正 确 地 配合 工作的能力 。 服务器 ：为 客 户 提供 服务或 发出 非 请 求 报文的实体。 客 户 端 ：向服务器 请 求 服务以及 接收 来 自服务器 非 请 求 报文的实体。 1.3 IEC61850 规约内容 的层 次 关 系 IEC61850 规约文本总共有 十 个部 分 ，每 个部 分 的名称 和关 系见 图 1。 第 六 部 分 规定了用于变电站智 能电子 设备配 置 的描 述 语 言 ，该语 言 称 作为 变电站配 置 描述 语 言 （SCL），适 用于描 述 按 照 DL/T 860.5 和 DL/T 860.7x 标准实现的智 能电子 设备配 置和通信系统，规范描 述 变电站自动化系统和变电站（开关 场 ）间关 系。 SCL 句 法 元 素 由 五部 分 构成：信息头 、变电站描 述 （...
