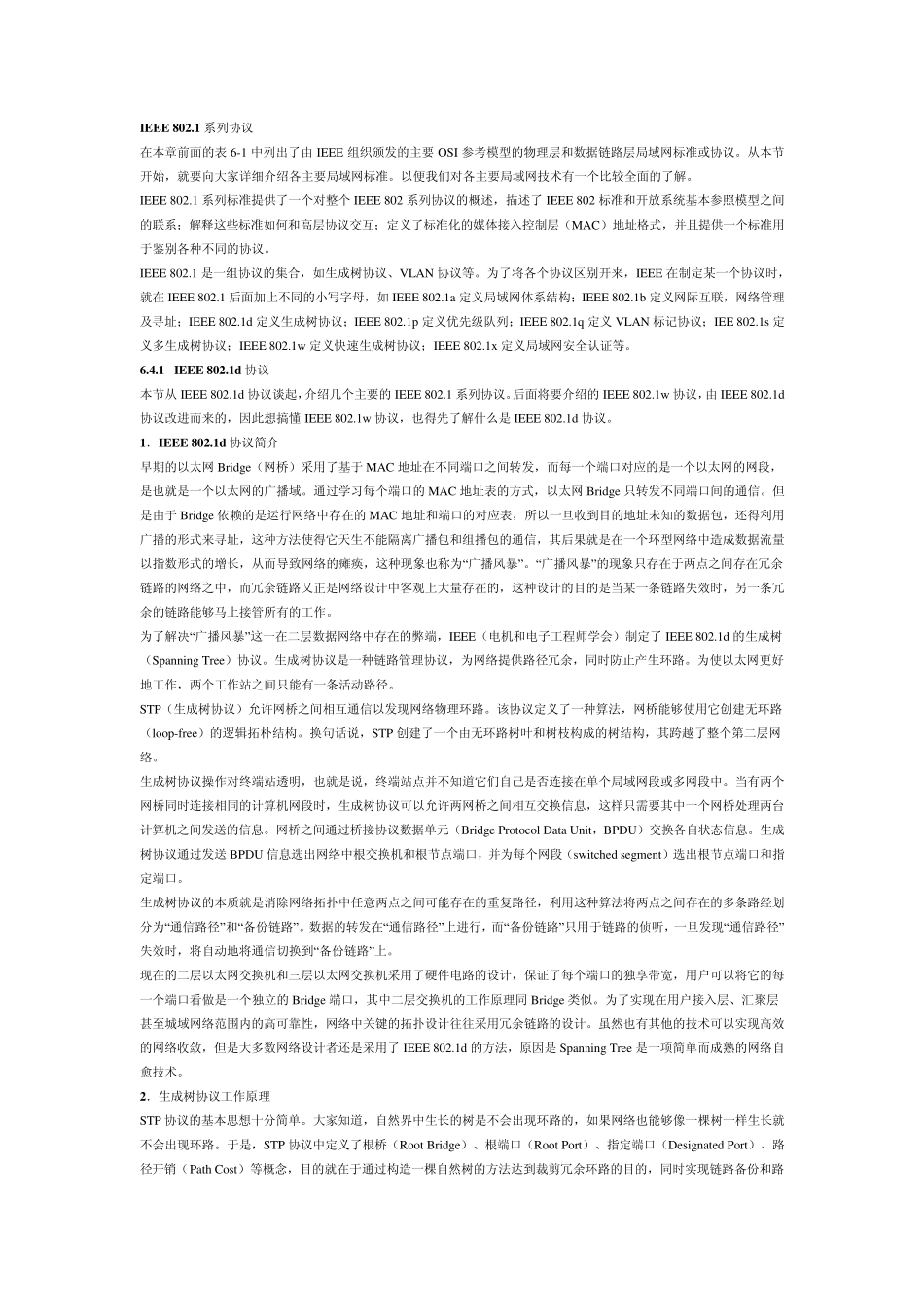

IEEE 802.1 系列协议 在本章前面的表6-1 中列出了由IEEE 组织颁发的主要OSI 参考模型的物理层和数据链路层局域网标准或协议。从本节开始，就要向大家详细介绍各主要局域网标准。以便我们对各主要局域网技术有一个比较全面的了解。 IEEE 802.1 系列标准提供了一个对整个IEEE 802 系列协议的概述，描述了IEEE 802 标准和开放系统基本参照模型之间的联系；解释这些标准如何和高层协议交互；定义了标准化的媒体接入控制层（MAC）地址格式，并且提供一个标准用于鉴别各种不同的协议。 IEEE 802.1 是一组协议的集合，如生成树协议、VLAN 协议等。为了将各个协议区别开来，IEEE 在制定某一个协议时，就在IEEE 802.1 后面加上不同的小写字母，如IEEE 802.1a 定义局域网体系结构；IEEE 802.1b 定义网际互联，网络管理及寻址；IEEE 802.1d 定义生成树协议；IEEE 802.1p 定义优先级队列；IEEE 802.1q 定义VLAN 标记协议；IEE 802.1s 定义多生成树协议；IEEE 802.1w 定义快速生成树协议；IEEE 802.1x定义局域网安全认证等。 6.4.1 IEEE 802.1d 协议 本节从IEEE 802.1d 协议谈起，介绍几个主要的IEEE 802.1 系列协议。后面将要介绍的IEEE 802.1w 协议，由IEEE 802.1d协议改进而来的，因此想搞懂 IEEE 802.1w 协议，也得先了解什么是IEEE 802.1d 协议。 1．IEEE 802.1d 协议简介 早期的以太网Bridge（网桥）采用了基于MAC 地址在不同端口之间转发，而每一个端口对应的是一个以太网的网段，是也就是一个以太网的广播域。通过学习每个端口的MAC 地址表的方式，以太网Bridge 只转发不同端口间的通信。但是由于Bridge 依赖的是运行网络中存在的MAC 地址和端口的对应表，所以一旦收到目的地址未知的数据包，还得利用广播的形式来寻址，这种方法使得它天生不能隔离广播包和组播包的通信，其后果就是在一个环型网络中造成数据流量以指数形式的增长，从而导致网络的瘫痪，这种现象也称为“广播风暴”。“广播风暴”的现象只存在于两点之间存在冗余链路的网络之中，而冗余链路又正是网络设计中客观上大量存在的，这种设计的目的是当某一条链路失效时，另一条冗余的链路能够马上接管所有的工作。 为了解决“广播风暴”这一在二层数据网络中存在的弊端，IEEE（电机和电子工程师学会）制定了IEEE 802.1d 的生成树（Spanning Tree）协议。生成树协议是一种链路管理协议，为网络提供路径冗余，同时防止产生...
