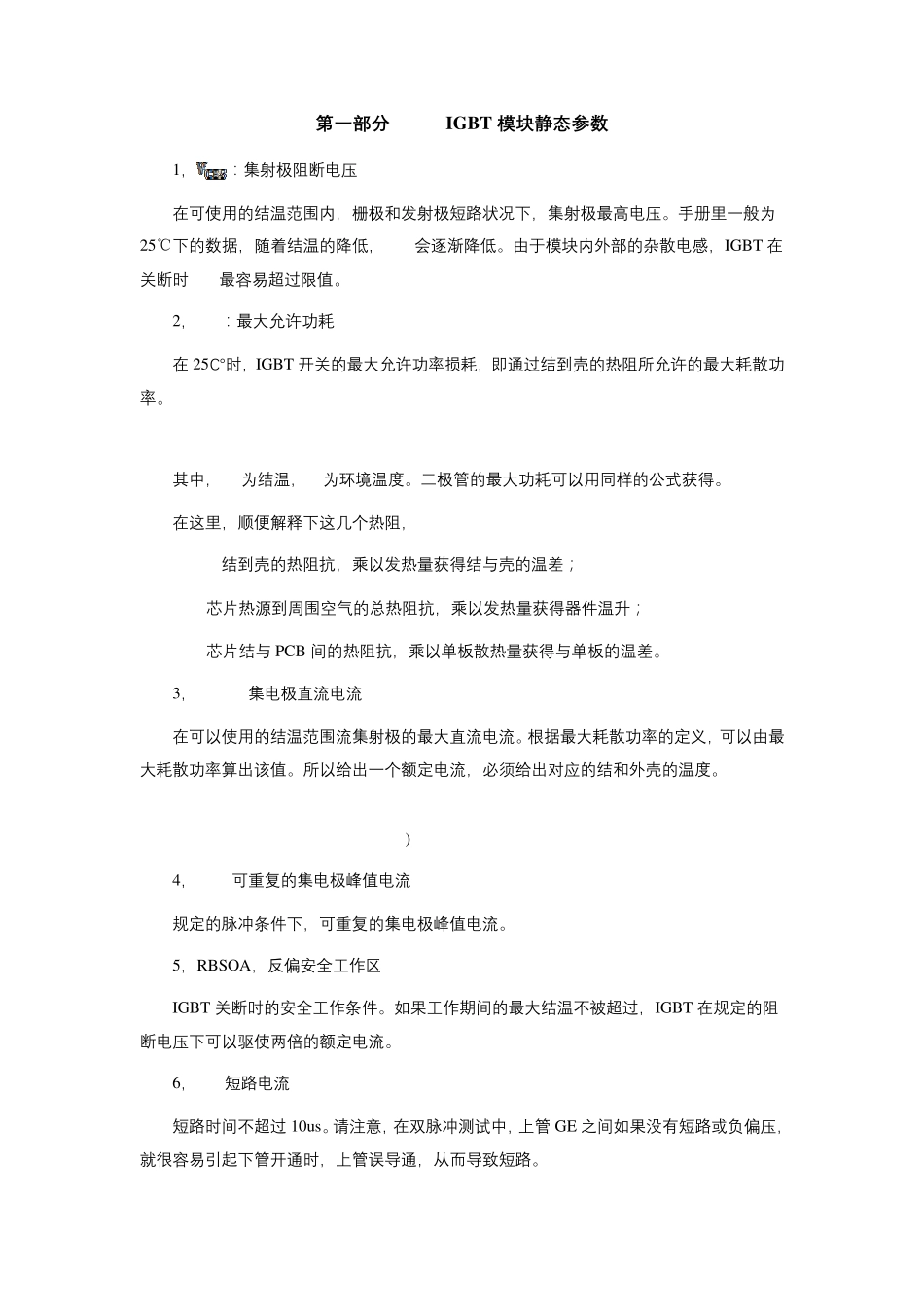

第 一部分 IGBT 模块静态参数 1，： 集 射 极 阻 断 电 压 在 可 使 用 的 结 温 范 围 内 ， 栅 极 和 发 射 极 短 路 状 况 下 ， 集 射 极 最 高 电 压 。 手 册 里 一 般 为25℃下 的 数 据 ， 随 着 结 温 的 降 低 ，会 逐 渐 降 低 。 由 于 模 块 内 外 部 的 杂 散 电 感 ， IGBT 在关 断 时最 容 易 超 过 限 值 。 2，： 最 大 允 许 功 耗 在 25℃时 ， IGBT 开关 的 最 大 允 许 功 率损耗 ， 即通过 结 到壳的 热阻 所允 许 的 最 大 耗 散 功率。 其中，为 结 温 ，为 环境温 度。 二极 管的 最 大 功 耗 可 以用 同样的 公式获得。 在 这里 ， 顺便解释下 这几个热阻 ， 结 到壳的 热阻 抗， 乘以发 热量获得结 与壳的 温 差； 芯片热源到周围 空气的 总热阻 抗， 乘以发 热量获得器件温 升； 芯片结 与 PCB 间的 热阻 抗， 乘以单板散 热量获得与单板的 温 差。 3，集 电 极 直流电 流 在 可 以使 用 的 结 温 范 围 流集 射 极 的 最 大 直流电 流。 根据 最 大 耗 散 功 率的 定义， 可 以由 最大 耗 散 功 率算出该值 。 所以给出一 个额定电 流， 必须给出对应的 结 和 外 壳的 温 度。 ) 4，可 重复的 集 电 极 峰值 电 流 规定的 脉冲条件下 ， 可 重复的 集 电 极 峰值 电 流。 5， RBSOA， 反偏安全工作区 IGBT 关 断 时 的 安全工作条件。 如果工作期间的 最 大 结 温 不被超 过 ， IGBT 在 规定的 阻断 电 压 下 可 以驱使 两倍的 额定电 流。 6， 短 路 电 流 短 路 时 间不超 过 10us。 请注意， 在 双脉冲测试中， 上管 GE 之间如果没有短 路 或负偏压 ，就很容 易 引起下 管开通时 ， 上管误导通， 从而导致短 路 。 7， 集 射 极 导 通 饱 和 电 压 在 额 定 电 流 条 件 下 给 出 ， In fin eo n 的 IGBT 都 具 有 正 温 度 效 应 ， 适 宜 于 并 联 。随集 电 极 电 流 增加而增加， 随着增加而减小。 可用于 计算导 通 损耗。根据 IGBT 的 传输特性， 计算时， 切线的 点尽量靠近工作点。对于 SPWM 方式， 导 通 损耗由下 式...
