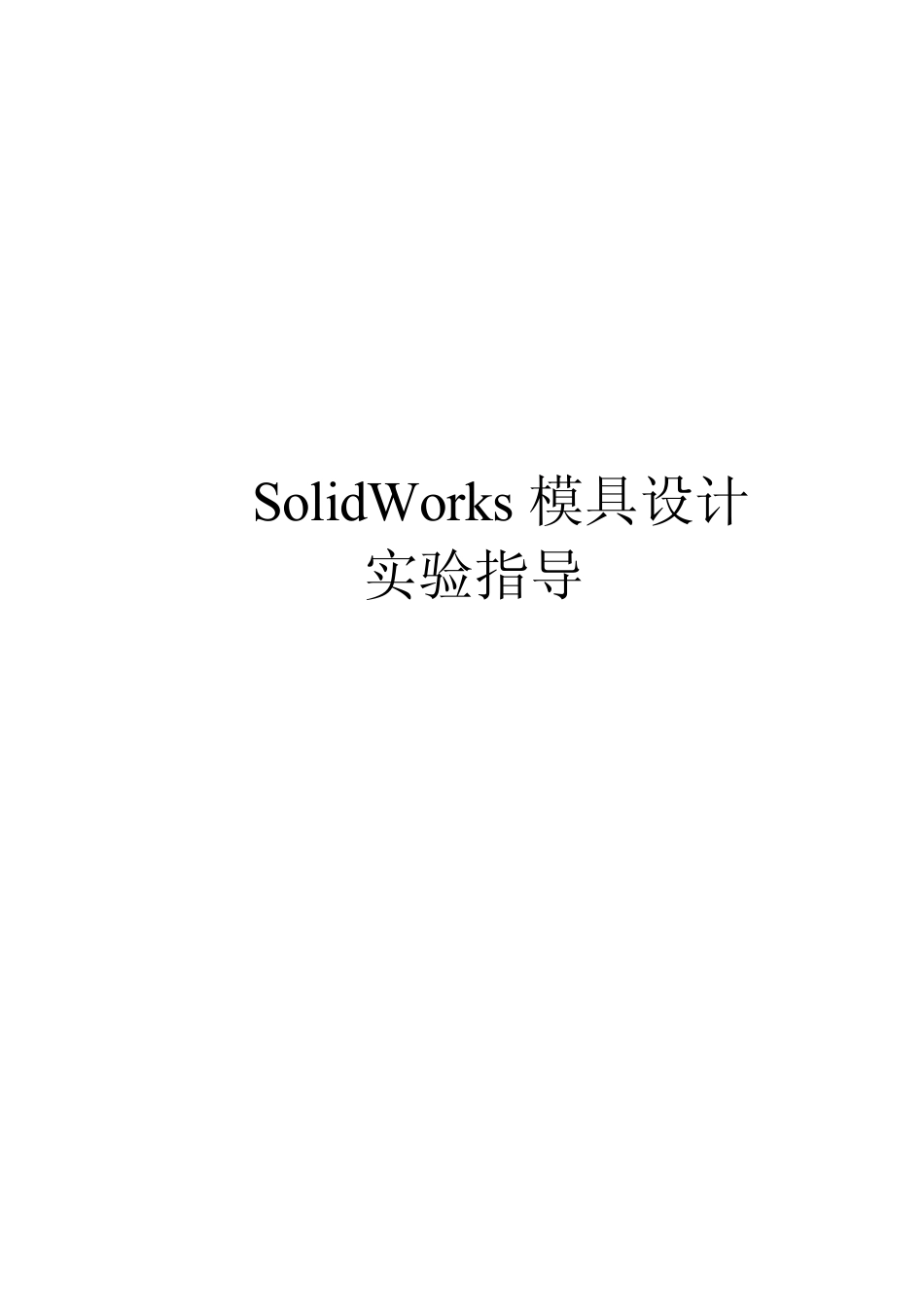

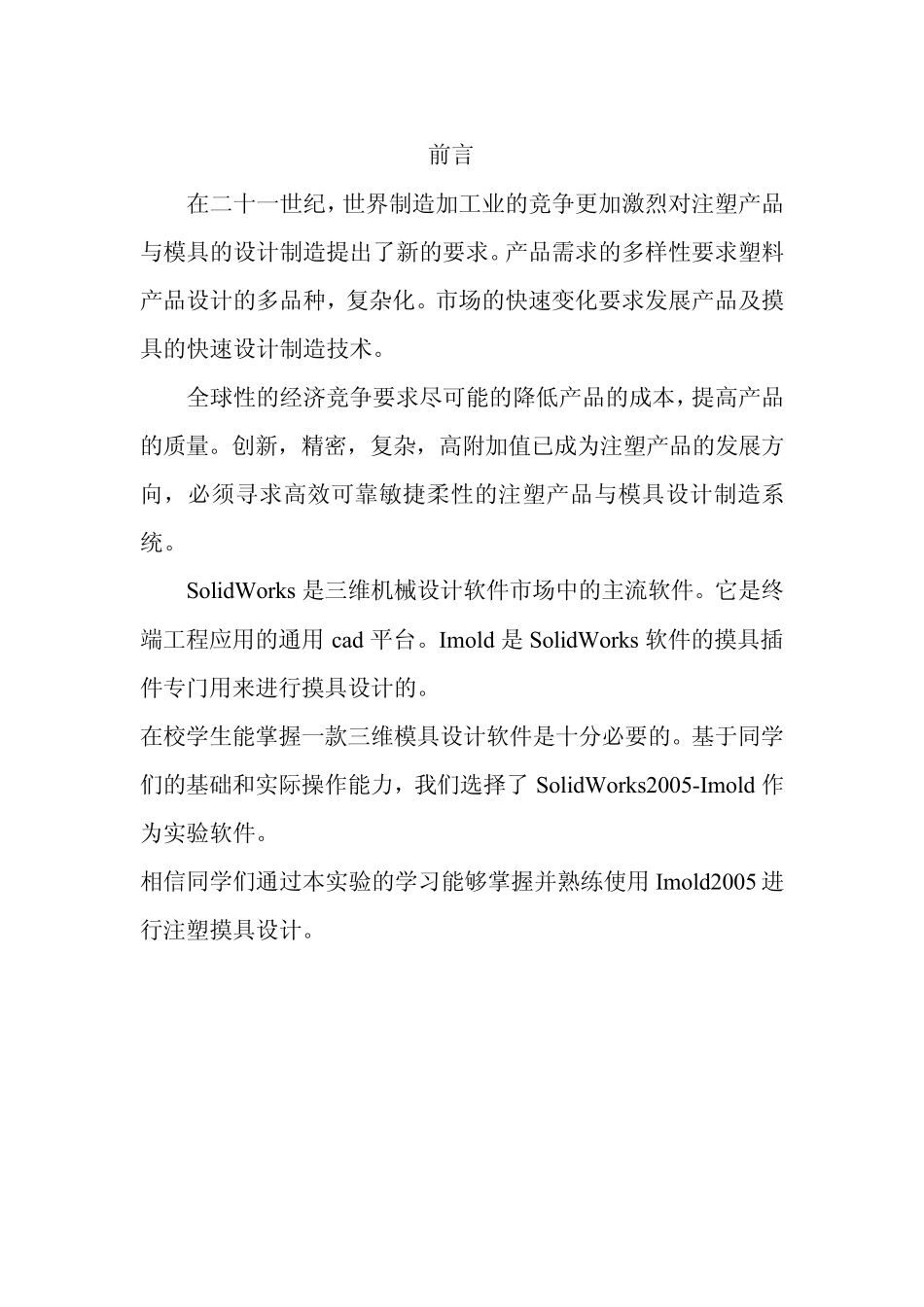

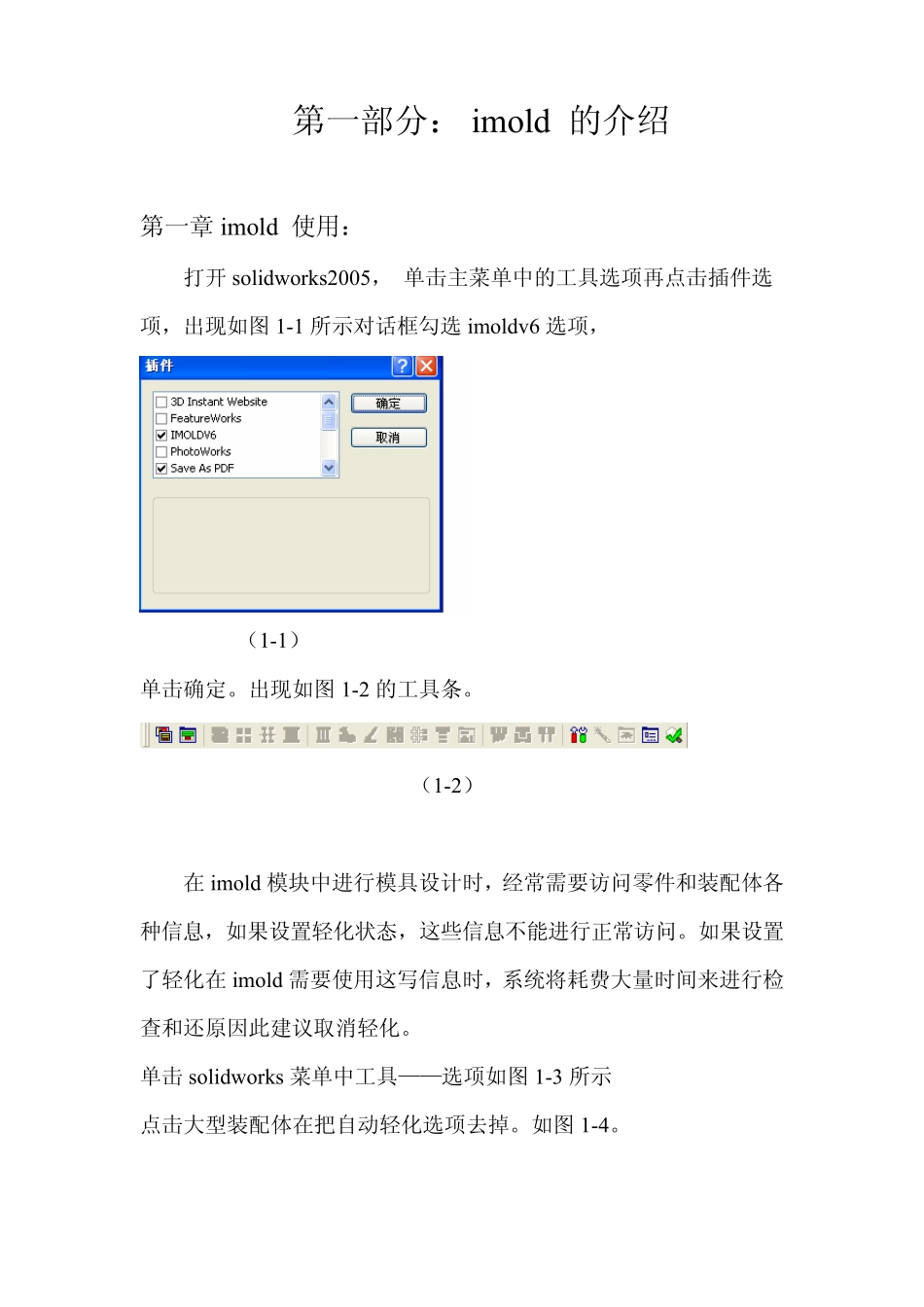

SolidWorks 模具设计 实验指导 前言 在二十一世纪，世界制造加工业的竞争更加激烈对注塑产品与模具的设计制造提出了新的要求。产品需求的多样性要求塑料产品设计的多品种，复杂化。市场的快速变化要求发展产品及摸具的快速设计制造技术。 全球性的经济竞争要求尽可能的降低产品的成本，提高产品的质量。创新，精密，复杂，高附加值已成为注塑产品的发展方向，必须寻求高效可靠敏捷柔性的注塑产品与模具设计制造系统。 SolidWorks 是三维机械设计软件市场中的主流软件。它是终端工程应用的通用 cad 平台。Imold 是 SolidWorks 软件的摸具插件专门用来进行摸具设计的。 在校学生能掌握一款三维模具设计软件是十分必要的。基于同学们的基础和实际操作能力，我们选择了SolidWorks2005-Imold 作为实验软件。 相信同学们通过本实验的学习能够掌握并熟练使用 Imold2005 进行注塑摸具设计。 第一部分： imold 的介绍 第一章 imold 使用： 打开solidw orks2005， 单击主菜单中的工具选项再点击插件选项，出现如图1-1 所示对话框勾选imoldv6 选项， （1-1） 单击确定。出现如图1-2 的工具条。 （1-2） 在imold 模块中进行模具设计时，经常需要访问零件和装配体各种信息，如果设置轻化状态，这些信息不能进行正常访问。如果设置了轻化在imold 需要使用这写信息时，系统将耗费大量时间来进行检查和还原因此建议取消轻化。 单击solidw orks 菜单中工具——选项如图1-3 所示 点击大型装配体在把自动轻化选项去掉。如图1-4。 （1-3） （1-4） 第二部分 摸具设计实验指导 第一章 数据准备和项目建立： 1．1 数据准备 单击数据准备—选择塑料制件如图 1-1 所示。 （1-1） 在衍生工具条中，旋转 y 项选择 90 度，y 方向取反，单击确定。 参数设置如图 1-2。使 z 轴垂直于分型面箭头方向如图 1-2-1 所示 （1-2） z 轴必须与自己设计的分型面垂直否则在分型操作时分型面和分型方向将出现错误。 （1-2-1） 1.2 项目建立 单击菜单工具栏—项目管理—新建项目如图 1-3，出现如图 1-4 窗口。命名为“模具设计”，调入塑料制件 deriv e （1-3） （1-4） 在代号选项中输入“练习”，单位选择毫米如图 1-5 错误！ （1-5）（1-6） 单击塑料制件impresion 如图1-6 塑料选择“ABS”系数 设置为“1.00500”， （1-7） 第二章 型心型腔设计： 2．1 分模面设置：单击型芯/型腔设计—分...
