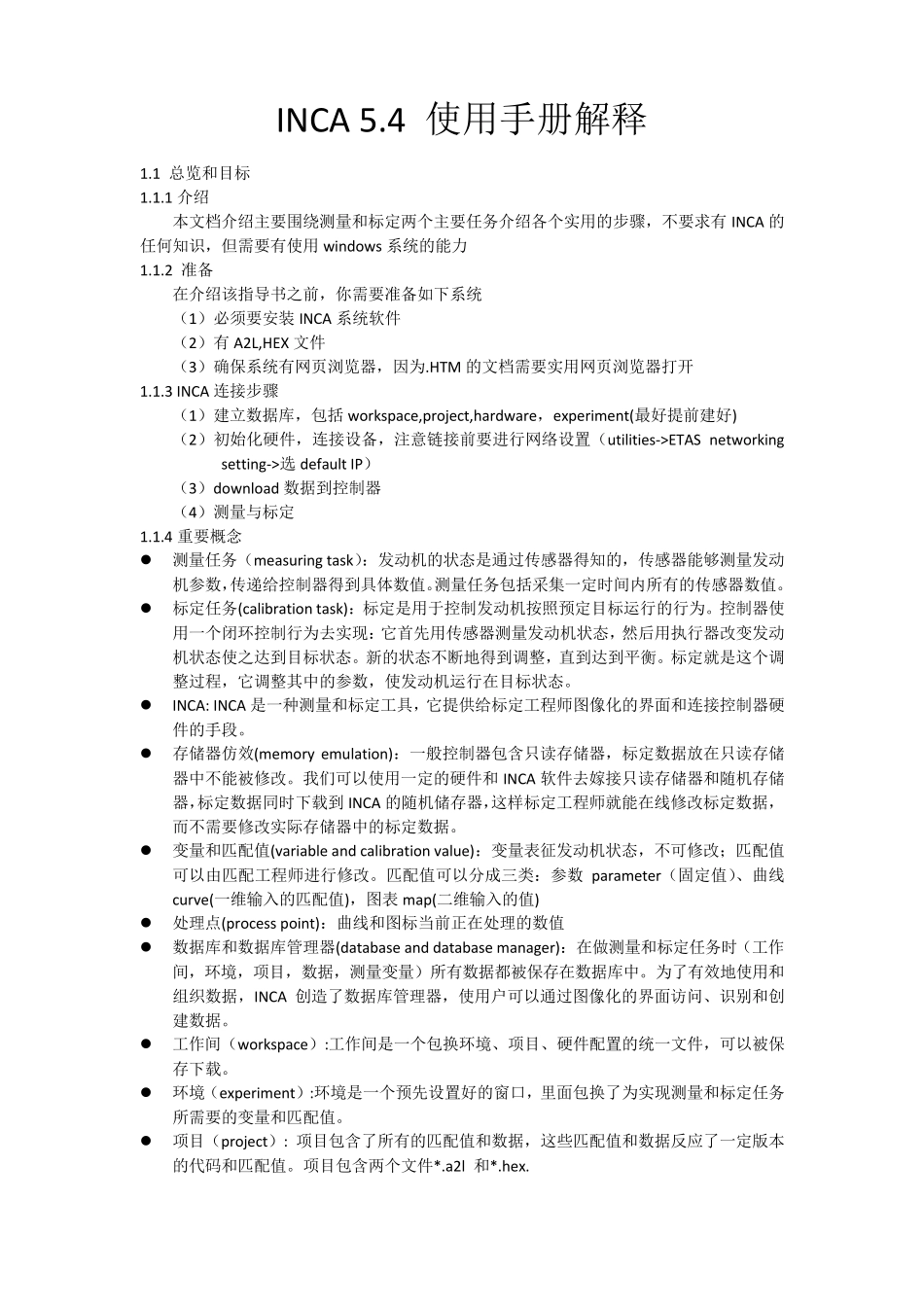

INCA5.4使用手册解释_第1页
1/28

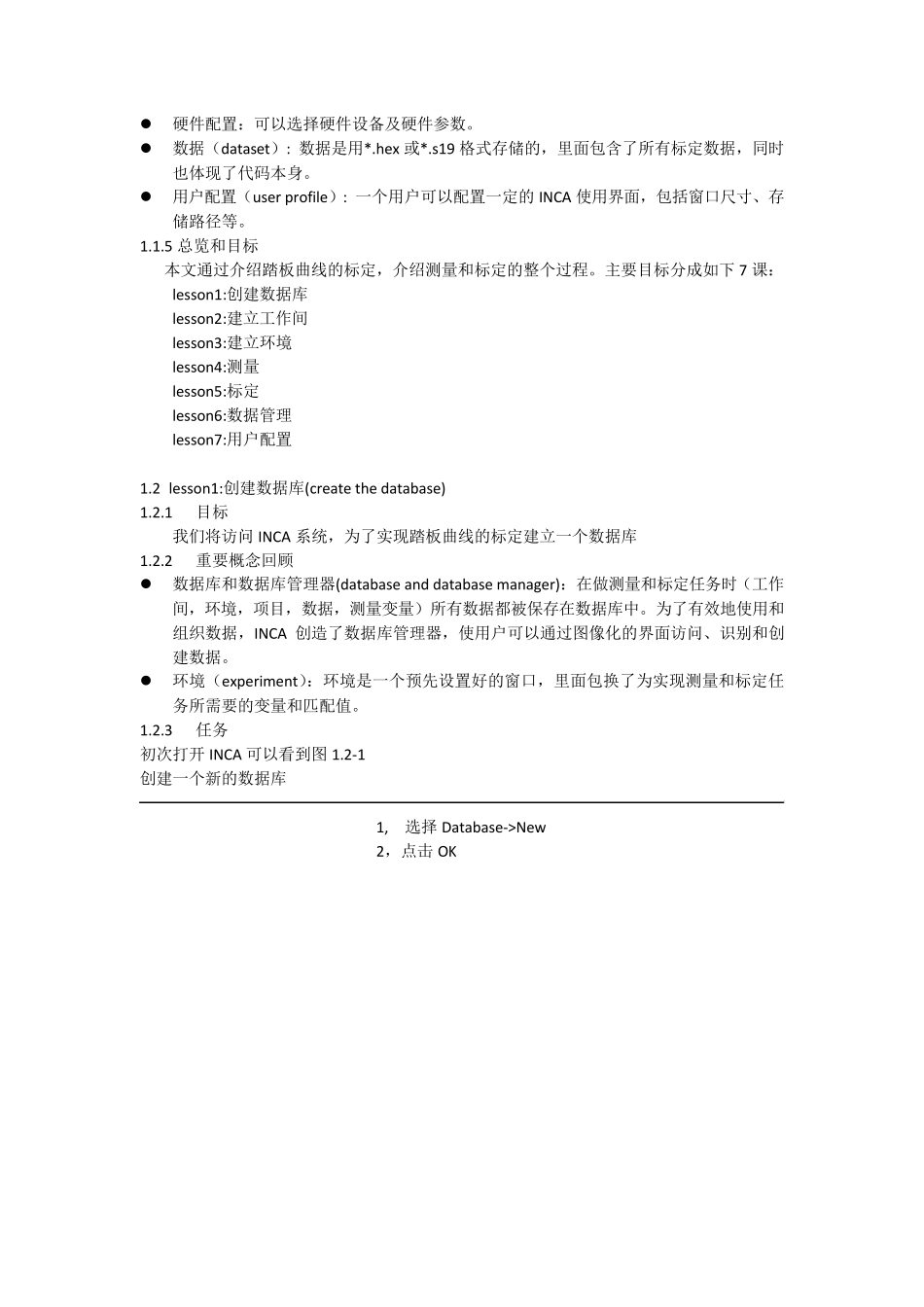

INCA5.4使用手册解释_第2页
2/28

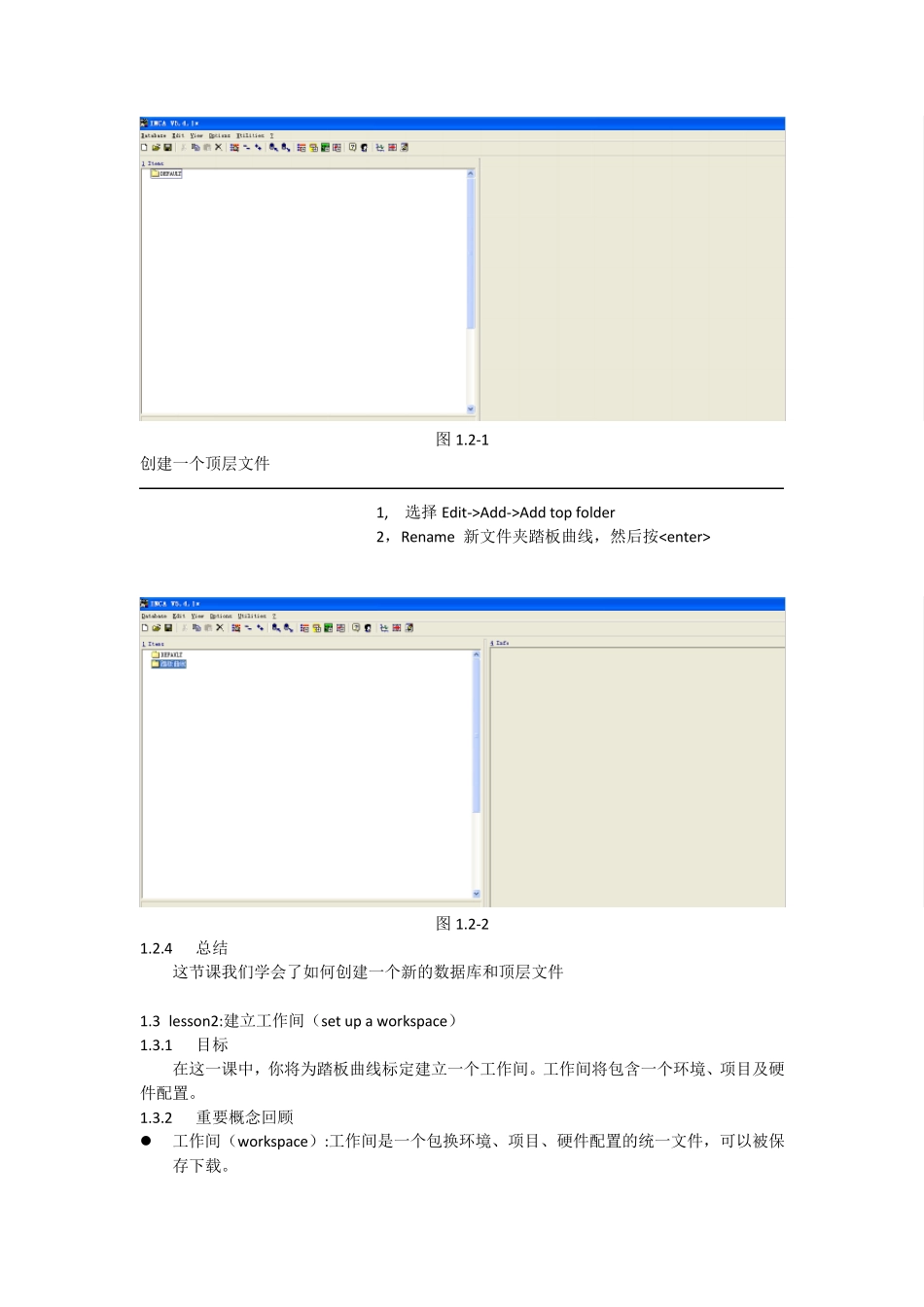

INCA5.4使用手册解释_第3页
3/28
INCA 5.4 使用手册解释 1.1 总览和目标 1.1.1 介绍 本文档介绍主要围绕测量和标定两个主要任务介绍各个实用的步骤,不要求有 INCA 的任何知识,但需要有使用 windows 系统的能力 1.1.2 准备 在介绍该指导书之前,你需要准备如下系统 (1)必须要安装 INCA 系统软件 (2)有 A2L,HEX 文件 (3)确保系统有网页浏览器,因为.HTM 的文档需要实用网页浏览器打开 1.1.3 INCA 连接步骤 (1)建立数据库,包括 workspace,project,hardware,experiment(最好提前建好) (2)初始化硬件,连接设备,注意链接前要进行网络设置(utilities->ETAS networking setting->选 default IP) (3)download 数据到控制器 (4)测量与标定 1.1.4 重要概念  测量任务(measuring task):发动机的状态是通过传感器得知的,传感器能够测量发动机参数,传递给控制器得到具体数值。测量任务包括采集一定时间内所有的传感器数值。  标定任务(calibration task):标定是用于控制发动机按照预定目标运行的行为。控制器使用一个闭环控制行为去实现:它首先用传感器测量发动机状态,然后用执行器改变发动机状态使之达到目标状态。新的状态不断地得到调整,直到达到平衡。标定就是这个调整过程,它调整其中的参数,使发动机运行在目标状态。  INCA: INCA 是一种测量和标定工具,它提供给标定工程师图像化的界面和连接控制器硬件的手段。  存储器仿效(memory emulation):一般控制器包含只读存储器,标定数据放在只读存储器中不能被修改。我们可以使用一定的硬件和 INCA 软件去嫁接只读存储器和随机存储器,标定数据同时下载到 INCA 的随机储存器,这样标定工程师就能在线修改标定数据,而不需要修改实际存储器中的标定数据。  变量和匹配值(variable and calibration value):变量表征发动机状态,不可修改;匹配值可以由匹配工程师进行修改。匹配值可以分成三类:参数 parameter(固定值)、曲线curve(一维输入的匹配值),图表map(二维输入的值)  处理点(process point):曲线和图标当前正在处理的数值  数据库和数据库管理器(database and database manager):在做测量和标定任务时(工作间,环境,项目,数据,测量变量)所有数据都被保存在数据库中。为了有效地使用和组织数据,INCA 创造了数据库管理器,使用户可以通过图像化的界面访问、识别和创建数据。  工作间(workspace):...
