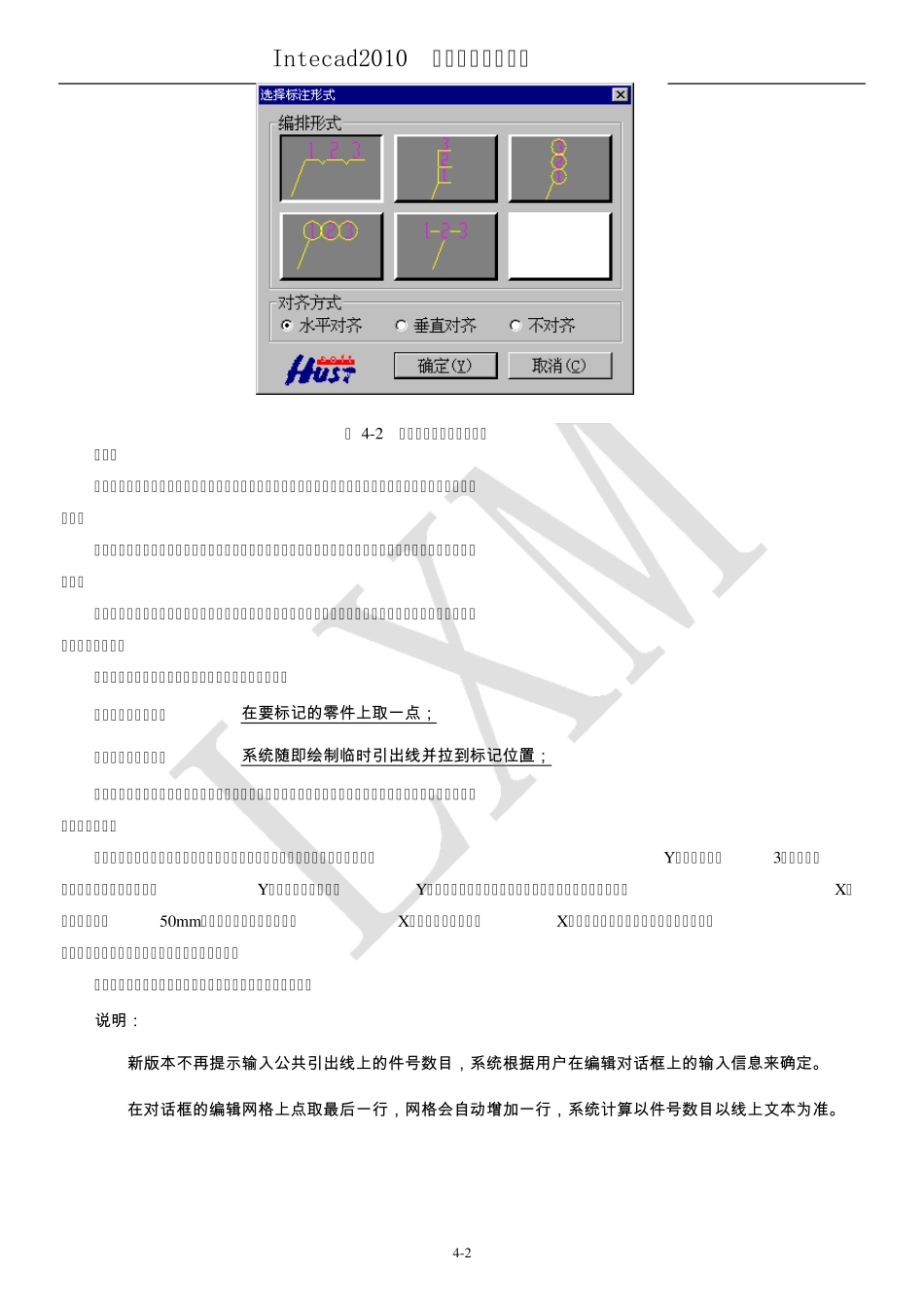

Intecad2010 明细表及表格处理 4 -1 明细表及表格处理 装配图明细表及表格处理(BOM)为用户提供件号 标 注 、明细表生成、编辑、插入、删除、文件输入输出、明细表的排序，明细表的重排，重新生成和修复，旧图转换，数据库接口等功能，菜单界面如图4－ 1 所示。此外，还可以将用户已经有的明细表自动处理成InteCAD 的格式，使其具备上述功能。关于标题栏的定义详见有关章节。 图 4 － 1 明细表处理菜单 4.1 标注零件序号（label） 根据图家标准(GB4558.2-84)的规定，零件序号的标注在格式上主要采取下图所示的五种类型。 点取菜单或键入命令，系统弹出“选择件号标注形式”对话框，用户可以选择任意一种形式进行件号标注。 Intecad2010 明细表及表格处理 4-2 图 4-2 选择件号标注形式对话框 其中： 按钮“水平对齐”：表示该件号和其它件号是沿水平方向对齐的，根据用户指定的位置自动导向到水平对齐位置； 按钮“垂直对齐”：表示该件号和其它件号是沿垂直方向对齐的，根据用户指定的位置自动导向到水平对齐位置； 按钮“不对齐”：表示该件号的位置是随机放置，由用户的指定位置来确定。注意此时该件号不能为其它件号提供对齐位置。 选择其中一种序号编排形式和对齐方式后，系统提示： 点取件号标记目标：在 要 标 记 的 零 件 上 取 一 点 ； 点取件号标记位置：系 统 随 即 绘 制 临 时 引 出 线 并 拉 到 标 记 位 置 ； 如果指定了对齐方式，系统会根据这个指定位置自动寻找对齐点；如果是第一个标注件号则记录其当前的位置作为对齐点。 件号标注按顺时针方向排列。使用水平对齐方式时，若点取的位置与任一对齐点Y坐标之差小于3倍字符高度时，系统修改当前的位置的Y坐标至原定对齐点的Y坐标；使用垂直对齐方式时，如果标记位置和任一对齐点X方向的间距小于50mm时，系统修改当前的位置的X坐标至原定对齐点的X坐标。如果搜索不到合适的对齐点，则不修改件号的标记位置，直接作为新对齐点记录它。 选取了标记目标和标记位置之后，系统弹出件号编辑对话框。 说 明 ： 1) 新 版 本 不 再 提 示 输 入 公 共 引 出 线 上 的 件 号 数 目 ， 系 统 根 据 用 户 在 编 辑 对 话 框 上 的 输 入 信 息 来 确 定 。 2) 在 对 话 框 的 编 辑 网格上 点 取 最后一 行， 网格会自动增加一 行， 系 统 计算以件 号 ...
