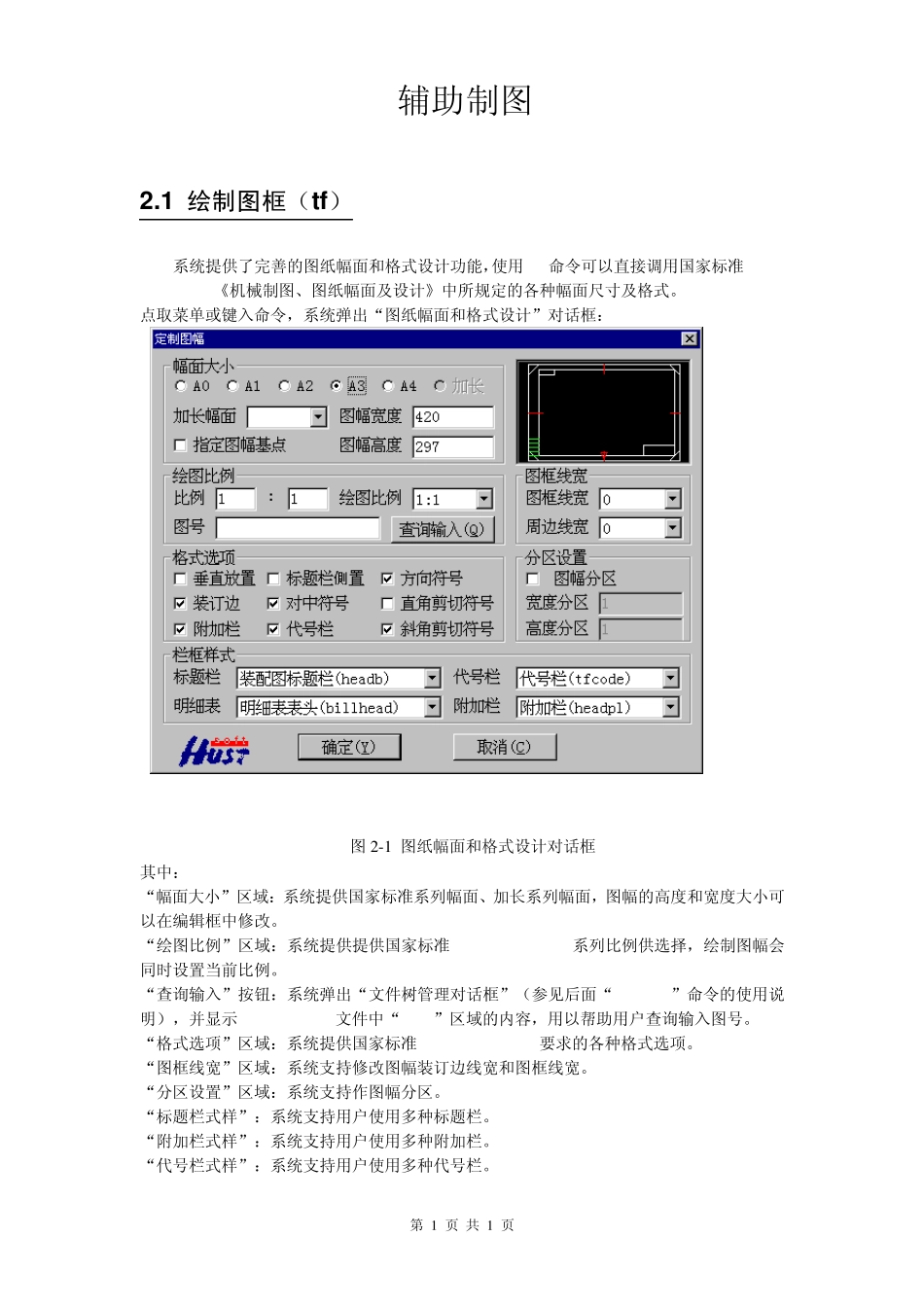

辅助制图 第 1 页 共 1 页 2
1 绘制图框（tf） 系统提供了完善的图纸幅面和格式设计功能，使用tf命令可以直接调用国家标准(GB/T 14689-93)《机械制图、图纸幅面及设计》中所规定的各种幅面尺寸及格式
点取菜单或键入命令，系统弹出“图纸幅面和格式设计”对话框： 图2 -1 图纸幅面和格式设计对话框 其中： “幅面大小”区域：系统提供国家标准系列幅面、加长系列幅面，图幅的高度和宽度大小可以在编辑框中修改
“绘图比例”区域：系统提供提供国家标准(GB/T 14690-93)系列比例供选择，绘制图幅会同时设置当前比例
“查询输入”按钮：系统弹出“文件树管理对话框”（参见后面“MANTREE”命令的使用说明），并显示 InteCAD
dat文件中“Code”区域的内容，用以帮助用户查询输入图号
“格式选项”区域：系统提供国家标准(GB/T 14689-93)要求的各种格式选项
“图框线宽”区域：系统支持修改图幅装订边线宽和图框线宽
“分区设置”区域：系统支持作图幅分区
“标题栏式样”：系统支持用户使用多种标题栏
“附加栏式样”：系统支持用户使用多种附加栏
“代号栏式样”：系统支持用户使用多种代号栏

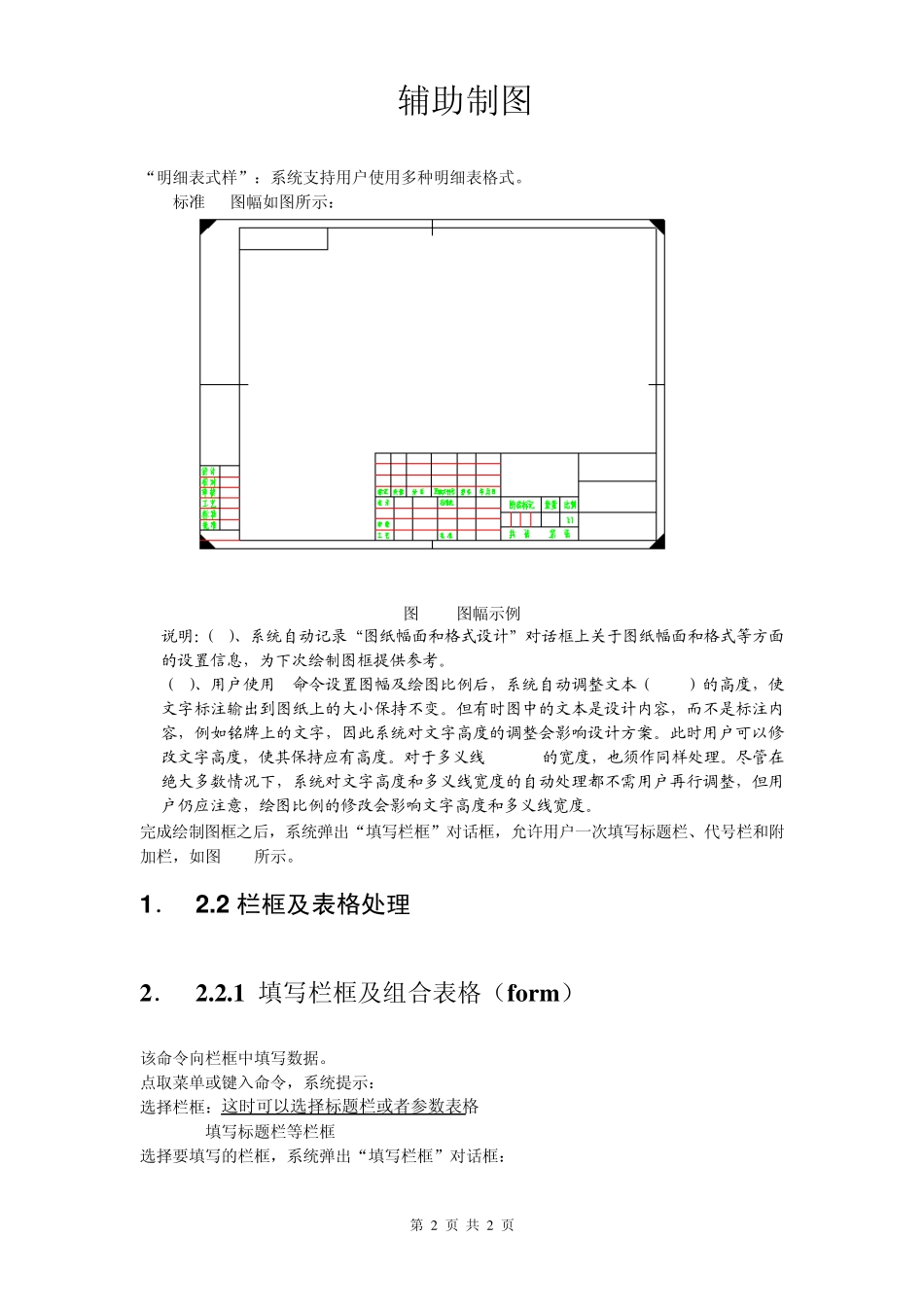

辅助制图 第 2 页 共 2 页 “明细表式样”：系统支持用户使用多种明细表格式
标准 A4图幅如图所示： 图2-2 图幅示例 说明：（1）、系统自动记录“图纸幅面和格式设计”对话框上关于图纸幅面和格式等方面的设置信息，为下次绘制图框提供参考
（2）、用户使用tf命令设置图幅及绘图比例后，系统自动调整文本（text）的高度，使文字标注输出到图纸上的大小保持不变
但有时图中的文本是设计内容，而不是标注内容，例如铭牌上的文字，因此系统对文字高度的调整会影响设计方案
此时用户可以修改文字高度，使其保持应有高度

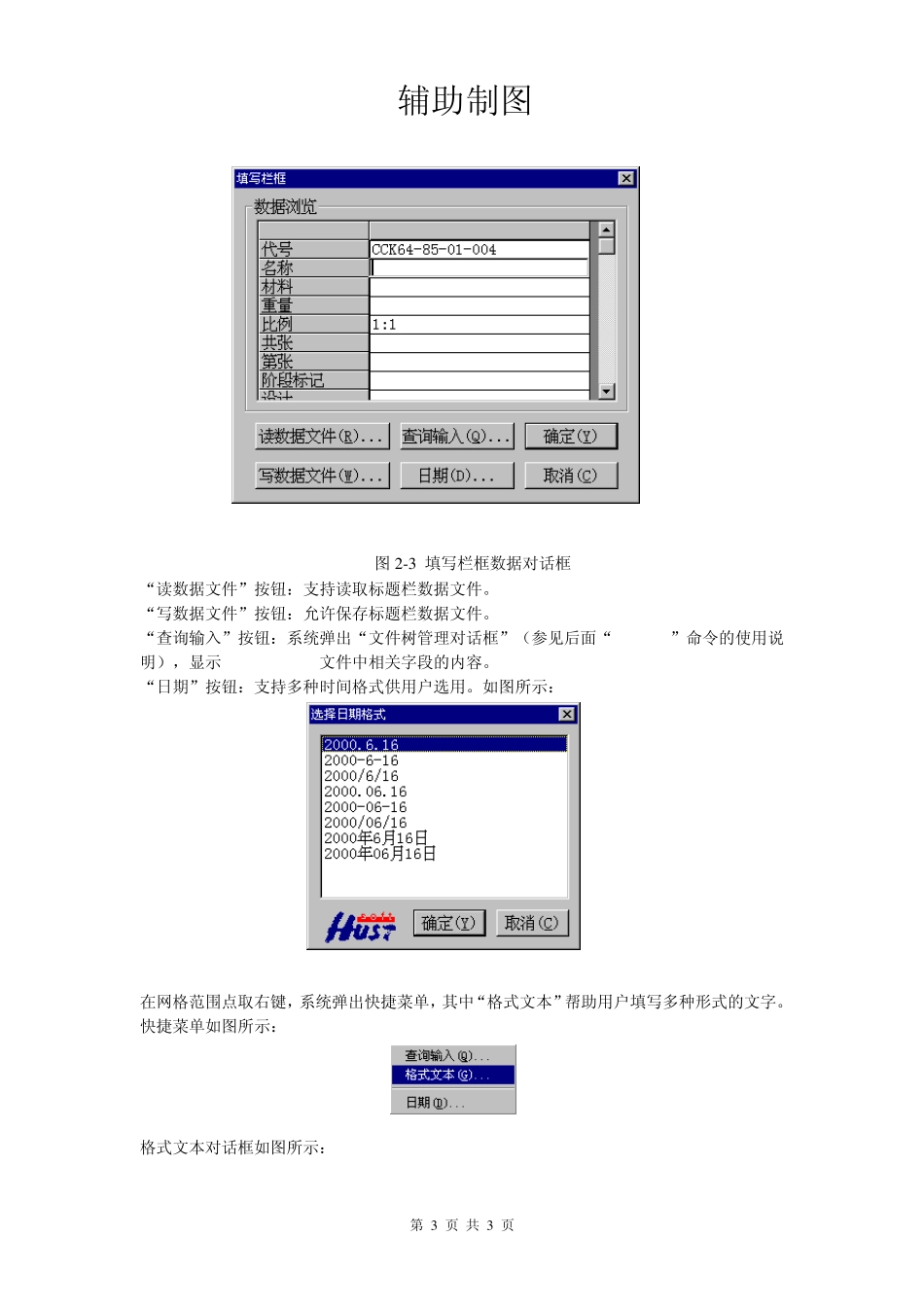

对于多义线(pline)的宽度，也须作同样
