intouch_daserver连AB5000PLC步骤

intouch_daserver连AB5000PLC步骤_第1页
1/13
intouch_daserver连AB5000PLC步骤_第2页
2/13
intouch_daserver连AB5000PLC步骤_第3页
3/13

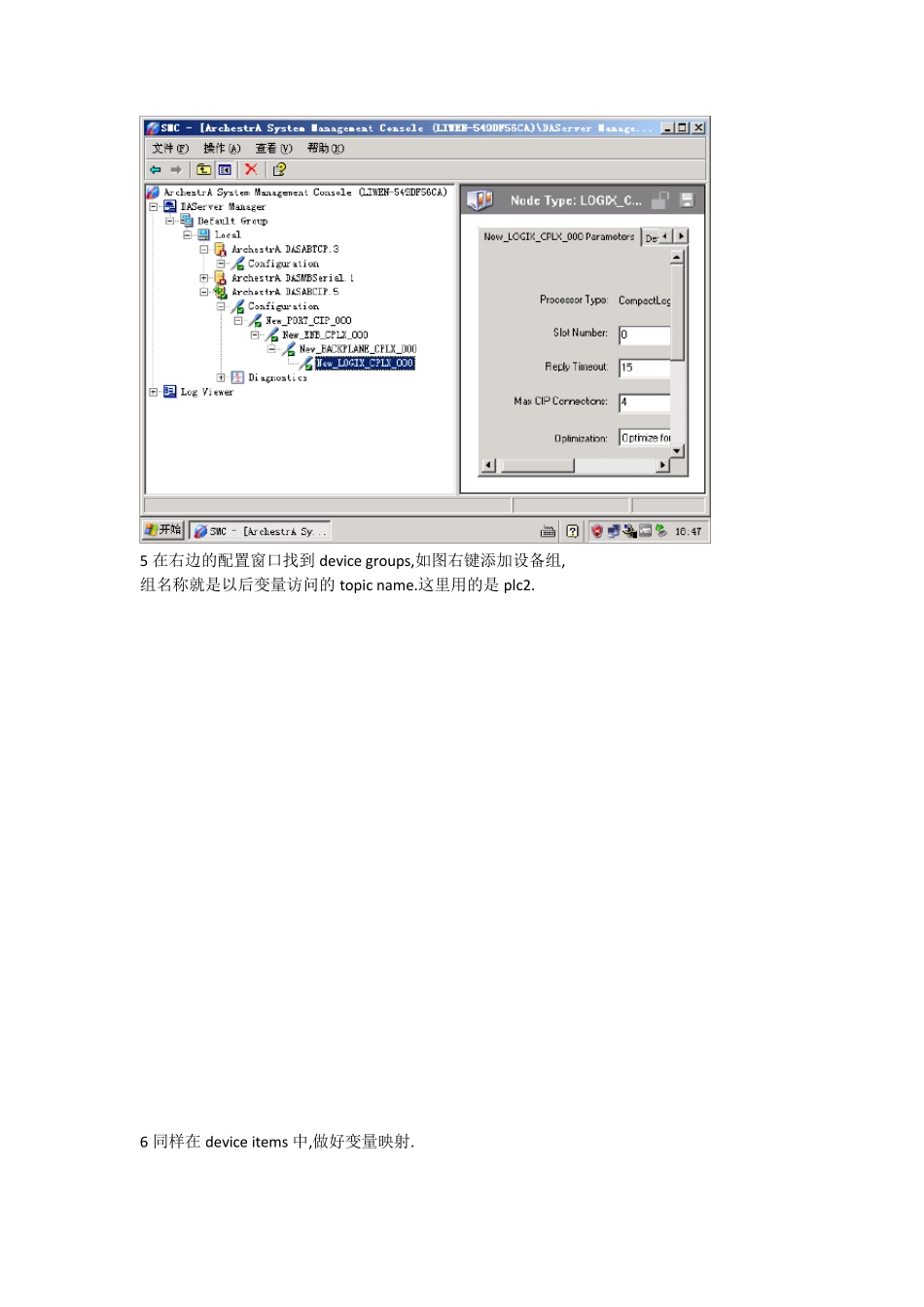

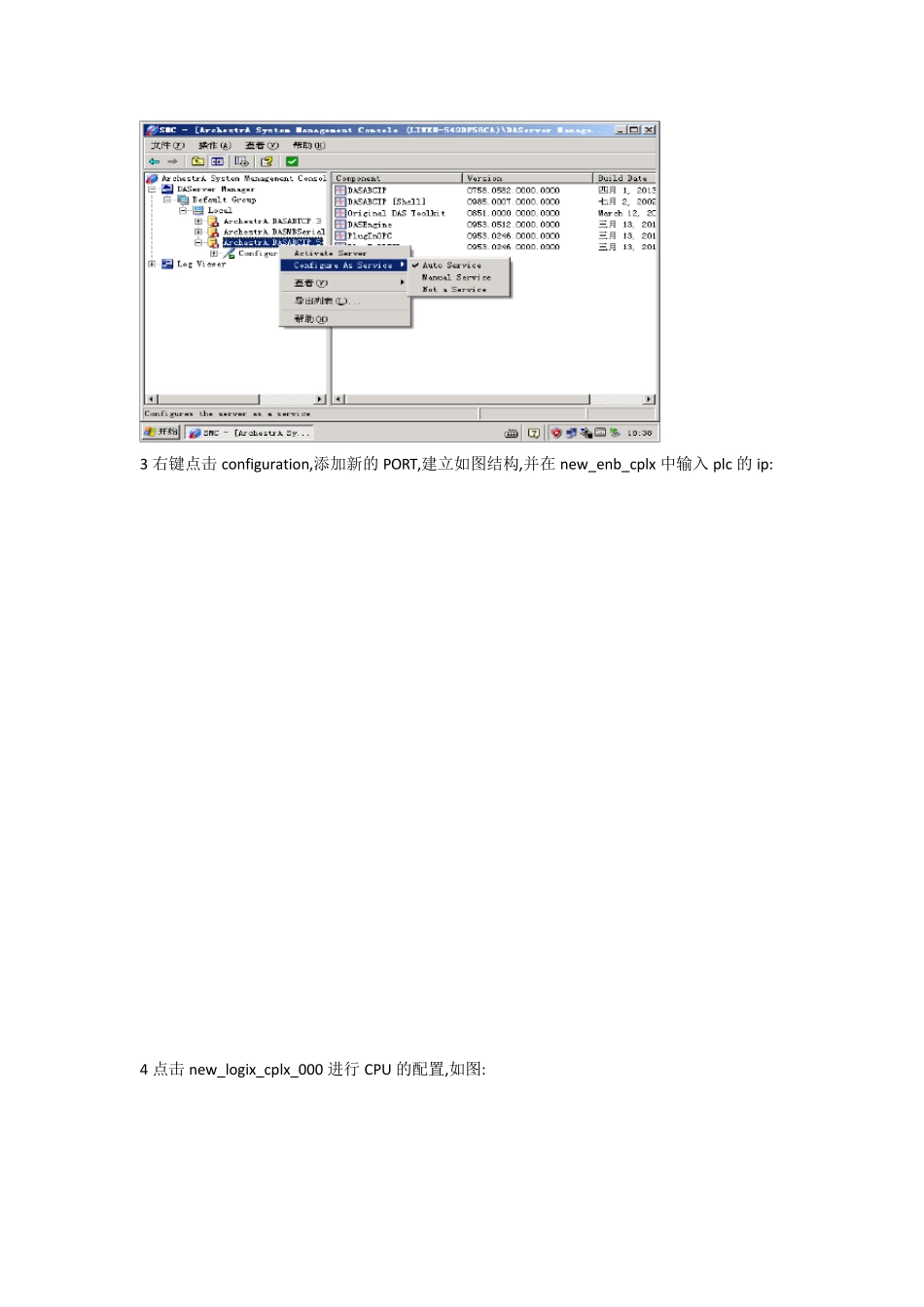

分享给需要的朋友 Intouch9.5 daserver 连接AB compactLogix 5000 系列PLC 步骤 准备工作: 安装intouch9.5 安装WW-DAS-ABCIP-5.0.zip 有PLC IP 操作步骤: 以下方法适用 compactLogix plc. 1:打开 System Managent Console(SMC),位置如图: 2 找到 dasabcip,选择 activate server 和 autoservece 开启服务并开机运行(如图) 3 右键点击configuration,添加新的PORT,建立如图结构,并在new_enb_cplx中输入 plc 的ip: 4 点击new_logix_cplx_000 进行 CPU 的配置,如图: 5 在右边的配置窗口找到device groups,如图右键添加设备组, 组名称就是以后变量访问的topic name.这里用的是plc2. 6 同样在device items 中,做好变量映射. 关于变量映射: 相当于为PLC 变量的访问名起一个简短易于引用的别名. intouch 用别名或访问名都可以访问到 PLC 中的变量. 别名指向访问名,名字可以自己起. 访问名相当于变量地址,可以从 rslinx里的变量监视器中查看. 上图是要访问plc 建立在 mainprogram 下的变量abcd_1,和数组 cde_2[0]时的例子. Intouch 也可以不建立这个别名,直接使用访问名进行通讯 以下还有两个内容:1,使用 wwclient 连接监视修改变量.2 使用 intouch 连接监视变量.并查看wwclient 进行的修改. 一:使用 wwclient 连接监视修改变量. 1 打开 wwclient 2 右键选择create 通过DASABCIP 建立到PLC 连接, topicname 填写为上面建立的 plc2. 节点名因为使用的是默认的节点所以留空. Application 填写dasabcip,通过这个桥梁来连接PLC. 连接类型:哪个都可以连上,用 IOT. 3 右键选择item,建立要监视的变量,这里用了之前建立的w 3. Poke 是修改变量的值. 二intou ch 连接 打开intou ch,摆个文本框,选择模拟量,I/O 类型,步骤如图:
