Inventor工业产品设计大赛试题咖啡机

Inventor工业产品设计大赛试题咖啡机_第1页
1/17
Inventor工业产品设计大赛试题咖啡机_第2页
2/17
Inventor工业产品设计大赛试题咖啡机_第3页
3/17

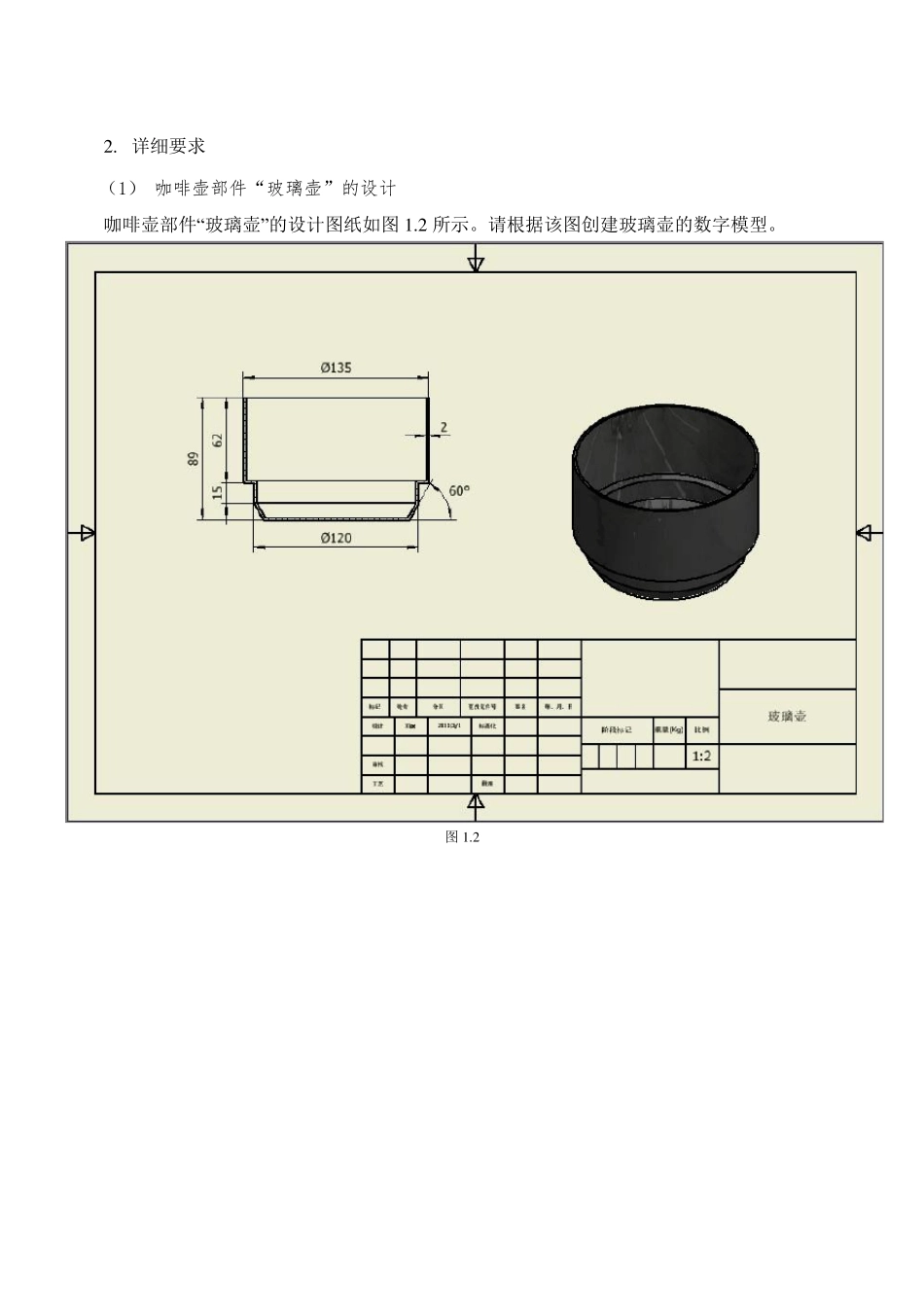

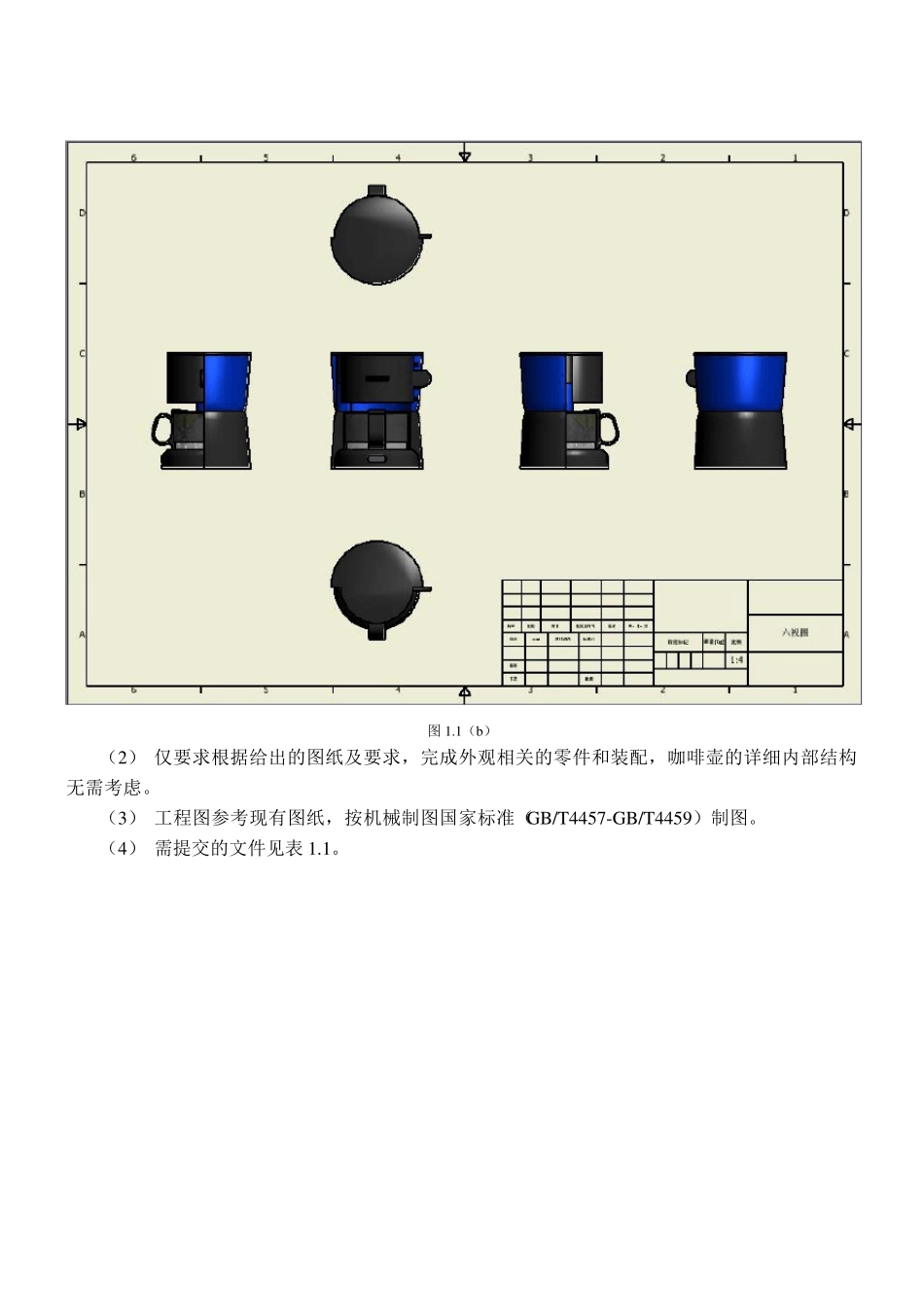

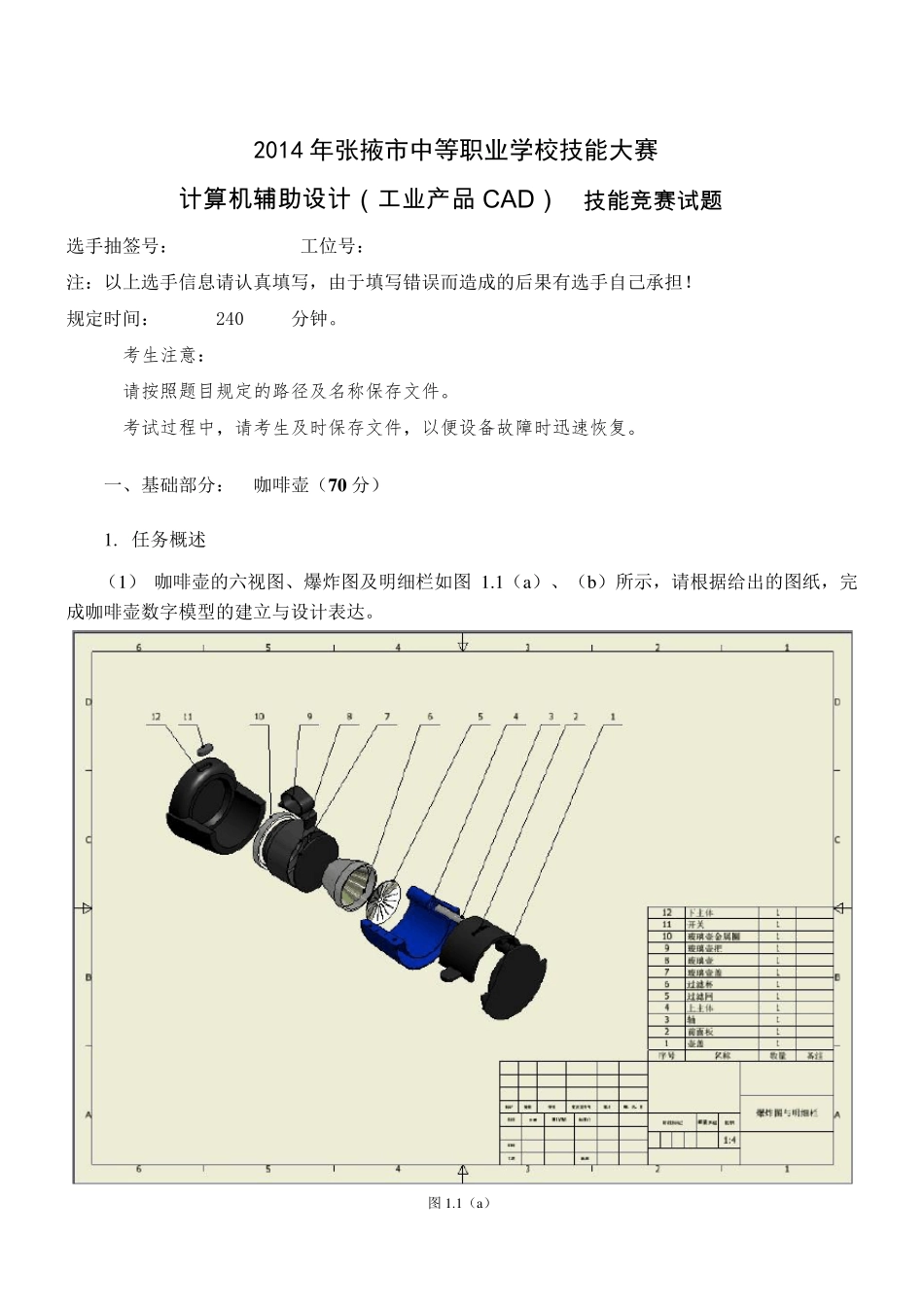

2014 年张掖市中等职业学校技能大赛 计 算 机 辅 助 设 计 ( 工 业产品 CAD) 技能竞赛试题 选手抽签号: 工位号: 注:以上选手信息请认真填写,由于填写错误而造成的后果有选手自己承担! 规定时间: 240 分钟。 考生注意: 请按照题目规定的路径及名称保存文件。 考试过程中,请考生及时保存文件,以便设备故障时迅速恢复。 一、基础部分: 咖啡壶(7 0 分) 1. 任务概述 (1) 咖啡壶的六视图、爆炸图及明细栏如图 1.1(a)、(b)所示,请根据给出的图纸,完成咖啡壶数字模型的建立与设计表达。 图 1.1(a) 图1.1(b) (2) 仅要求根据给出的图纸及要求,完成外观相关的零件和装配,咖啡壶的详细内部结构无需考虑。 (3) 工程图参考现有图纸,按机械制图国家标准(GB/T4457-GB/T4459)制图。 (4) 需提交的文件见表 1.1。 2 . 详细要求 (1) 咖啡壶部件“玻璃壶”的设计 咖啡壶部件“玻璃壶”的设计图纸如图1 .2 所示。请根据该图创建玻璃壶的数字模型。 图1 .2 (2) 咖啡壶部件“玻璃壶把、过滤杯”的设计 咖啡壶部件“玻璃壶把、过滤杯”的设计图纸如图 1 .3 、1 .4 所示。请根据该图创建玻璃壶把、过滤杯数字模型。 图 1 .3 图 1 .4 (3) 咖啡壶部件“玻璃壶盖”的设计 咖啡壶部件“玻璃壶盖”的设计图纸如图1 .5 所示。请根据该图创建玻璃壶盖的数字模型。 图1 .5 (4) 咖啡壶部件“玻璃壶金属圈”的设计 咖啡壶部件“玻璃壶金属圈的设计图纸如图1 .6 所示。请根据该图创建数字模型。 图1 .6 (5) 咖啡壶的“过滤网”设计 咖啡壶部件“过滤网”的设计图纸如图1 .7 所示。请根据该图创建数字模型。 图1 .7 (6) 咖啡壶的“壶盖”设计 咖啡壶部件“壶盖”的设计图纸如图1 .8 所示。请根据该图创建壶盖数字模型。 图1 .8 (7 )咖啡壶的“开关”设计 咖啡壶部件“开关”的设计图纸如图1 .9 所示。请根据该图创建开关数字模型。 图1 .9 (8 )咖啡壶的“前面板”设计 咖啡壶部件“前面板”的设计图纸如图1 .1 0 所示。请根据该图创建前面板的数字模型。 图1 .1 0 (9 )咖啡壶的“上主体”设计 咖啡壶部件“上主体”的设计图纸如图1 .1 1 所示。请根据该图创建前上主体的数字模型。 图1 .1 1 (10)咖啡壶的“轴”设计 咖啡壶部件“轴”的设计图纸如图1 .1 2 所示。请根据该图创建前轴的数字模型。...
