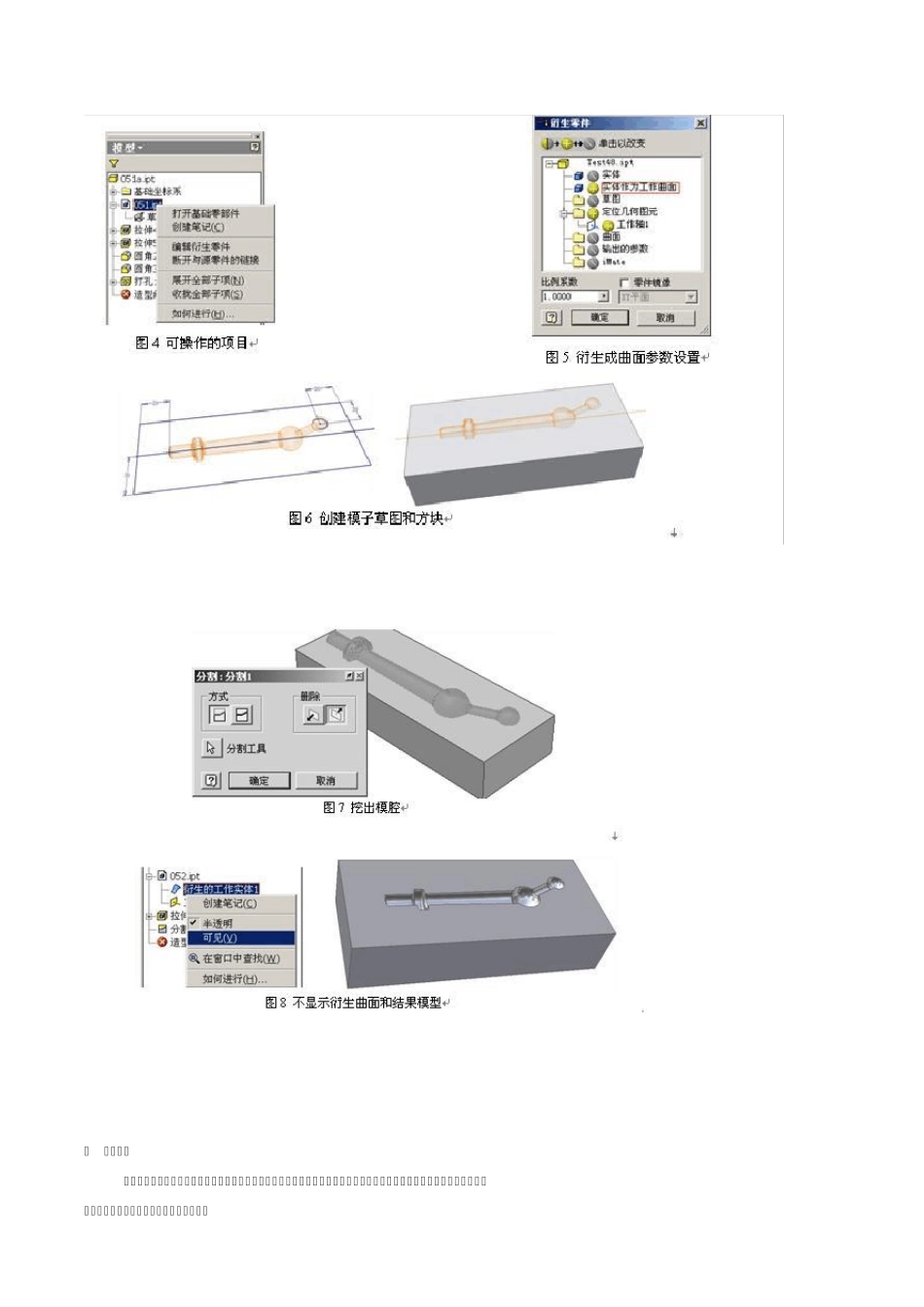

INVENTOR 衍生的技巧和应用 任何一个可用的CAD 软件，要解决的事情有二：关联与表达。因为这是设计中最为基础的需要，无论用何种机制完成，最基本的就是“符合工程师原本的设计思维”。 在 Inventor 中，衍生(Derived)是这种关联的有效工具，能力很强、用着很舒服。因为篇幅关系，本文仅就零件设计中的使用进行分析和说明。 1． 公用草图 设计参数的关联，是所有设计中必然涉及到的、基本的功能要求，也是CAD 软件必备的功能。但是，其关联可能不是很具体的数据，而是某个图样。例如总体设计提出了一种方案，而表达方法是一个二维的草图，并保存为B.IPT 文件,参见图1。 如果有好几个人同时在设计相关的不同的零部件，这就是并行设计，并行设计都与总体设计的意图相关。我们希望做到：“多个几乎同时进行的设计，共同基于一个草图；并且在这一个草图发生改变之后，所有的相关设计能够自动跟随改变”。 如果这个设想可以实现，就能做到“任何一个人在任何一个位置上对一个设计数据做出说明，大家都能看到并同时关联使用”。实际上在Inventor 中，当总图设计修改了原始草图之后，所有利用这个草图衍生的零件，都将做到关联修改。 例如某个设计项目组，需借用上级设计的意图表达的草图，完成相关的零件设计。其中一零件设计师的操作过程将是： ? 开始新零件，结束草图；利用“衍生零件”功能，引入图1 中的零件，只需要草图，具体的衍生参数设置参见图2； ? 借助衍生而来的草图直接创建特征（见图3），进而创建其他特征完成自己的新零件。 这样，当上游设计(B.IPT)的草图参数发生改变后，再打开自己的设计结果，进行更新之后，即可见到模型已经关联改变了。 在这种模式下，可以添加自己的特征，但不可以逆向修改原草图。这正是通常的设计管理所需要的结果。 衍生结果本身也有若干可操作的功能，在浏览器中，选定衍生，可在右键菜单中看到（见图4）。 做衍生的目的就是要实现“关联”，如果“断开”，这个草图脱离了与原草图的数据关联，与重新做的草图并无不同（甚至更为麻烦）。实际上这是要解决一种特殊的需要：想删除这个衍生关联。这就要先“断开”，然后才可以删除。 2． 模型之间的布尔运算 在两个零件模型之间做布尔运算，是设计中相当普通的需求，AutoCAD/MDT 中都直接有这种功能，然而目前Inventor 还没提供直接的操作。但是，并不是说Inventor 的算法核心不能完成这样的要求。可能的间接方法有几种，这里先介...
