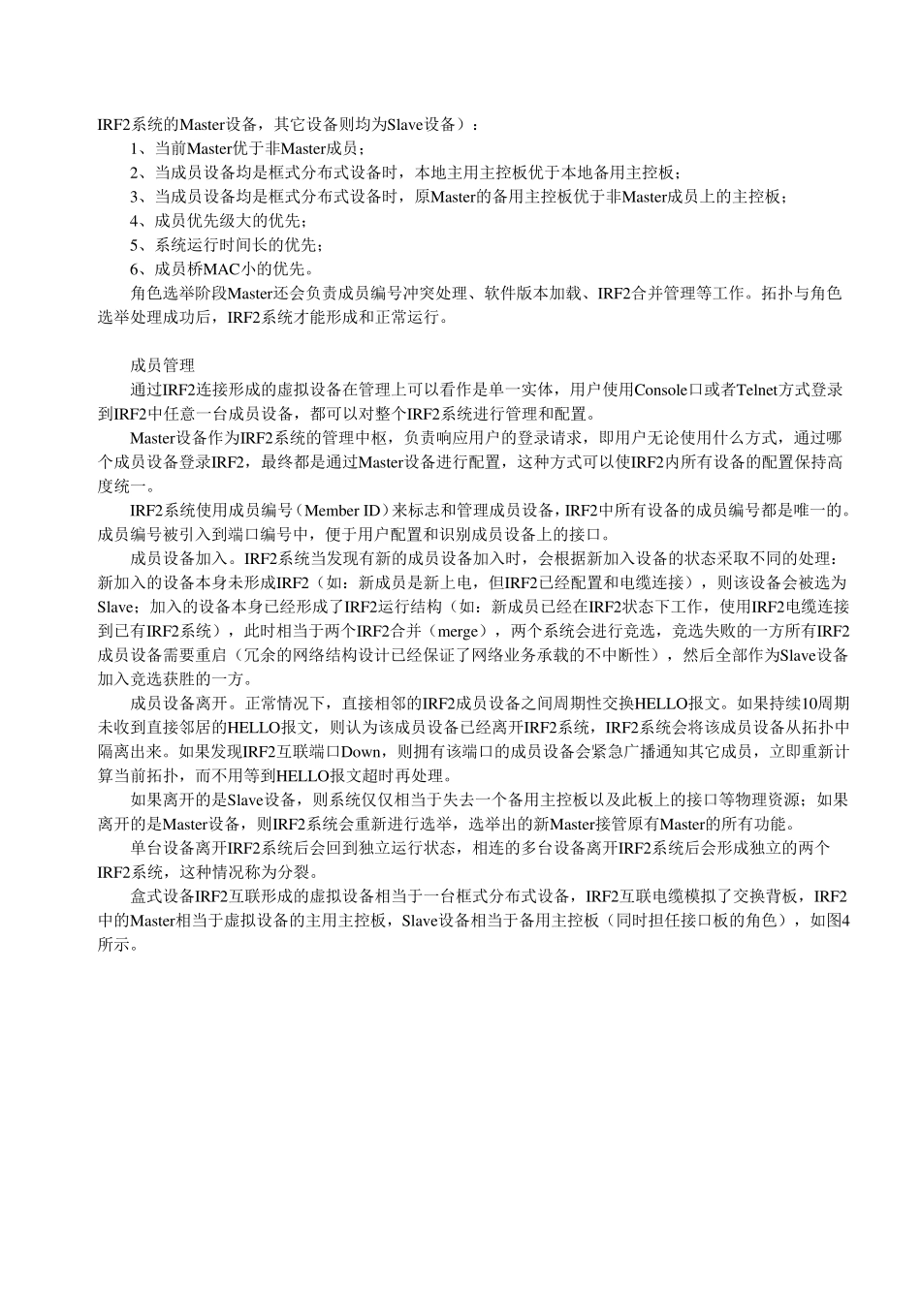

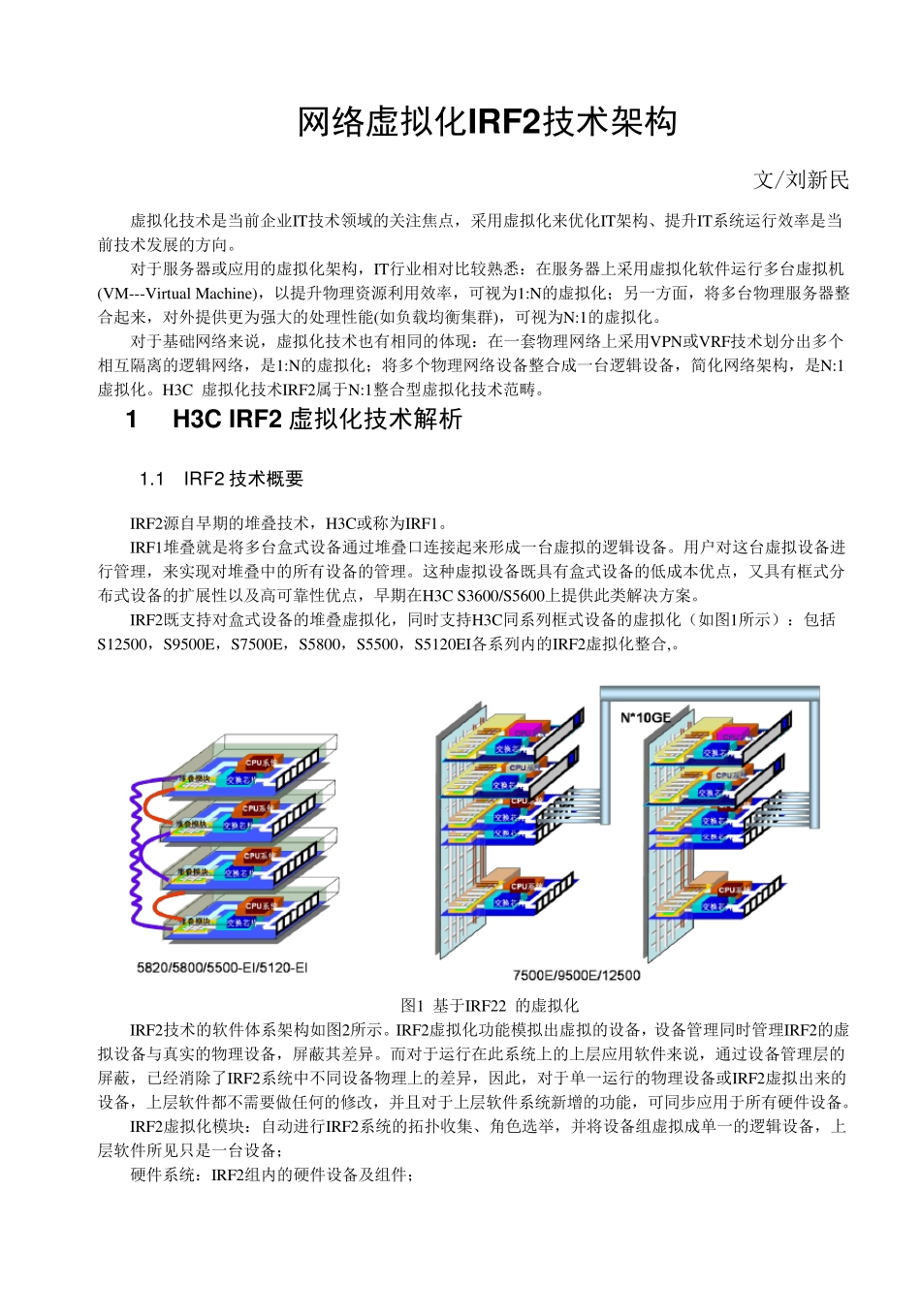

网络虚拟化IR F2技术架构 文/刘新民 虚拟化技术是当前企业IT技术领域的关注焦点，采用虚拟化来优化IT架构、提升IT系统运行效率是当前技术发展的方向。 对于服务器或应用的虚拟化架构，IT行业相对比较熟悉：在服务器上采用虚拟化软件运行多台虚拟机(VM---Virtu al Machine)，以提升物理资源利用效率，可视为1:N的虚拟化；另一方面，将多台物理服务器整合起来，对外提供更为强大的处理性能(如负载均衡集群)，可视为N:1的虚拟化。 对于基础网络来说，虚拟化技术也有相同的体现：在一套物理网络上采用VPN或VRF技术划分出多个相互隔离的逻辑网络，是1:N的虚拟化；将多个物理网络设备整合成一台逻辑设备，简化网络架构，是N:1虚拟化。H3C 虚拟化技术IRF2属于N:1整合型虚拟化技术范畴。 1 H3C IR F2 虚拟化技术解析 1.1 IR F2 技术概要 IRF2源自早期的堆叠技术，H3C或称为IRF1。 IRF1堆叠就是将多台盒式设备通过堆叠口连接起来形成一台虚拟的逻辑设备。用户对这台虚拟设备进行管理，来实现对堆叠中的所有设备的管理。这种虚拟设备既具有盒式设备的低成本优点，又具有框式分布式设备的扩展性以及高可靠性优点，早期在H3C S3600/S5600上提供此类解决方案 。 IRF2既支 持 对盒式设备的堆叠虚拟化，同时 支 持 H3C同系列 框式设备的虚拟化（ 如图 1所示 ） ：包 括S12500，S9500E，S7500E，S5800，S5500，S5120EI各 系列 内 的IRF2虚拟化整合,。 图 1 基于IRF22 的虚拟化 IRF2技术的软件体系架构如图 2所示 。IRF2虚拟化功 能模 拟出虚拟的设备，设备管理同时 管理IRF2的虚拟设备与 真 实的物理设备，屏 蔽 其 差 异 。而 对于运行在此系统上的上层 应用软件来说，通过设备管理层 的屏 蔽 ，已 经 消 除 了 IRF2系统中不 同设备物理上的差 异 ，因 此，对于单 一运行的物理设备或IRF2虚拟出来的设备，上层 软件都 不 需 要 做 任 何 的修 改 ，并 且 对于上层 软件系统新增 的功 能，可同步 应用于所有硬 件设备。 IRF2虚拟化模 块 ：自动 进行IRF2系统的拓 扑 收 集、角 色 选 举 ，并 将设备组 虚拟成单 一的逻辑设备，上层 软件所见 只 是一台设备； 硬 件系统：IRF2组 内 的硬 件设备及组 件； 设备管理层：提供对线卡、接口等各种设备资源的管理。这里的设备包括对硬件的抽象，也包括通过IRF2虚拟化发现的逻辑设备； 系统管理与上层应用...
