ISA387G装置技术使用说明书

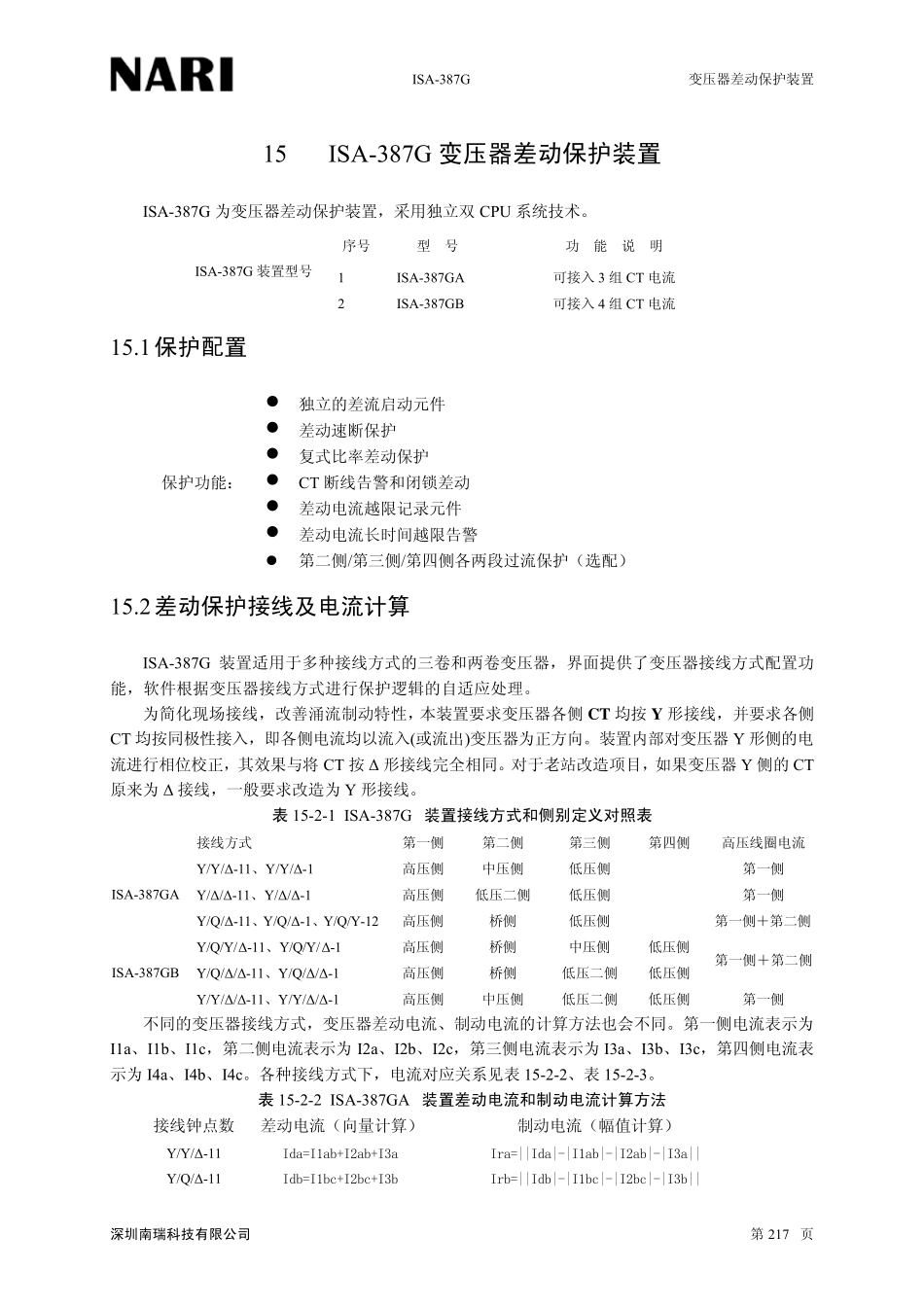

ISA387G装置技术使用说明书_第1页
1/16
ISA387G装置技术使用说明书_第2页
2/16
ISA387G装置技术使用说明书_第3页
3/16
ISA-387G变 压 器 差 动 保 护 装 置 15 ISA-387G 变压器差动保护装置 ISA-387G 为 变 压 器 差 动 保 护 装 置 , 采 用 独 立 双 CPU 系 统 技 术 。 序 号 型 号 功 能 说 明 1 ISA-387GA 可 接 入 3 组 CT 电 流 ISA-387G 装 置 型 号 2 ISA-387GB 可 接 入 4 组 CT 电 流 15.1 保护配置 z 独 立 的 差 流 启 动 元 件 z 差 动 速 断 保 护 z 复 式 比 率 差 动 保 护 z CT 断 线 告 警 和 闭 锁 差 动 z 差 动 电 流 越 限 记 录 元 件 z 差 动 电 流 长 时 间 越 限 告 警 保 护 功 能 : z 第 二 侧 /第 三 侧 /第 四 侧 各 两 段 过 流 保 护 ( 选 配 ) 15.2 差动保护接线及电流计算 ISA-387G 装 置 适 用 于 多 种 接 线 方 式 的 三 卷 和 两 卷 变 压 器 , 界 面 提 供 了 变 压 器 接 线 方 式 配 置 功能 , 软 件 根 据 变 压 器 接 线 方 式 进 行 保 护 逻 辑 的 自 适 应 处 理 。 为 简 化 现 场 接 线 , 改 善 涌 流 制 动 特 性 , 本 装 置 要 求 变 压 器 各 侧 CT 均 按 Y 形 接 线 , 并 要 求 各 侧CT 均 按 同 极 性 接 入 , 即 各 侧 电 流 均 以 流 入 (或 流 出 )变 压 器 为 正 方 向 。 装 置 内 部 对 变 压 器 Y 形 侧 的 电流 进 行 相 位 校 正 , 其 效 果 与 将CT 按 Δ 形 接 线 完全相 同 。 对 于 老站改 造项目, 如果 变 压 器 Y 侧 的 CT原来为 Δ 接 线 , 一般要 求 改 造为 Y 形 接 线 。 表15-2-1 ISA-387G 装置接线方式和侧别定义对照表 接 线 方 式 第 一侧 第 二 侧 第 三 侧 第 四 侧 高压 线 圈电 流 Y/Y/Δ-11、Y/Y/Δ-1 高压 侧 中压 侧 低压 侧 第 一侧 Y/Δ/Δ-11、Y/Δ/Δ-1 高压 侧 低压 二 侧 低压 侧 第 一侧 ISA-387GA Y/Q/Δ-11、Y/Q/Δ-1、Y/Q/Y-12 高压 侧 桥侧 低压 侧 第 一侧 +第 二 侧Y/Q/Y/Δ-11、Y/Q/Y/Δ-1 高压 侧 桥侧 中压 侧 低压 侧 Y/Q/Δ/Δ-11、Y/Q/Δ/Δ-1 高压 侧 桥侧 低压 二 侧 低压 侧 第 一侧 +第 ...
