IterCAD内部学习资料

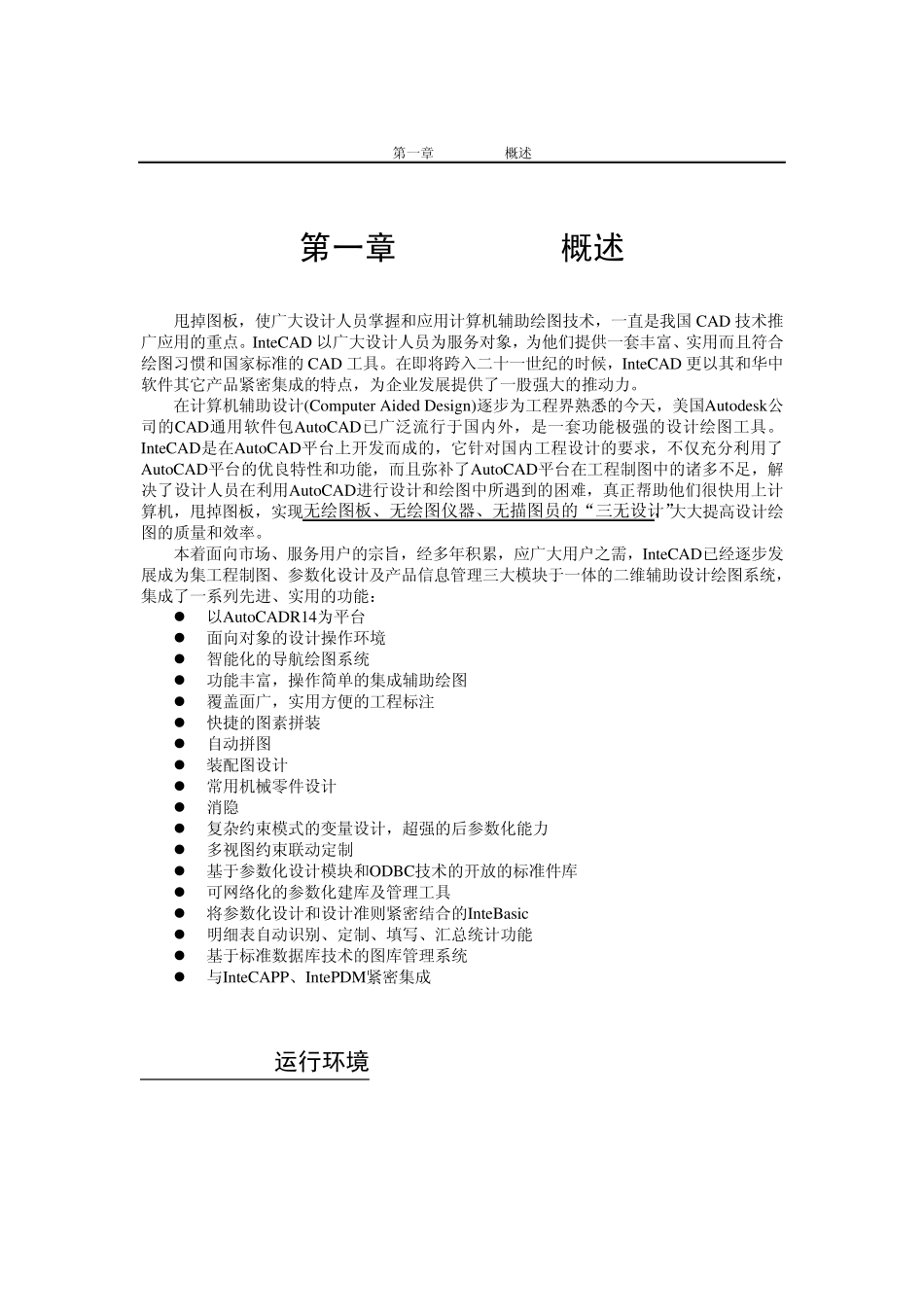

第一章 InteCAD 概述 1-1 第一章 InteCAD 概述 甩掉图板，使广大设计人员掌握和应用计算机辅助绘图技术，一直是我国 CAD 技术推广应用的重点。InteCAD 以广大设计人员为服务对象，为他们提供一套丰富、实用而且符合绘图习惯和国家标准的 CAD 工具。在即将跨入二十一世纪的时候，InteCAD 更以其和华中软件其它产品紧密集成的特点，为企业发展提供了一股强大的推动力。 在计算机辅助设计(Compu ter Aided Design)逐步为工程界熟悉的今天，美国Au todesk公司的CAD通用软件包Au toCAD已广泛流行于国内外，是一套功能极强的设计绘图工具。InteCAD是在Au toCAD平台上开发而成的，它针对国内工程设计的要求，不仅充分利用了Au toCAD平台的优良特性和功能，而且弥补了Au toCAD平台在工程制图中的诸多不足，解决了设计人员在利用Au toCAD进行设计和绘图中所遇到的困难，真正帮助他们很快用上计算机，甩掉图板，实现无绘图板、无绘图仪器、无描图员的“三无设计”，大大提高设计绘图的质量和效率。 本着面向市场、服务用户的宗旨，经多年积累，应广大用户之需，InteCAD已经逐步发展成为集工程制图、参数化设计及产品信息管理三大模块于一体的二维辅助设计绘图系统，集成了一系列先进、实用的功能：  以Au toCADR14为平台  面向对象的设计操作环境  智能化的导航绘图系统  功能丰富，操作简单的集成辅助绘图  覆盖面广，实用方便的工程标注  快捷的图素拼装  自动拼图  装配图设计  常用机械零件设计  消隐  复杂约束模式的变量设计，超强的后参数化能力  多视图约束联动定制  基于参数化设计模块和ODBC技术的开放的标准件库  可网络化的参数化建库及管理工具  将参数化设计和设计准则紧密结合的InteBasic  明细表自动识别、定制、填写、汇总统计功能  基于标准数据库技术的图库管理系统  与InteCAPP、IntePDM紧密集成 1.1 InteCAD运行环境 第一章 InteCAD 概述 1-2 1.1.1 软件环境 1． Windows95、Windows98 或者 WindowsNT 2． AutoCAD R14.01 1.1.2 硬件环境 1． 微机： CPU：80586 或更高配置； 内存：不小于 32M； 外存：不小于 200M，其中 InteCAD 约需 100M 硬盘空间； 2． 显示器 分辨率：推荐使用 800x600； 1.2 InteCAD的安装 对 InteCAD 的图框、明细表等进行过自定义的老用户，请先备份有关定义文件，...
