JBYX252型火灾显示盘使用说明书101224G1

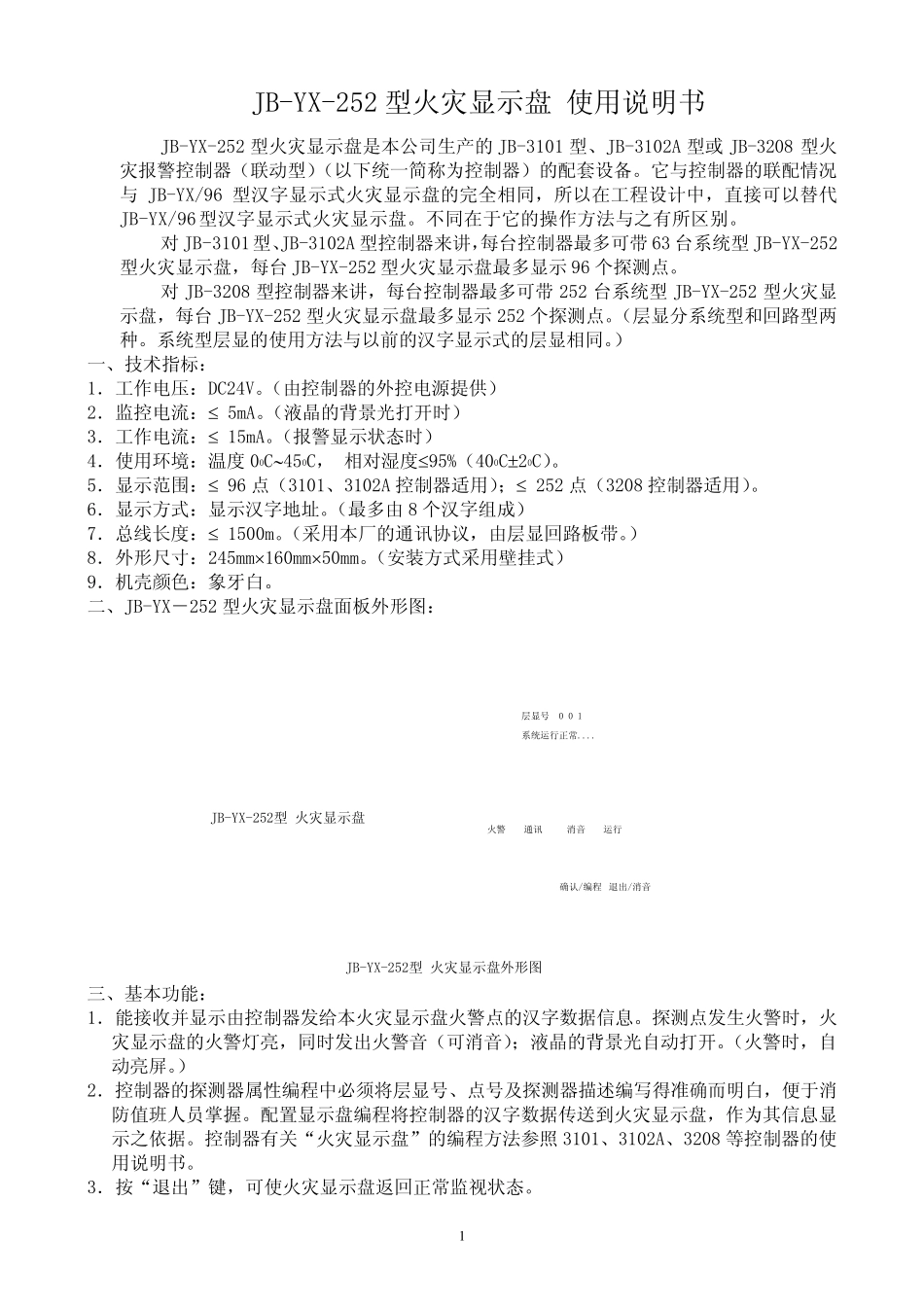

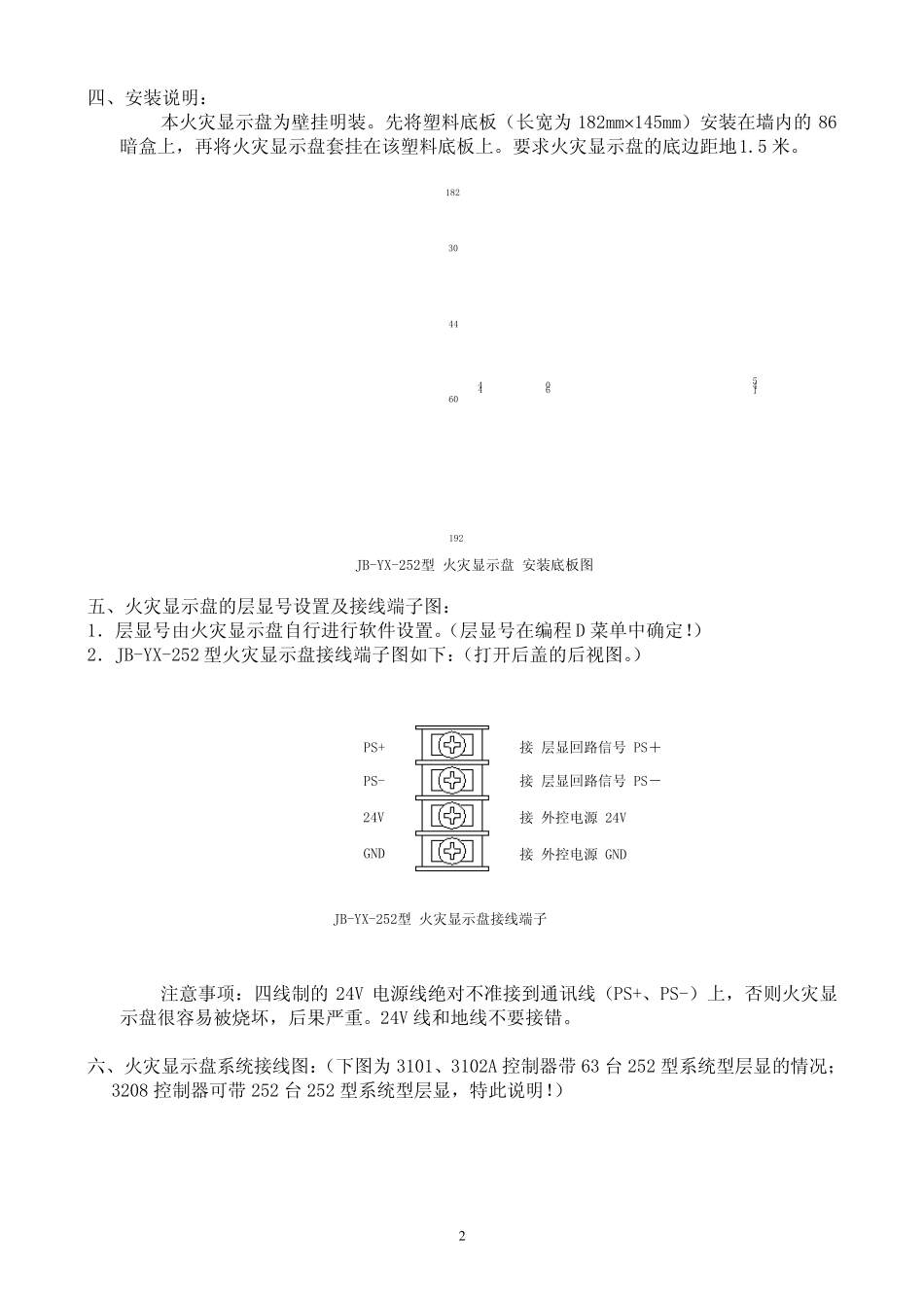

1 JB-YX-252 型 火 灾 显 示 盘 使 用 说 明 书 JB-YX-252 型 火 灾 显 示 盘 是 本 公 司 生 产 的 JB-3101 型 、 JB-3102A 型 或JB-3208 型 火灾 报 警 控 制 器 （ 联 动 型 ）（ 以 下 统 一 简 称 为 控 制 器 ） 的 配 套 设 备 。 它 与 控 制 器 的 联 配 情 况与JB-YX/96 型 汉 字 显 示 式 火 灾 显 示 盘 的 完 全 相 同 ， 所 以 在 工 程 设 计 中 ， 直 接 可 以 替 代JB-YX/96型 汉 字 显 示 式 火 灾 显 示 盘 。 不 同 在 于 它 的 操 作 方 法 与 之 有 所 区 别 。 对 JB-3101型 、JB-3102A 型 控 制 器 来 讲 ，每 台 控 制 器 最 多 可 带 63 台 系 统 型 JB-YX-252型 火 灾 显 示 盘 ， 每 台 JB-YX-252 型 火 灾 显 示 盘 最 多 显 示 96 个 探 测 点 。 对JB-3208 型 控 制 器 来 讲 ， 每 台 控 制 器 最 多 可 带252 台 系 统 型JB-YX-252 型 火 灾 显示 盘 ， 每 台 JB-YX-252 型 火 灾 显 示 盘 最 多 显 示 252 个 探 测 点 。（ 层 显 分 系 统 型 和 回 路 型 两种 。 系 统 型 层 显 的 使 用 方 法 与 以 前 的 汉 字 显 示 式 的 层 显 相 同 。） 一 、 技 术 指 标 ： 1． 工 作 电 压 ： DC24V。（ 由 控 制 器 的 外 控 电 源 提 供 ） 2． 监 控 电 流 ： ≤ 5mA。（ 液 晶 的 背 景 光 打 开 时 ） 3． 工 作 电 流 ： ≤ 15mA。（ 报 警 显 示 状 态 时 ） 4． 使 用 环 境 ： 温 度 00C∼450C， 相 对 湿 度 ≤ 95%（ 400C±20C）。 5． 显 示 范 围 ： ≤ 96 点 （ 3101、 3102A 控 制 器 适 用 ）；≤ 252 点 （ 3208 控 制 器 适 用 ）。 6． 显 示 方 式 ： 显 示 汉 字 地址。（ 最 多 由 8 个 汉 字 组成） 7． 总线长度 ： ≤ 1500m。（ 采用 本 厂的 通讯协议， 由 层 显 回 路 板带 。） 8． 外 形尺寸： 245mm×160mm×50mm。（ 安装方 式 采用 壁挂式 ） 9． 机壳颜色： 象牙白。 二、 JB-YX－252 型 火 灾 显 示 盘 面板外 形图： 退...
