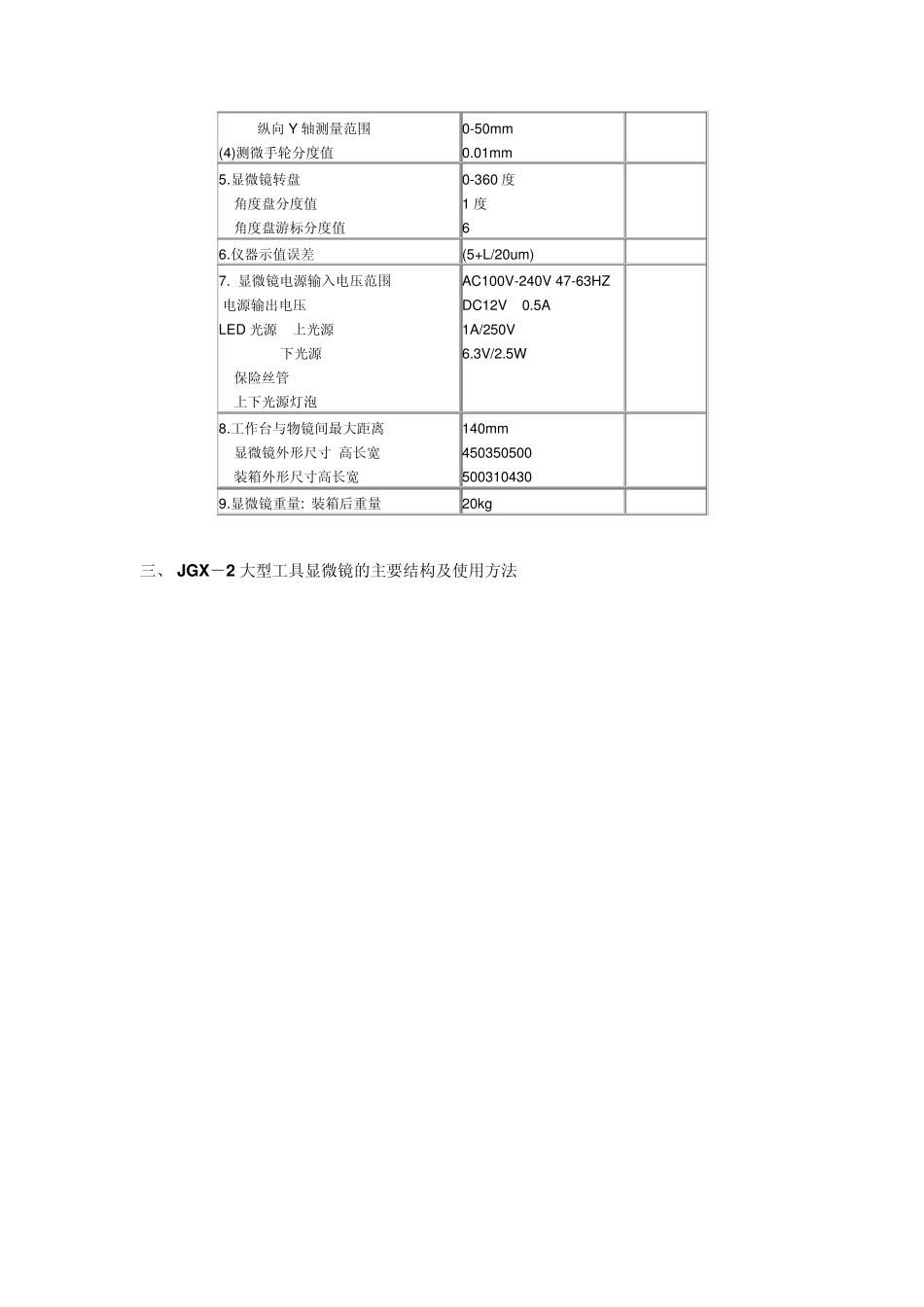

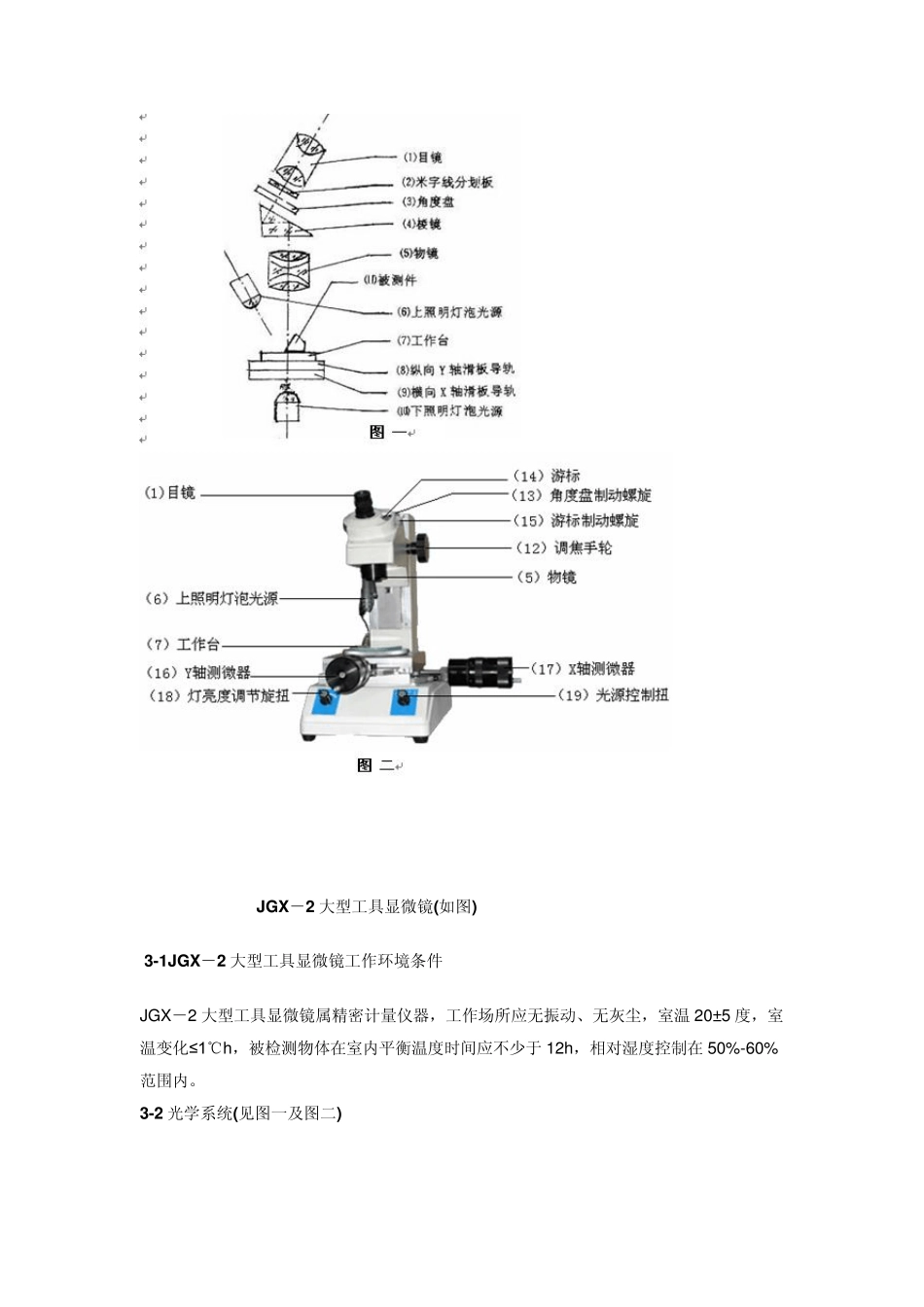

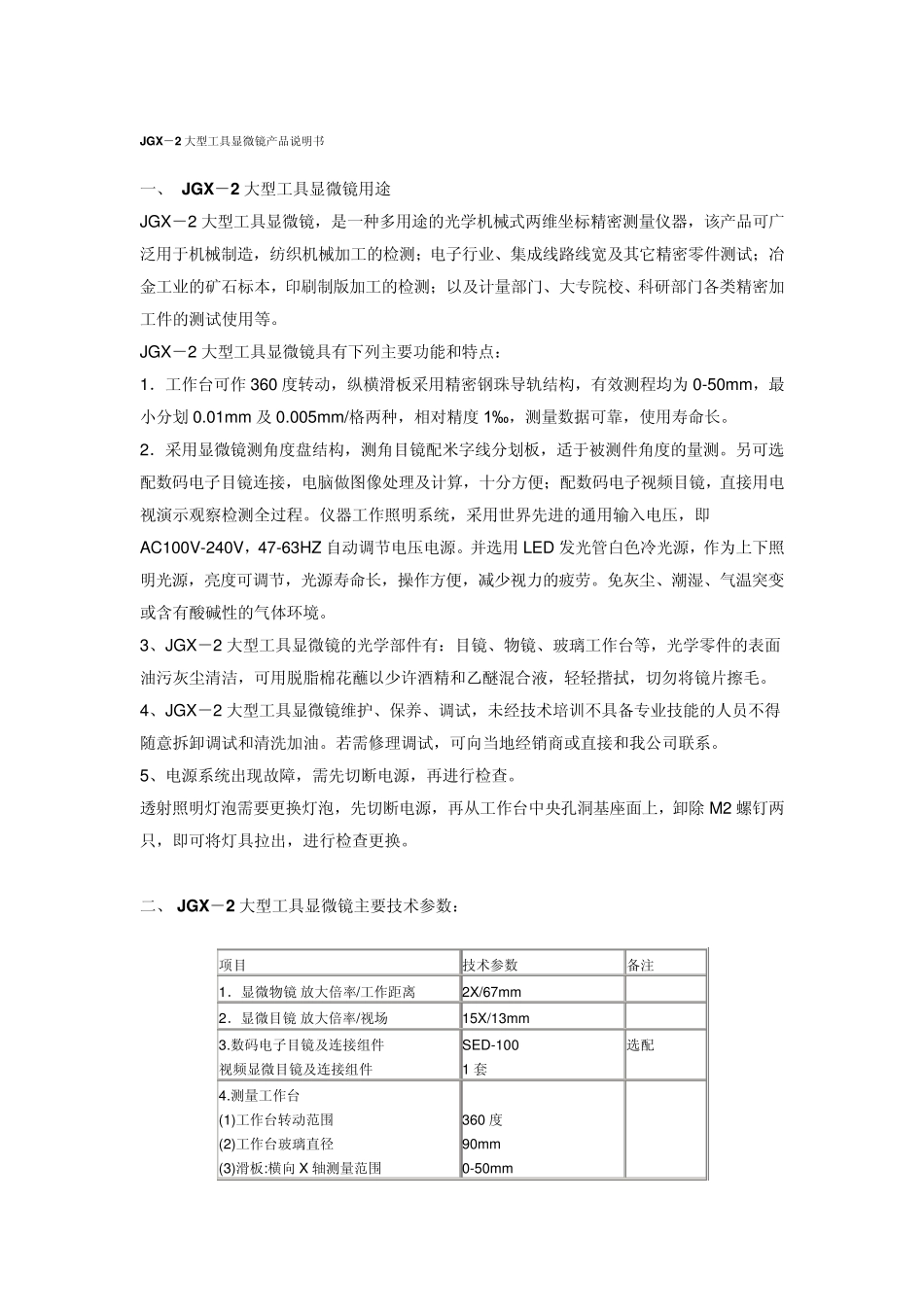

JGX－2 大型工具显微镜产品说明书 一、 JGX－2 大型工具显微镜用途 JGX－2 大型工具显微镜，是一种多用途的光学机械式两维坐标精密测量仪器，该产品可广泛用于机械制造，纺织机械加工的检测；电子行业、集成线路线宽及其它精密零件测试；冶金工业的矿石标本，印刷制版加工的检测；以及计量部门、大专院校、科研部门各类精密加工件的测试使用等。 JGX－2 大型工具显微镜具有下列主要功能和特点： 1．工作台可作 360 度转动，纵横滑板采用精密钢珠导轨结构，有效测程均为 0-50m m ，最小分划 0.01m m 及 0.005m m /格两种，相对精度 1‰ ，测量数据可靠，使用寿命长。 2．采用显微镜测角度盘结构，测角目镜配米字线分划板，适于被测件角度的量测。另可选配数码电子目镜连接，电脑做图像处理及计算，十分方便；配数码电子视频目镜，直接用电视演示观察检测全过程。仪器工作照明系统，采用世界先进的通用输入电压，即 AC100V-240V，47-63HZ 自动调节电压电源。并选用 LED 发光管白色冷光源，作为上下照明光源，亮度可调节，光源寿命长，操作方便，减少视力的疲劳。免灰尘、潮湿、气温突变或含有酸碱性的气体环境。 3、JGX－2 大型工具显微镜的光学部件有：目镜、物镜、玻璃工作台等，光学零件的表面油污灰尘清洁，可用脱脂棉花蘸以少许酒精和乙醚混合液，轻轻揩拭，切勿将镜片擦毛。 4、JGX－2 大型工具显微镜维护、保养、调试，未经技术培训不具备专业技能的人员不得随意拆卸调试和清洗加油。若需修理调试，可向当地经销商或直接和我公司联系。 5、电源系统出现故障，需先切断电源，再进行检查。 透射照明灯泡需要更换灯泡，先切断电源，再从工作台中央孔洞基座面上，卸除 M2 螺钉两只，即可将灯具拉出，进行检查更换。 二、 JGX－2 大型工具显微镜主要技术参数： 项目 技术参数 备注 1．显微物镜 放大倍率/工作距离 2X/67m m 2．显微目镜 放大倍率/视场 15X/13m m 3.数码电子目镜及连接组件 视频显微目镜及连接组件 SED-100 1 套 选配 4.测量工作台 (1)工作台转动范围 (2)工作台玻璃直径 (3)滑板:横向 X 轴测量范围 360 度 90m m 0-50m m 纵向Y 轴测量范围 (4)测微手轮分度值 0-50mm 0.01mm 5.显微镜转盘 角度盘分度值 角度盘游标分度值 0-360 度 1 度 6 6.仪器示值误差 (5+L/20um) 7. 显微镜电源输入电压范围 电源输出电压 LED 光源 上光源 下光源 保险...
