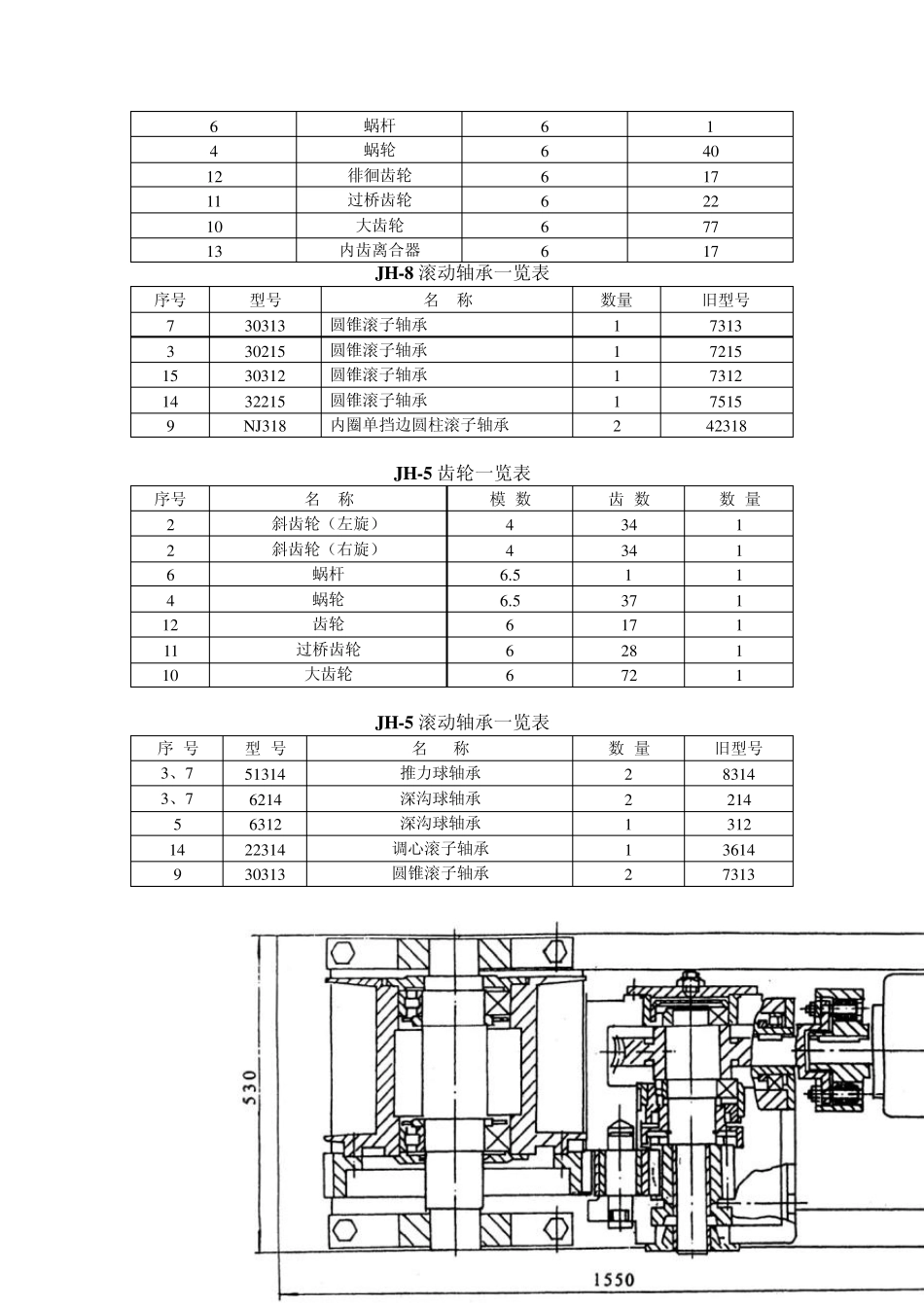

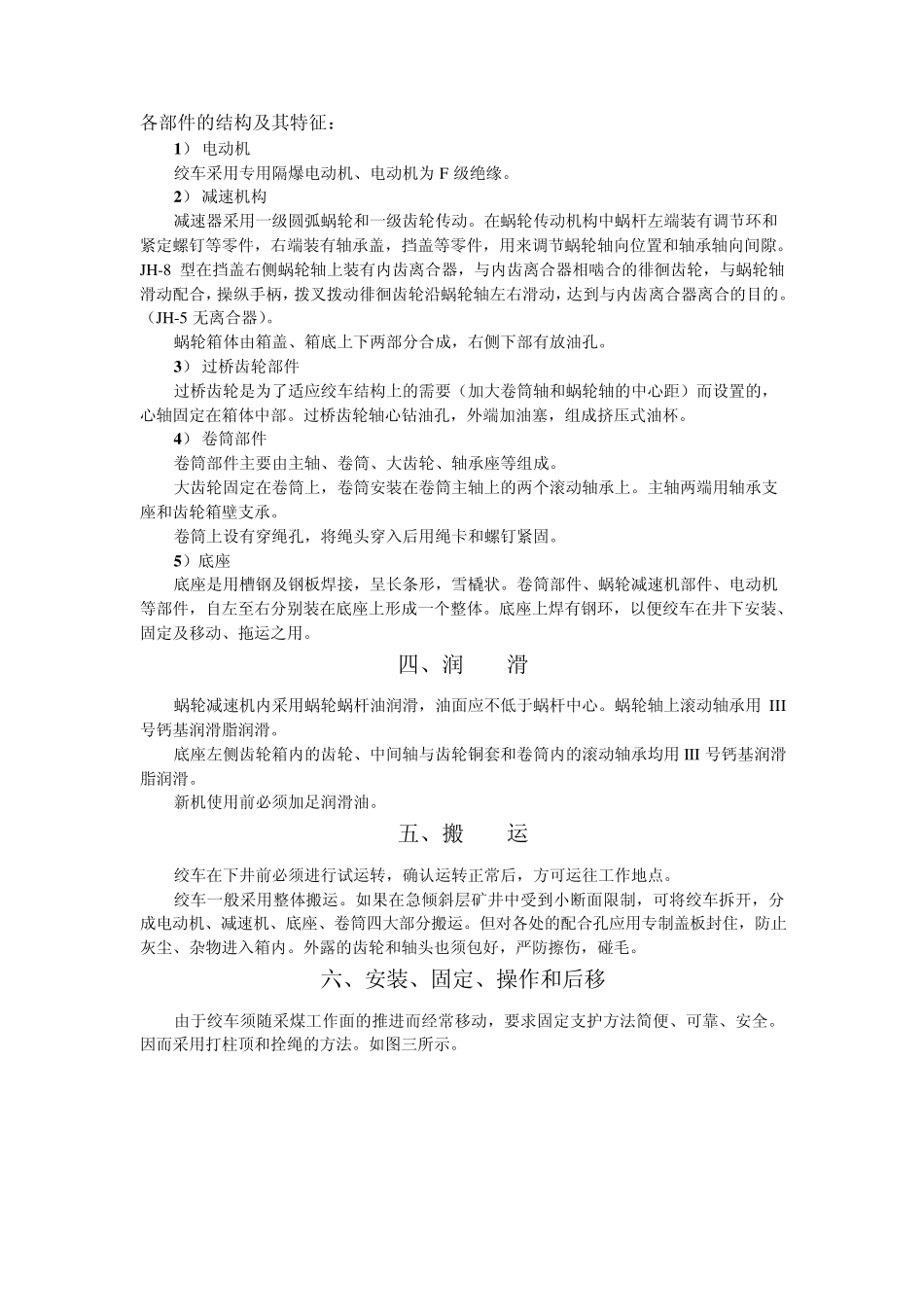

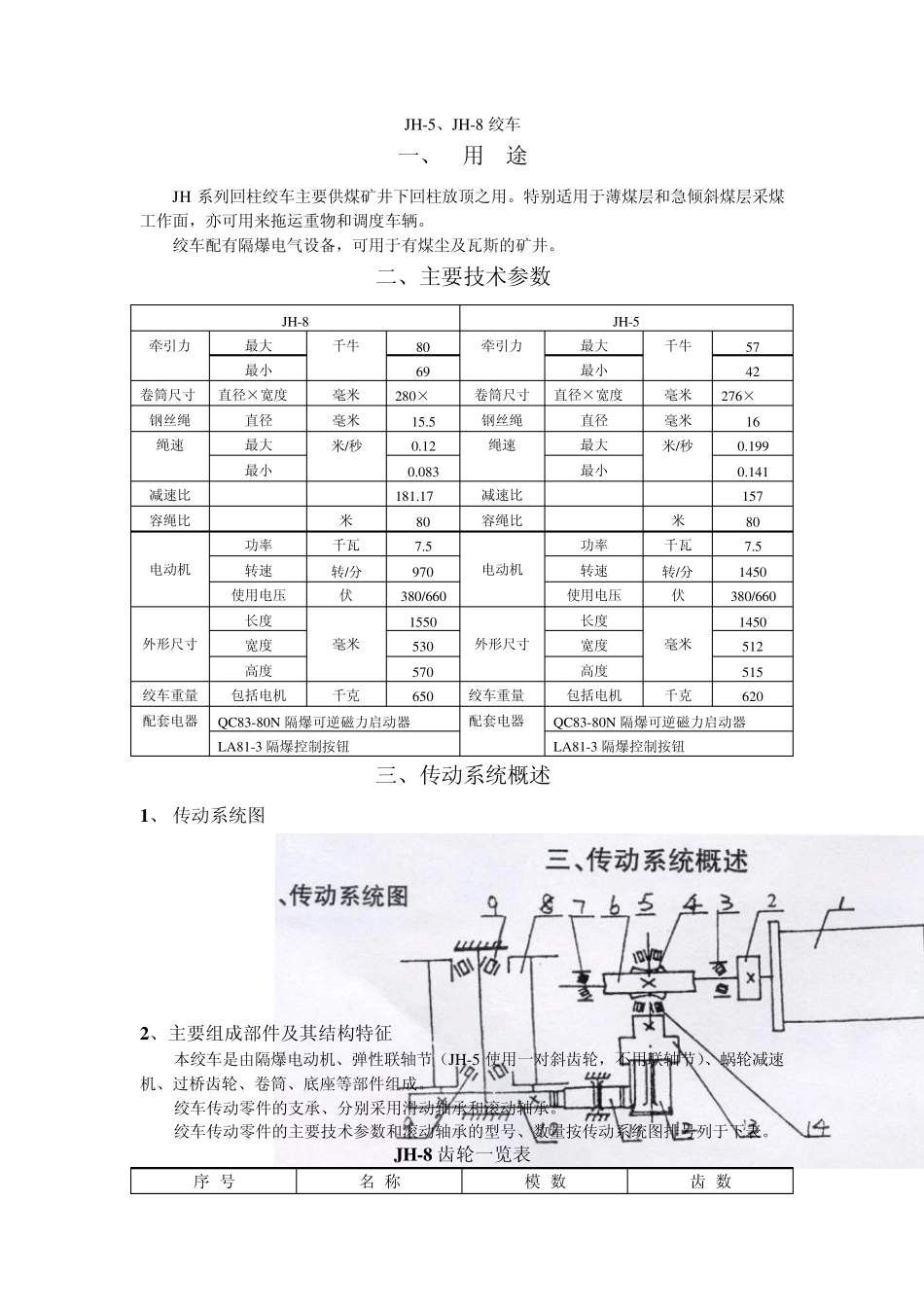

JH-5、JH-8 绞车 一、 用 途 JH 系列回柱绞车主要供煤矿井下回柱放顶之用。特别适用于薄煤层和急倾斜煤层采煤工作面，亦可用来拖运重物和调度车辆。 绞车配有隔爆电气设备，可用于有煤尘及瓦斯的矿井。 二、主要技术参数 JH-8 JH-5 牵引力 最大 千牛 80 牵引力 最大 千牛 57 最小 69 最小 42 卷筒尺寸 直径×宽度 毫米 280×230 卷筒尺寸 直径×宽度 毫米 276×272 钢丝绳 直径 毫米 15.5 钢丝绳 直径 毫米 16 绳速 最大 米/秒 0.12 绳速 最大 米/秒 0.199 最小 0.083 最小 0.141 减速比 181.17 减速比 157 容绳比 米 80 容绳比 米 80 电动机 功率 千瓦 7.5 电动机 功率 千瓦 7.5 转速 转/分 970 转速 转/分 1450 使用电压 伏 380/660 使用电压 伏 380/660 外形尺寸 长度 毫米 1550 外形尺寸 长度 毫米 1450 宽度 530 宽度 512 高度 570 高度 515 绞车重量 包括电机 千克 650 绞车重量 包括电机 千克 620 配套电器 QC83-80N 隔爆可逆磁力启动器 配套电器 QC83-80N 隔爆可逆磁力启动器 LA81-3 隔爆控制按钮 LA81-3 隔爆控制按钮 三、传动系统概述 1、 传动系统图 2、主要组成部件及其结构特征 本绞车是由隔爆电动机、弹性联轴节（JH-5 使用一对斜齿轮，不用联轴节）、蜗轮减速机、过桥齿轮、卷筒、底座等部件组成。 绞车传动零件的支承、分别采用滑动轴承和滚动轴承。 绞车传动零件的主要技术参数和滚动轴承的型号、数量按传动系统图排号列于下表。 JH-8 齿轮一览表 序 号 名 称 模 数 齿 数 6 蜗杆 6 1 4 蜗轮 6 40 12 徘徊齿轮 6 17 11 过桥齿轮 6 22 10 大齿轮 6 77 13 内齿离合器 6 17 JH-8 滚动轴承一览表 序号 型号 名 称 数量 旧型号 7 30313 圆锥滚子轴承 1 7313 3 30215 圆锥滚子轴承 1 7215 15 30312 圆锥滚子轴承 1 7312 14 32215 圆锥滚子轴承 1 7515 9 N J318 内圈单挡边圆柱滚子轴承 2 42318 JH-5 齿轮一览表 序号 名 称 模 数 齿 数 数 量 2 斜齿轮（左旋） 4 34 1 2 斜齿轮（右旋） 4 34 1 6 蜗杆 6.5 1 1 4 蜗轮 6.5 37 1 12 齿轮 6 17 1 11 过桥齿轮 6 28 1 10 大齿轮 6 72 1 JH-5 滚动轴承一览表 序 号 型 号 名 称 数 量 旧型号 3、7 51314 推力球轴承 2 83...
