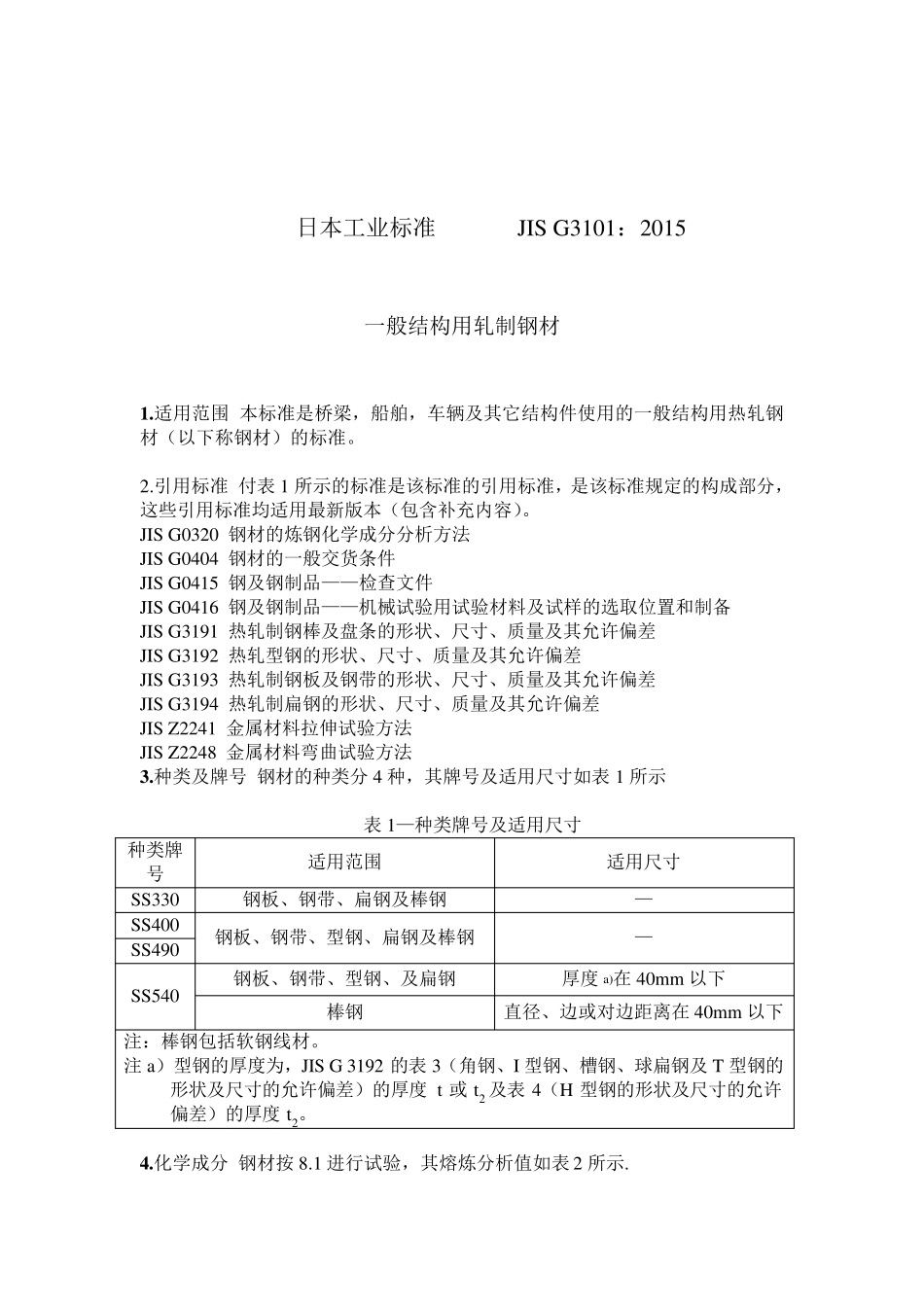

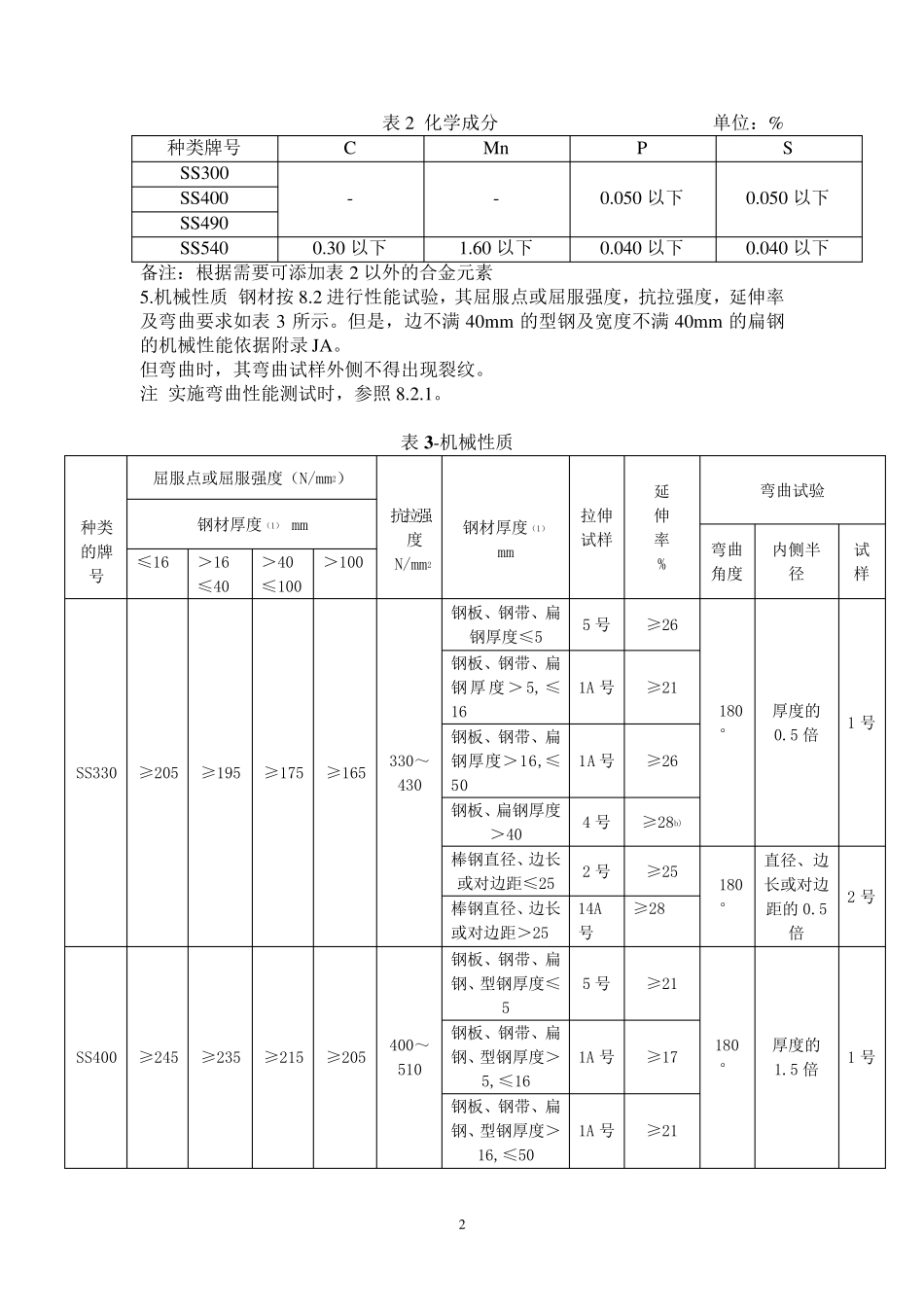

日本工业标准 JIS G3101：2015 一般结构用轧制钢材 1 .适用范围 本标准是桥梁，船舶，车辆及其它结构件使用的一般结构用热轧钢材（以下称钢材）的标准。 2.引用标准 付表1 所示的标准是该标准的引用标准，是该标准规定的构成部分，这些引用标准均适用最新版本（包含补充内容）。 JIS G0320 钢材的炼钢化学成分分析方法 JIS G0404 钢材的一般交货条件 JIS G0415 钢及钢制品——检查文件 JIS G0416 钢及钢制品——机械试验用试验材料及试样的选取位置和制备 JIS G3191 热轧制钢棒及盘条的形状、尺寸、质量及其允许偏差 JIS G3192 热轧型钢的形状、尺寸、质量及其允许偏差 JIS G3193 热轧制钢板及钢带的形状、尺寸、质量及其允许偏差 JIS G3194 热轧制扁钢的形状、尺寸、质量及其允许偏差 JIS Z2241 金属材料拉伸试验方法 JIS Z2248 金属材料弯曲试验方法 3 .种类及牌号 钢材的种类分4 种，其牌号及适用尺寸如表1 所示 表1—种类牌号及适用尺寸 种类牌号 适用范围 适用尺寸 SS330 钢板、钢带、扁钢及棒钢 — SS400 钢板、钢带、型钢、扁钢及棒钢 — SS490 SS540 钢板、钢带、型钢、及扁钢 厚度 a)在 40mm 以下 棒钢 直径、边或对边距离在 40mm 以下 注：棒钢包括软钢线材。 注 a）型钢的厚度为，JIS G 3192 的表3（角钢、I 型钢、槽钢、球扁钢及T 型钢的形状及尺寸的允许偏差）的厚度 t或 t2 及表4（H 型钢的形状及尺寸的允许偏差）的厚度 t2。 4 .化学成分 钢材按 8.1 进行试验，其熔炼分析值如表2 所示. 2 表2 化学成分 单位：% 种类牌号 C Mn P S SS300 - - 0.050 以下 0.050 以下 SS400 SS490 SS540 0.30 以下 1.60 以下 0.040 以下 0.040 以下 备注：根据需要可添加表2 以外的合金元素 5.机械性质 钢材按8.2 进行性能试验，其屈服点或屈服强度，抗拉强度，延伸率及弯曲要求如表3 所示。但是，边不满40mm 的型钢及宽度不满40mm 的扁钢的机械性能依据附录JA。 但弯曲时，其弯曲试样外侧不得出现裂纹。 注 实施弯曲性能测试时，参照8.2.1。 表3 -机械性质 种类的牌号 屈服点或屈服强度（N/mm2） 抗拉强度N/mm2 钢材厚度（1） mm 拉伸试样 延 伸 率 % 弯曲试验 钢材厚度（1） mm 弯曲角度 内侧半 径 试样 ≤16 ＞16 ≤40 ＞40 ≤100 ＞100 SS330 ≥205 ≥195 ≥175 ≥165 330～430 钢...
