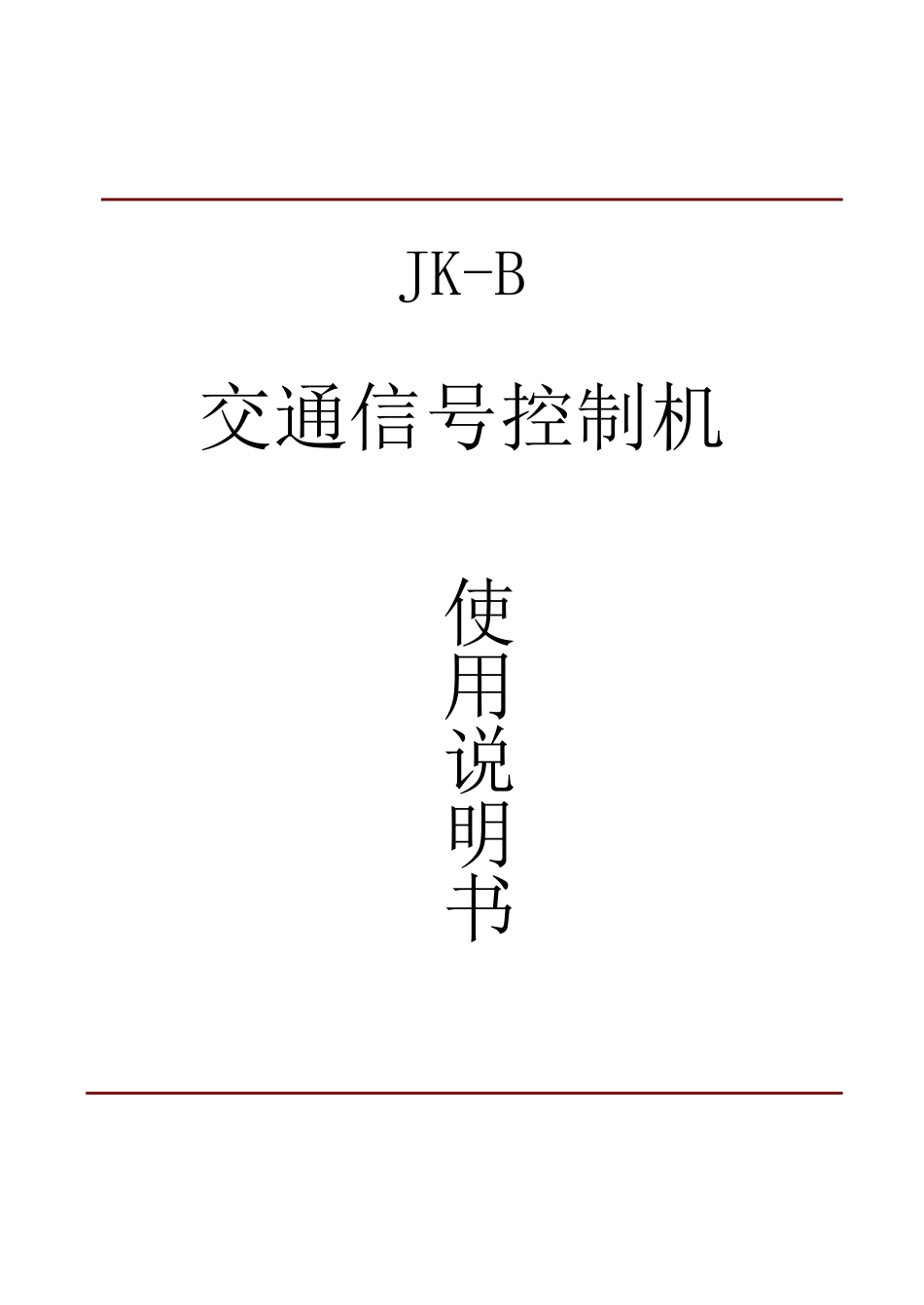

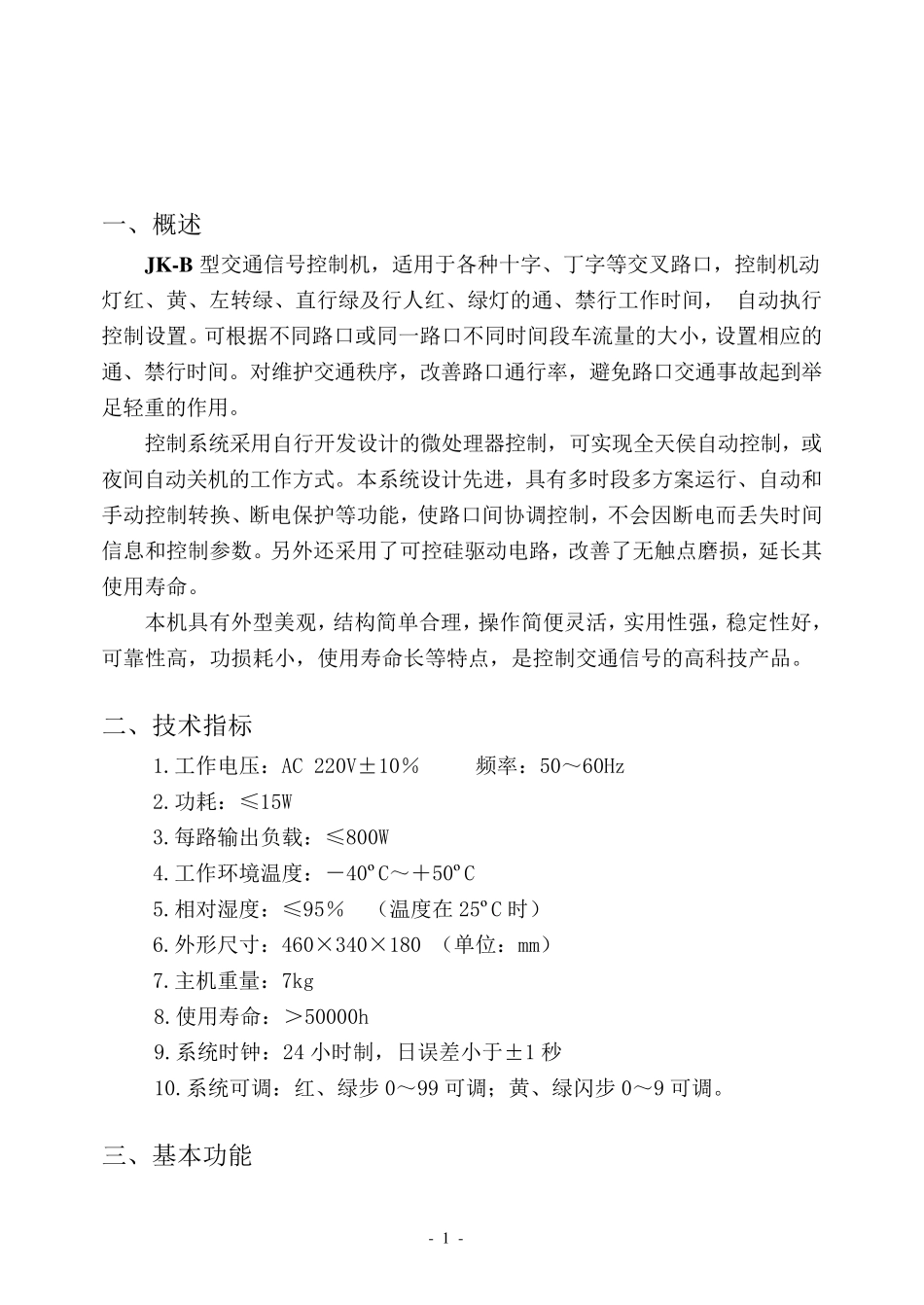

使用说明书 JK-B 交通信号控制机 - 1 - 一 、 概 述 JK -B 型 交 通 信 号 控 制 机 ， 适 用 于 各 种 十 字 、 丁 字 等 交 叉 路 口 ， 控 制 机 动灯 红 、 黄 、 左 转 绿 、 直 行 绿 及 行 人 红 、 绿 灯 的 通 、 禁 行 工 作 时 间 ， 自 动 执 行控 制 设 置 。 可 根 据 不 同 路 口 或 同 一 路 口 不 同 时 间 段 车 流 量 的 大 小 ， 设 置 相 应 的通 、 禁 行 时 间 。 对 维 护 交 通 秩 序 ， 改 善 路 口 通 行 率 ， 避 免 路 口 交 通 事 故 起 到 举足 轻 重 的 作 用 。 控 制 系 统 采 用 自 行 开 发 设 计 的 微 处 理 器 控 制 ， 可 实 现 全 天 侯 自 动 控 制 ， 或夜 间 自 动 关 机 的 工 作 方 式 。 本 系 统 设 计 先 进 ， 具 有 多 时 段 多 方 案 运 行 、 自 动 和手 动 控 制 转 换 、 断 电 保 护 等 功 能 ， 使 路 口 间 协 调 控 制 ， 不 会 因 断 电 而 丢 失 时 间信 息 和 控 制 参 数 。 另 外 还 采 用 了可 控 硅驱动 电 路 ， 改 善 了无触点磨损， 延长其使 用 寿命。 本 机 具 有 外 型 美观， 结构简单合理 ， 操作 简便灵活， 实 用 性强， 稳定性好，可 靠性高， 功 损耗小 ， 使 用 寿命长等 特点， 是控 制 交 通 信 号 的 高科技产品。 二、 技术指标 1.工 作 电 压：AC 220V±10％ 频率 ：50～60Hz 2.功 耗：≤15W 3.每路 输出负载：≤800W 4.工 作 环境温度：－40ºC～＋50ºC 5.相 对 湿度：≤95％ （温度在25ºC 时 ） 6.外 形尺寸：460×340×180 （单位：mm） 7.主机 重 量 ：7kg 8.使 用 寿命：＞50000h 9.系 统 时 钟：24 小 时 制 ， 日误差小 于 ±1 秒 10.系 统 可 调 ：红 、 绿 步 0～99 可 调 ；黄 、 绿 闪步 0～9 可 调 。 三、 基本 功 能 - 2 - （一）本机有四套不同的配时方案和两个特殊方案 1.四套不同的配时方案 根据一天内交通流量的规律性变化本机设定了四套不同的方案，即低峰、次低峰、次高峰、高峰。高峰期是在车流量最多的时候，适当加长配时方案周期，以...
