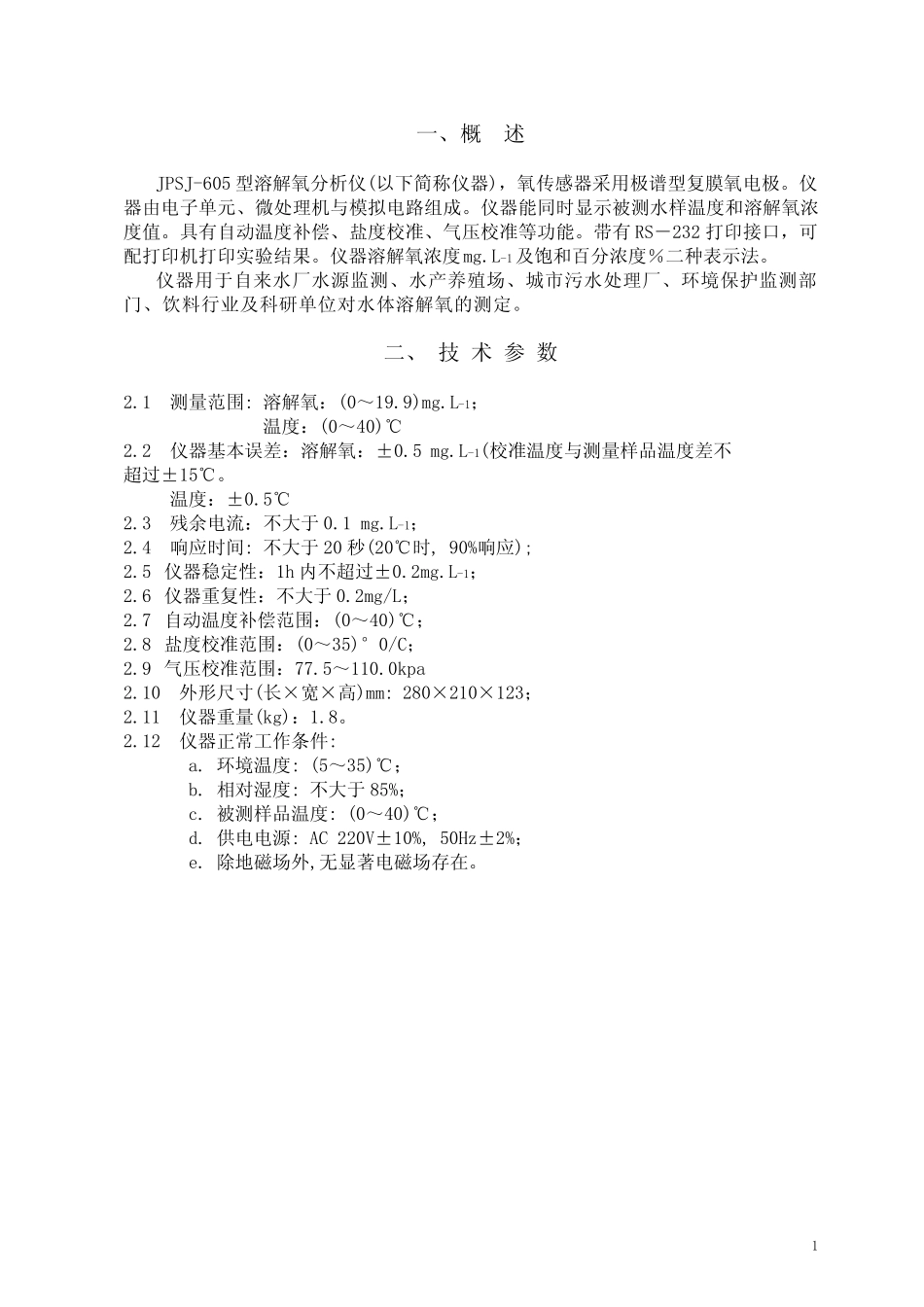

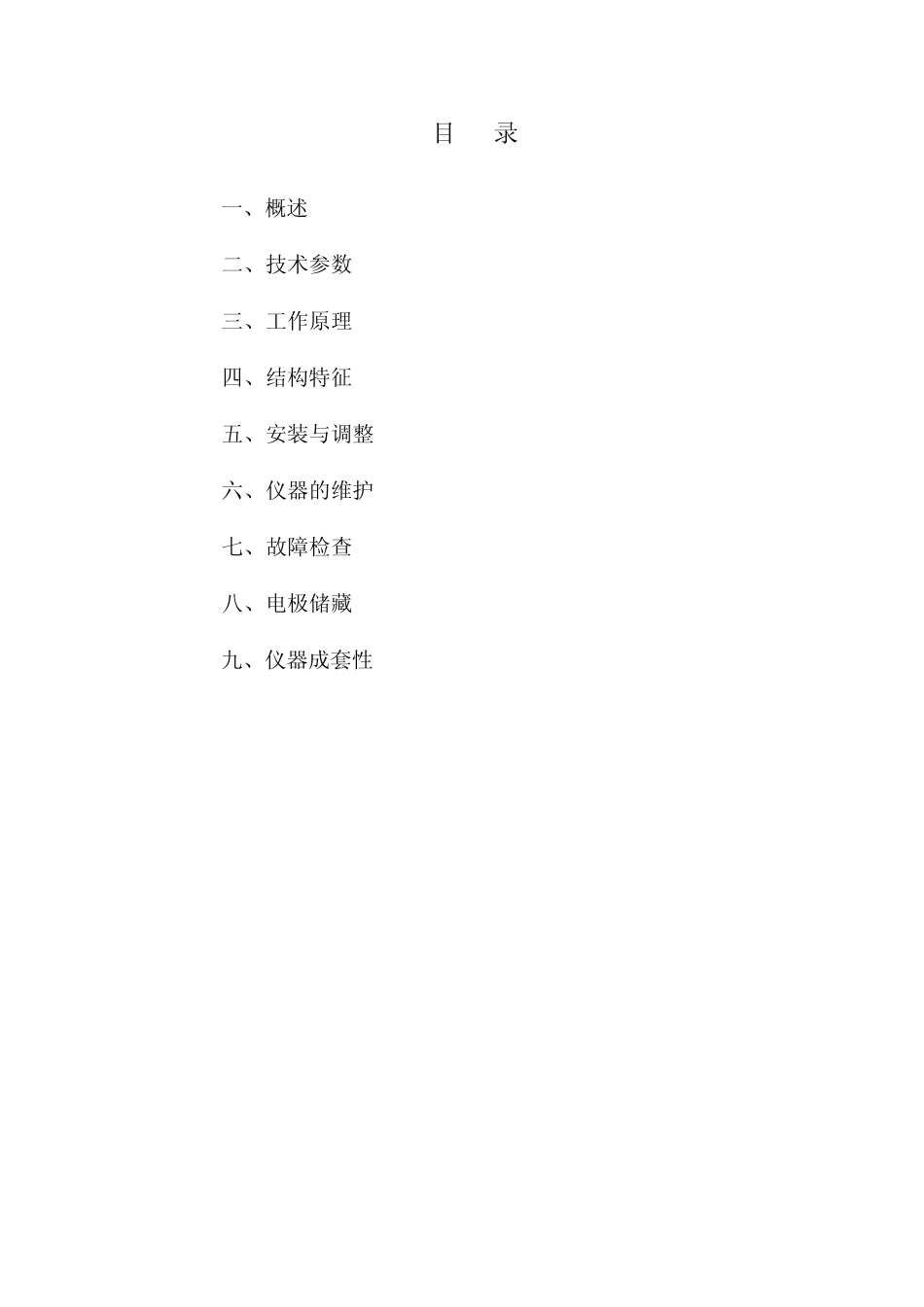

目录一、概述二、技术参数三、工作原理四、结构特征五、安装与调整六、仪器的维护七、故障检查八、电极储藏九、仪器成套性1一、概述JPSJ-605 型溶解氧分析仪(以下简称仪器)，氧传感器采用极谱型复膜氧电极。仪器由电子单元、微处理机与模拟电路组成。仪器能同时显示被测水样温度和溶解氧浓度值。具有自动温度补偿、盐度校准、气压校准等功能。带有RS－232 打印接口，可配打印机打印实验结果。仪器溶解氧浓度mg.L-1 及饱和百分浓度％二种表示法。仪器用于自来水厂水源监测、水产养殖场、城市污水处理厂、环境保护监测部门、饮料行业及科研单位对水体溶解氧的测定。二、技术参数2.1测量 范 围 : 溶解氧： (0～ 19.9)mg.L-1；温度： (0～ 40)℃2.2仪器基本误差： 溶解氧： ±0.5 mg.L-1(校准温度与测量 样品温度差不超过±15℃。温度： ±0.5℃2.3残余电流： 不大于0.1 mg.L-1；2.4响应时间: 不大于20 秒(20℃时, 90%响应);2.5 仪器稳定性： 1h 内不超过±0.2mg.L-1；2.6 仪器重复性： 不大于0.2mg/L；2.7 自动温度补偿范 围 ： (0～ 40)℃；2.8 盐度校准范 围 ： (0～ 35)°0/C；2.9 气压校准范 围 ： 77.5～ 110.0kpa2.10外形尺寸(长×宽×高)mm: 280×210×123；2.11仪器重量 (kg)： 1.8。2.12仪器正常工作条件:a. 环境温度: (5～ 35)℃； b. 相对湿度: 不大于85%； c. 被测样品温度: (0～ 40)℃； d. 供电电源: AC 220V±10%, 50Hz±2%；e. 除地磁场外,无显著电磁场存在。2三、工作原理仪器由极谱型复膜氧电极与带有微处理机电子单元两大部分组成。整机原理框图如图(一)所示：溶氧温度图(一)电极的阴极由 4mm 黄金片组成，阳极即参比电极为银电极，两极的空间中充以电解液，顶端用聚四氟乙烯薄膜复盖，当在金电极与银电极间加 0.7 伏左右极化电压后，渗透过薄膜的氧在黄金阴极上产生如下反应：阴极：O2+2H2O+4e→4OH(1)阳极：4Ag+4Cl.4e→4AgCl(2)由于电极上发生氧化－还原反应，电子转移产生了比例氧分压的电流。无氧时，传感器中没有电流，有氧时，电流大小可用下列公式表示：Pml＝k•n•f•A----•Cs(3)dm式中：k：为常 数 ；n：反应过程 中转移电子数Pm：薄膜的渗透系 数 ；dm：薄膜的厚 度；A：阴极面 积Cs：样 品 中的氧分压；l：...
